Преобразователь сигналов громкоговорителя RCA Hollywood HLC-4

Hollywood HLC-4 - konwerter sygnału

konwerter sygnału głośnikowego do poziomu RCA - wej.2x50W / wyj.4xRCA, płynna regulacja poziomu sygnału, wyjście Remote

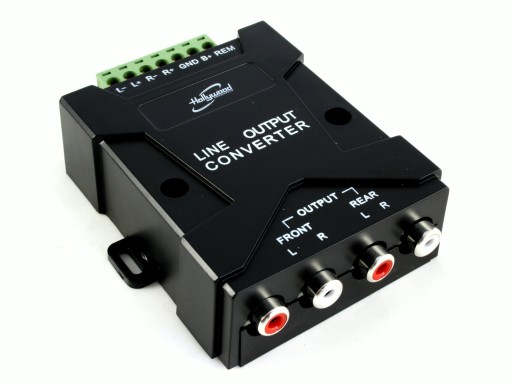

Hollywood Energetic HLC-4

Wysokiej jakości 2-kanałowy konwerter obniżający sygnału głośnikowy z radioodtwarzacza do poziomu wejść RCA dla zewnętrznego wzmacniacza. Umożliwia podłączenie radioodtwarzacza, który nie posiada wyjść RCA (CINCH) do zewnętrznego wzmacniacza mocy. Konwerter posiada 4 wyjścia RCA, płynną regulację poziomu sygnału wyjściowego, wyjście Remote dla wzmacniacza oraz filtr zakłóceń z separacją składowej stałej (DC).

• płynna regulacja sygnału wyjściowego, oddzielnie dla kanału lewego i prawego
• wyjście REMOTE TURN ON/OFF - układ do załączania i wyłączania zewnętrznego wzmacniacza mocy
• przeznaczony dla radioodtwarzaczy o maksymalnej mocy wyjściowej do 2x50W
• 4 wyjścia RCA (kanały lewy/prawy dla wyjść przód/tył)

OPIS POŁĄCZEŃ według oznaczeń na obudowie konwertera:

• sekcja ,,OUTPUT"

  4 wyjścia sygnału (Front/Rear) o poziomie RCA dla kanału lewego (L) i prawego (R) podłączane do wejść RCA wzmacniacza mocy

• złącze przewodów:

  (GND) - masa zasilania - podłączyć do masy zasilania radia, wzmacniacza lub do karoserii pojazdu

  (B+) - zasilanie +12V - podłączyć do napięcia +12V, np. do przewodu zasilania radia lub wzmacniacza mocy

  (REM) - wyjście Remote (+12V) do załączania/wyłączania wzmacniacza - podłączyć do wejścia Remote we wzmacniaczu

  (L+) - podłączyć do wyjścia głośnikowego z radia dla kanału lewego o polaryzacji dodatniej (+)

  (L-) - podłączyć do wyjścia głośnikowego z radia dla kanału lewego o polaryzacji ujemnej (-)

  (R+) - podłączyć do wyjścia głośnikowego z radia dla kanału prawego o polaryzacji dodatniej (+)

  (R-) - podłączyć do wyjścia głośnikowego z radia dla kanału prawego o polaryzacji ujemnej (-)

Konwerter może być zamontowany w pobliżu radioodtwarzacza, głośników lub bezpośrednio przy wzmacniaczu, o ile nie występują w tych miejscach inne urządzenia lub instalacje, będące źródłem silnych zakłóceń elektrycznych.
