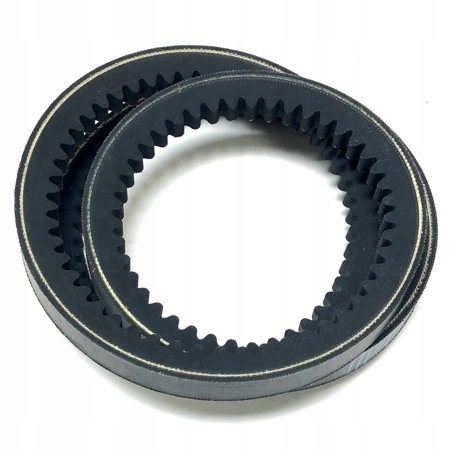

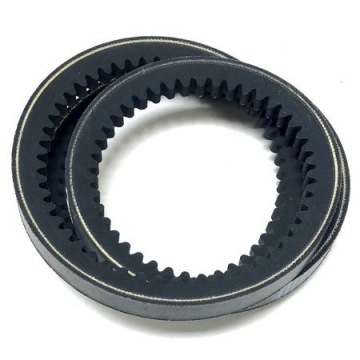

РЕМЕНЬ ЗУБЧАТЫЙ КЛИНОВОЙ AVX 10/600 AVX 10x600

PAS PASEK KLINOWY UZĘBIONY AVX 10/600 AVX 10x600

PASEK KLINOWY  AVX 10x600

PAS KLINOWY WĄSKOPROFILOWY WEWNĘTRZNIE UZĘBIONY

AVX 10x600      AVX 10/600

AVX 10-600      AVX 10 600

Ø 600 mm – średnica zewnętrzna pasa

Wymiary paska AVX 10x600 (mm)

Długość zewnętrzna       Lz   =  600 mm

Długość podziałowa       Ld   =  Lz - 13 mm

Długość wewnętrzna      Lw   =  Lz - 51 mm

Szerokość pasa  b          10 mm

Wysokość pasa  h           8 mm

Waga 1 mb paska : 0,08 kg

Paski klinowe wąskoprofilowe wewnętrznie uzębione AVX10 i AVX13 posiadają w przekroju kształt trapezu równoramiennego wewnętrznie uzębionego. Zapewnia on dużą wartość siły tarcia przy niewielkim napięciu wstępnym pasa. Uzębienie pasa ułatwia dobrą współpracę z kołami pasowymi o niewielkich średnicach (40-80 mm), ze względu na wymagany niewielki kąt opasania. Włókna przenoszące obciążenia leżą między rdzeniem gumowym a nakładką, natomiast cały pas jest owinięty tkaniną osłonową - owijką, zwiększającą sztywność pasa w kierunku poprzecznym. Rdzeń jest częścią nośną pasa, która poprzez owijkę układa się w rowku koła pasowego, natomiast nakładka jest rozciągliwą warstwą, okrywającą włókna nośne od zewnątrz. Uzębienie nie przenosi obciążeń , ale zwiększa dodatkowo elastyczność na powierzchniach bocznych pasa. Ponadto zmniejsza znacznie tarcie wewnętrzne w warstwie ściskanej, co podwyższa wytrzymałość zmęczeniową materiału pasa. Pasy klinowe z uzębieniem wzmacniającym mogą pracować z mniejszymi kątami opasania i lepiej przylegają do powierzchni bocznych rowka. Dzięki temu przenoszą znaczne większe moce, 25-150% w stosunku do pasów o normalnym profilu. Pasy klinowe o profilu AVX przeznaczone są do stosowania zarówno w napędach maszyn i urządzeń przemysłowych jak również wyposażenie silników pojazdów samochodowych.
