AMS ZA-104Ms Антенный диплексер FM/VHF/UHF MUX 8 зл.

Zwrotnica antenowa ZA-104Ms FM/6-12/21-48/75 zewnętrzna

Zwrotnica posiada filtry ograniczające pasmo poniżej 87MHz oraz powyżej 700MHz.

Produkt polski

Cechy wyróżniające:

• ekranowana obudowa
• wbudowany filtr LTE 5G
• osłony gumowe na wtyki F
• montaż na maszcie za pomocą opaski zaciskowej
• przejście prądowe w torze UHF (max. 24 V/200 mA)

Zwrotnica ZA-104Ms trzywejściowa stosowana jest jako element sumujący sygnały z trzech anten: FM (87-110 MHz), VHF (170-230 MHz) oraz UHF (470-694 MHz), montowana na maszcie antenowym, w pobliżu zestawu antenowego.

Zwrotnica ZA-104M przeznaczona jest do pracy w otwartej przestrzeni.

Konstrukcja obudowy zapobiega przedostawaniu się deszczu do wnętrza zwrotnicy. Prosty montaż na maszcie dzięki plastikowej opasce.

Możliwe jest przesyłanie zasilania do przedwzmacniaczy przez wejście UHF.

Zwrotnica wyposażona w dodatkowy filtr ograniczający pasmo powyżej 694MHz (LTE 5G).

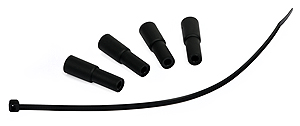

W komplecie znajdują się:

Gumowe osłonki zabezpieczające złącza F przed dostępem wody

4 złącza typu F do podłączenia przewodów

Przykłady zastosowania zwrotnicy:

Schemat zastosowania zwrotnicy do połączenia anten pasywnych: VHF / UHF / FM do telewizora i radia. Zsumowany sygnał z anten najlepiej rozdzielić za pomocą gniazda końcowego RTV aby podłączyć telewizor i radio.

Schemat zastosowania zwrotnicy do połączenia anten pasywnych: VHF / FM oraz anteny aktywnej UHF do telewizora i radia. Zwrotnica przepuszcza napięcie na wejściu UHF w związku z czym można zastosować wzmacniacz w antenie UHF. Przy telewizorze konieczny jest zasilacz. W takim układzie do rozdzielenia sygnału na telewizor i radio trzeba użyć rozgałęźnika przepuszczającego napięcie.

Schemat zastosowania zwrotnicy do połączenia trzech anten: VHF / UHF / FM do 3 telewizorów i radia przy zastosowaniu AWS-144. W antenie UHF może zostać zamontowany wzmacniacz lub symetryzator. AWS-144 automatycznie wykrywa wzmacniacz i podaje napięcie lub blokuje je jeśli w antenie będzie zastosowany symetryzator.

Dane techniczne:

Ilość wejść / wyjść: 3 / 1

Wejściowe zakresy częstotliwości:

• pasmo FM: 97-110 MHz
• pasmo VHF: 174-230 MHz
• pasmo UHF: 471-694 MHz

Tłumienie przepustowe: 1 +/-0,5 dB

Separacja wejść FM-VHF/UHF: =>40 dB

Rezystencja wej. i wyj. Gniazda F: 75 Om

Przejście składowej stałej U max24V: wej. UHF 200 mA
