ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ЖКД Литий-ионный 18650 14500 26650 XTAR VC2

Profesjonalna ładowarka procesorowa

do akumulatorów cylindrycznych Li-ion 18650 i innych

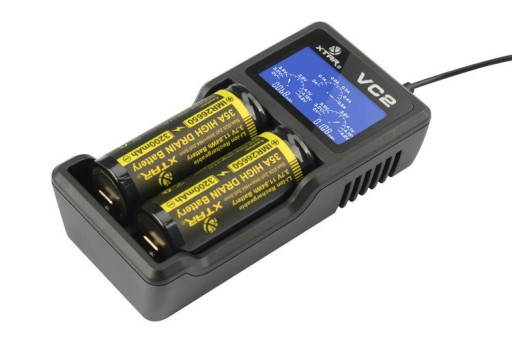

Xtar VC2

Ładowarka obsługuje akumulatory litowo-jonowye w różnych rozmiarach:

10440, 14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 22650, 25500, 26650

Najważniejsze cechy:

•sterowany procesorem trzystopniowy proces ładowania TC/CC/CV

•dwa niezależne kanały ładowania

•wyświetlacz LCD informujący o napięciu ogniwa i prądzie ładowania

•informuje o prądzie wykorzystanym do naładowania - możliwość zmierzenia pojemności ogniwa (błąd pomiarowy ±5%)

•zasilana dowolną ładowarką micro USB lub z portu USB komputera

•niewielkie wymiary - łatwa w przenoszeniu

•funkcja reaktywacji głęboko rozładowanych ogniw

•zabezpieczenia: zwarciowe, termiczne, przed odwrotną polaryzacją

Xtar to renomowany producent wysokiej jakości ładowarek do akumulatorów Li-ion, latarek i akumulatorów Li-ion. Produkty Xtar są sprzedawane w ponad 120 krajach, w tym min. w USA, Niemczech, Japonii i Rosji. Do produkcji ładowarek Xtar używa najwyższej jakości materiałów - począwszy od tworzywa obudowy po wydajną elektronikę. Wszystkie ładowarki Xtar posiadają certyfikację CE wymaganą na rynkach europejskich.

VC2 to profesjonalna procesorowa ładowarka z trzystopniowym procesem ładowania TC/CC/CV i wyświetlaczem LCD. Ładuje 1-2 ogniwa Li-ion 3,6 / 3,7V o dowolnej pojemności w rozmiarach 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 22650, 25500, 26650.

Podświetlany wyświetlacz LCD ładowarki Xtar VC2 pokazuje na bieżąco informacje o stanie pracy ładowarki: napięciu ładowanych akumulatorów, prądzie ładowania, ładunku wykorzystanym do naładowania ogniw, wskazuje ew. błędy i informuje zakończeniu ładowania. Informację o wykorzystanym ładunku można wykorzystać do wykonania pomiaru pojemności akumulatorów. Aby dokonać pomiaru pojemności akumulatora należy go rozładować do właściwego dla niego poziomu odcięcia napięcia (najczęściej 2,5V) i włożyć do ładowarki VC2. Po zakończeniu ładowania z wyświetlacza można odczytać wartość ładunku użytego do naładowania akumulatora. Będzie to zawsze wartość o 3-5% wyższa od rzeczywistej pojemności akumulatora. Wynika z faktu, iż proces ładowania akumulatorów nigdy nie jest w 100% wydajny tzn. do naładowania akumulatora jest potrzebny nieco większy ładunek niż wynika to z faktycznej pojemności ogniwa.

Na czym polega metoda ładowania TC/CC/CV? Jest to trzystopniowy proces ładowania ogniw Li-ion zapewniający utrzymanie ogniwa w dobrej kondycji poprzez ładowanie odpowiednim prądem na każdym etapie i zakończenie procesu ładowania we właściwym momencie.

Poszczególne etapy procesu TC/CC/CV to:

•Faza TC: ogniwa rozładowane poniżej 2,9V są 'wybudzane' niższym prądem.

•Faza CC: po osiągnięciu 2,9V ogniwo ładowane jest stałym prądem o wartości od 0,05A do 0,5A (zależnie od wykorzystywanego źródła zasilania).

•Faza CV: gdy ogniwo jest już prawie naładowane ładowarka przełącza się na ładowanie malejącym prądem aż do osiągnięcia napięcia 4,2V na ogniwie. Po osiągnięciu 4,2V proces ładowania jest ukończony - akumulator jest w pełni naładowany.

Pozostawione w ładowarce naładowane akumulatory będą ulegały naturalnemu procesowi samorozładowania. Ładowanie zostanie wznowione gdy napięcie na akumulatorze spadnie poniżej 3,9V.

Ładowarka Xtar VC2 posiada funkcję reaktywacji ogniw głęboko rozładowanych i ogniw o napięciu 0V. Wiele ładowarek na rynku nie jest w stanie naładować takich akumulatorów. Tutaj z pomocą przychodzi ładowarka Xtar VC2, która w wielu przypadkach pozwala na 'odratowanie' takich ogniw. Wystarczy włożyć głęboko rozładowany akumulator do ładowarki VC2, tak jak przy normalnym ładowaniu - ładowarka wykryje rozładowane ogniwo i podejmie próbę jego reaktywacji. Uwaga! Ogniwa rozładowane poniżej pewnego poziomu ulegają nieodwracalnemu uszkodzeniu i ich reaktywacja może być niemożliwa. Należy unikać zbyt głębokiego rozładowania akumulatorów Li-ion - może to doprowadzić do znacznego obniżenia ich trwałości i pojemności lub doprowadzić do ich całkowitej niesprawności.

W komplecie z ładowarką Xtar VC2 otrzymujemy kabel micro USB.

Do zestawu nie jest dołączony zasilacz. Do zasilenia ładowarki wystarczy dowolna ładowarka z kablem micro USB, np. od telefonu, lub gniazdem USB lub komputer z wolnym portem USB.

Zalecana moc ładowarki to 2A (2000mA).

Specyfikacja :

producentXtarmodel ładowarkiVC2obsługiwane typy akumulatorów1-2 akumulatory Li-ion 3,6 - 3,7V, zabezpieczone i niezabezpieczoneobsługiwane rozmiary akumulatorów10440, 14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 22650, 25500, 26650maksymalna długość akumulatora70mmmetoda ładowaniasterowana procesorowo TC/CC/CV

prąd ładowania

w fazie CC

50-500mA zależnie od wykorzystywanego źródła zasilania

napięcie zakończenia

ładowania

4,2V ±0,05Vprąd terminacji<80ma< td>funkcje wyświetlacza LCD

bieżące wskazania:

status pracy / ładowania

prąd ładowania

napięcie akumulatorów

ładunek użyty do naładowania ogniw

dodatkowe funkcje

reaktywacja głęboko rozładowanych ogniw i ogniw 0V

pomiar pojemności ogniwa (dokładność ±5%)

zabezpieczenia

termiczne,

zwarciowe,

przed odwrotnym włożeniem akumulatora

napięcie wejściowe i

prąd wejściowy

5V 1000mAgniazdo zasilaniamicro USBzasilacz w komplecieTAKzalecany zasilaczminimum 5V 1A, rekomendowane 5V 2Awymiary131 x 66 x 33mmwaga109g

zawartość zestawu

ładowarka,

kabel micro USB,
