ПОДШИПНИК Скольжения GE 30 ES 30x47x22 мм GE30ES

GE 30 ES ŁOŻYSKO ŚLIZGOWE 30x47x22 mm GE30ES

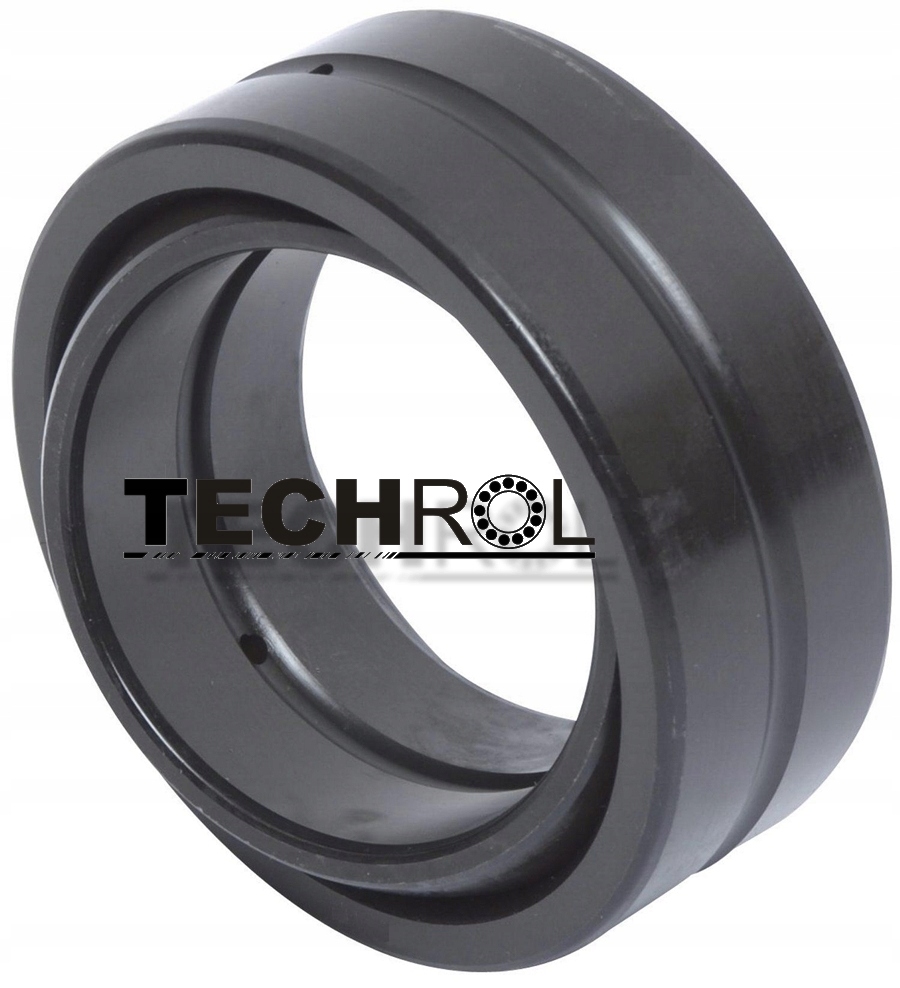

ŁOŻYSKO ŚLIZGOWE GE 30 ES

ŁOŻYSKO ŚLIZGOWE ( PRZEGUBOWE ) TYP GE 30 ES

Ø 30 mm – średnica wewnętrzna łożyska

Łożyska przegubowe GE to ślizgowe łożyska promieniowe składające się z pierścienia zewnętrznego i pierścienia wewnętrznego wykonanych ze stali łożyskowej i mających sferyczne powierzchnie ślizgowe. Łożyska te stosuje się w układach z dużymi obciążeniami promieniowymi przy niewielkiej niewspółosiowość i małych wychyleniach. Łożyska te mogą przenosić obciążenia osiowe w obu kierunkach.

Łożyska te wykonywane są w taki sposób, aby zapewnione było małe wycieranie współpra­cujących powierzchni, nawet przy bardzo słabym smarowaniu. Powierzchnie ślizgowe obu pierścieni podlegają specjalnej obróbce wykańczającej, która zapewnia możliwie małe opory tarcia oraz dużą odporność na ścieranie i zatarcie.

Dla łożysk pracujących przy znacznych obciążeniach stałych lub przy jednostronnym kie­runku obciążenia, w pierścieniach wykonywane są rowki i otwory umożliwiające ich okresowe dosmarowywanie.

Oznaczenia

Oznaczenia standardowych łożysk przegubowych składają się z oznaczenia GE i wymiaru (liczba oznacza średnicę wewnętrzną w mm), np. GE 30.

Wykonania:

GE - wersja podstawowa

GE E - wersja wzmocniona

GE ES - wersja wzmocniona z rowkiem i otworem smarowym na pierścieniu zewnętrznym

Wymiary łożyska GE 30 ES (mm)

d            D             B             C

30          47           22           18

Waga 1 sztuki łożyska : 0,155 kg
