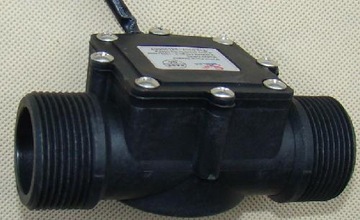

РАСХОДОМЕР ДАТЧИК РАСХОДА ЖИДКОСТИ 5/4 дюйма

PRZEPŁYWOMIERZ 1 i 1/4 CALA ,  wielkość   DN 32

.

Dla przepływów od 1 do 120 litrów na minutę.

.

Czujnik przepływu cieczy służy do sterowania urządzeniami zewnętrznymi , reaguje on nawet na niewielki przepływ generując sygnał napięciowy  z dużą rozdzielczością do sterownika.

.

Nasze przepływomierze są wykonane z wysokiej klasy odpornego mechanicznie i chemicznie tworzywa PA+GF.

Poniższy czujnik charakteryzuje się:

- łatwą instalacją

- szeroką gamą zastosowań

- bezawaryjną pracą

- prostą konstrukcją w całości z tworzyw sztucznych

- wyjście impulsowe

.

Dane produktu:

- zasilanie 5-18VDC

- ciśnienie pracy maksymalnie 17 barów

- maksymalny prąd pracy 10mA

- temperatura medium -20 do +90 C

- przyłącza 5/4 cala (średnica zewnętrzna gwintu 41mm)

- przepływ 1-120 Litrów/ minutę

- rozdzielczość F=(0.45*Q) ±10% Q=L/MIN

- ilość impulsów na litr cieczy : 27 +- 10%

Czyli dla np. przepływu 20 litrów/minutę czujnik generuje sygnał prostokątny o wypełnieniu około 50% i częstotliwości 9Hz (20*0,45)  (+-10%). Analogicznie dla przepływu 50 litrów/ minutę będzie to 22,5Hz (+-10%)

.

Towar jest fabrycznie nowy.

.

Podłączenie czujnika:

Przepływomierz posiada trzy przewody: czarny to minus zasilania, czerwony to plus zasilania, przewód żółty to przewód sygnałowy

.

Posiadam także sterowniki zamieniające sygnał impulsowy z przepływomierza na sygnał stały (załączenie przekaźnika) - tak więc umożliwiają proste sterowanie dowolnego urządzenia elektrycznego - urządzenie to włączy się gdy przepływomierz odnotuje przepływ cieczy - sterowniki dostępne na innej aukcji.

.

Rysunek techniczny:

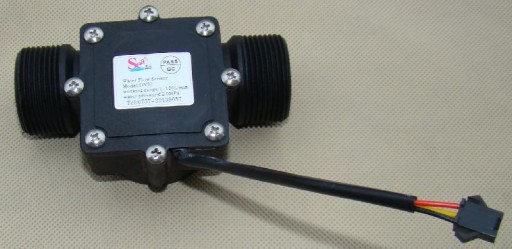

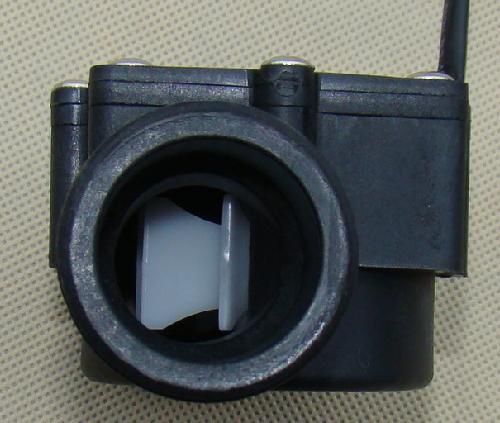

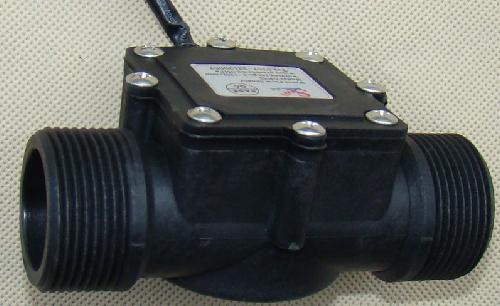

GALERIA:

Przepływomierz jest fabrycznie nowy.
