C16 ПРЕДОХРАНИТЕЛЬ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ C 16A 1 ФАЗА

Wyłącznik nadprądowy 1-polowy "C" 16A.

KOD PRODUKTU: WN6 1P C16A

Rozwój i produkcja wyrobów marki ADELID dostosowane są do potrzeb rynku, pod względem jakości, funkcjonalności jak również ceny i bezpieczeństwa.

Produkty zostały opracowane zgodnie z czołowymi markami światowymi, w zakresie efektywności energetycznej i przyjaznej dla środowiska produkcji.

producent: ADELID

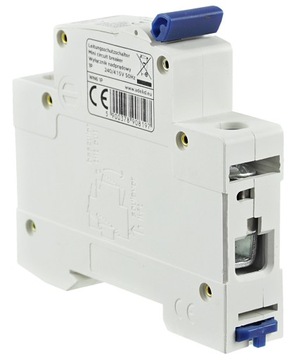

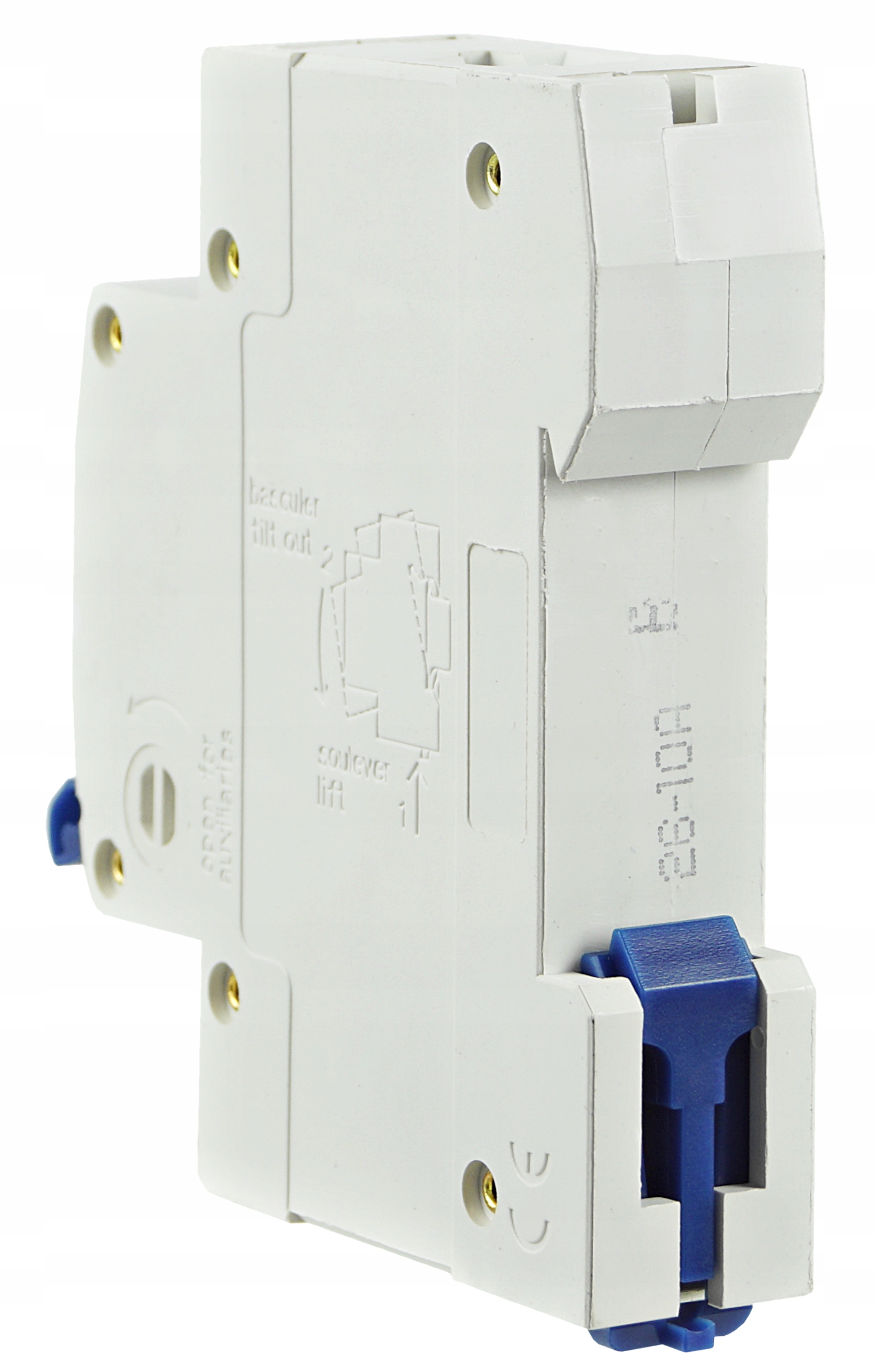

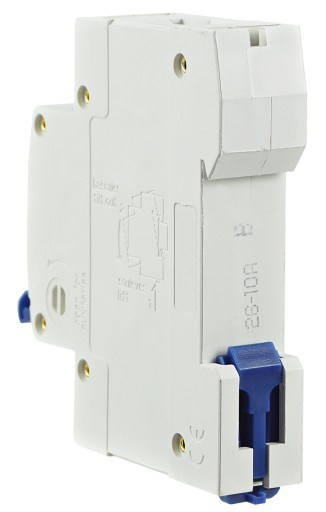

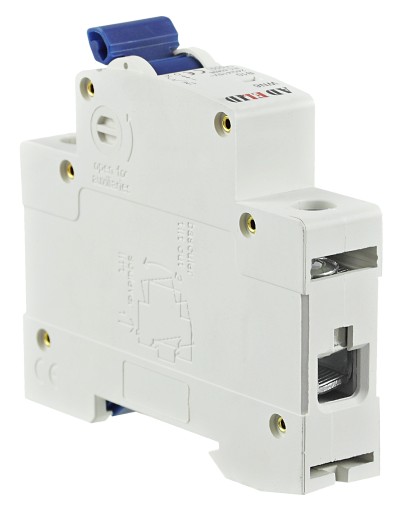

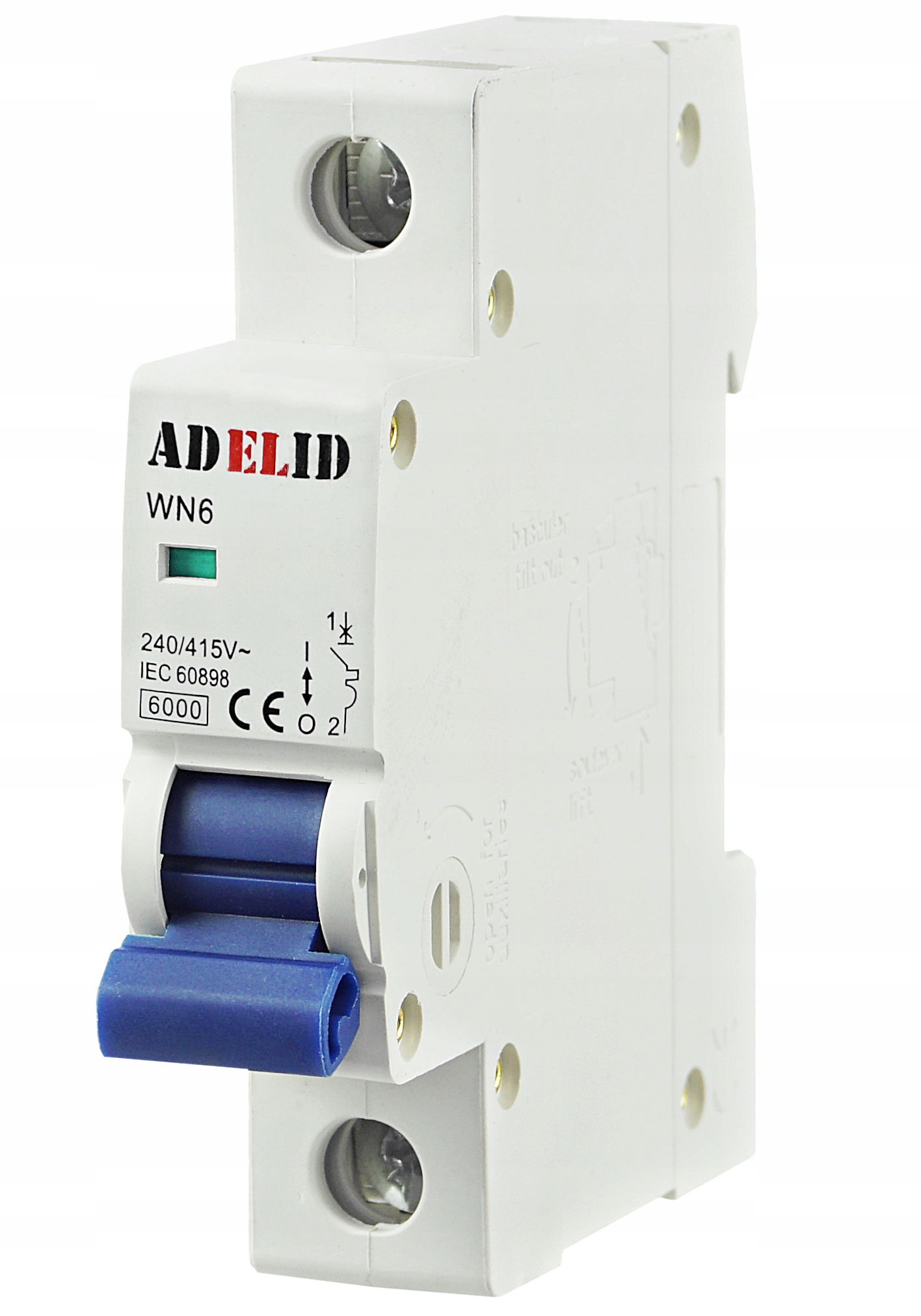

Wyłącznik nadprądowy WN6 to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd przekroczy wartość bezpieczną dla tego obwodu.

Wyłącznik przeznaczony jest do sterowania i zabezpieczeń przed skutkami przeciążeń i zwarć obwodów odbiorczych instalacji, a także urządzeń elektrycznych w gospodarstwach domowych.

Funkcje:

• Ochrona obwodów przeciw prądom występującym w trakcie przeciążenia,
• Ochrona obwodów przeciw zwarciom,
• Odłączanie.

Dane techniczne:

• Napięcie znamionowe: 230/400V AC ,
• Częstotliwość znamionowa: 50/60 Hz ,
• Charakterystyka wyzwalania: C,
• Prąd znamionowy (A): 16,
• Znamionowa zwarciowa zdolność łączeniowa: 6kA.
• Napięcie izolacji Ui: 500V
• Znamionowe napięcie udarowe wytrzymywane (1,2/50) Uimp: 6000V
• Znamionowa zdolność wyłączeniowa: 4500/6000 A
• Żywotność elektryczna: 8000 t
• Żywotność mechaniczna: 20000 t
• Ilość modułów: 1,
• Stopień szczelności: IP20
• Temperatura otoczenia: -5~+40°C
• Temperatura przechowywania: -25~+70°C

Certyfikat CE

Przyłącza:

• moduł pod szynę grzebieniową lub pionową,

Zaciski klatkowe:

• 1-25A sztywny/giętki: max. 16/25 mm²,
• 32-63A sztywny/giętki: max. 35/25 mm².

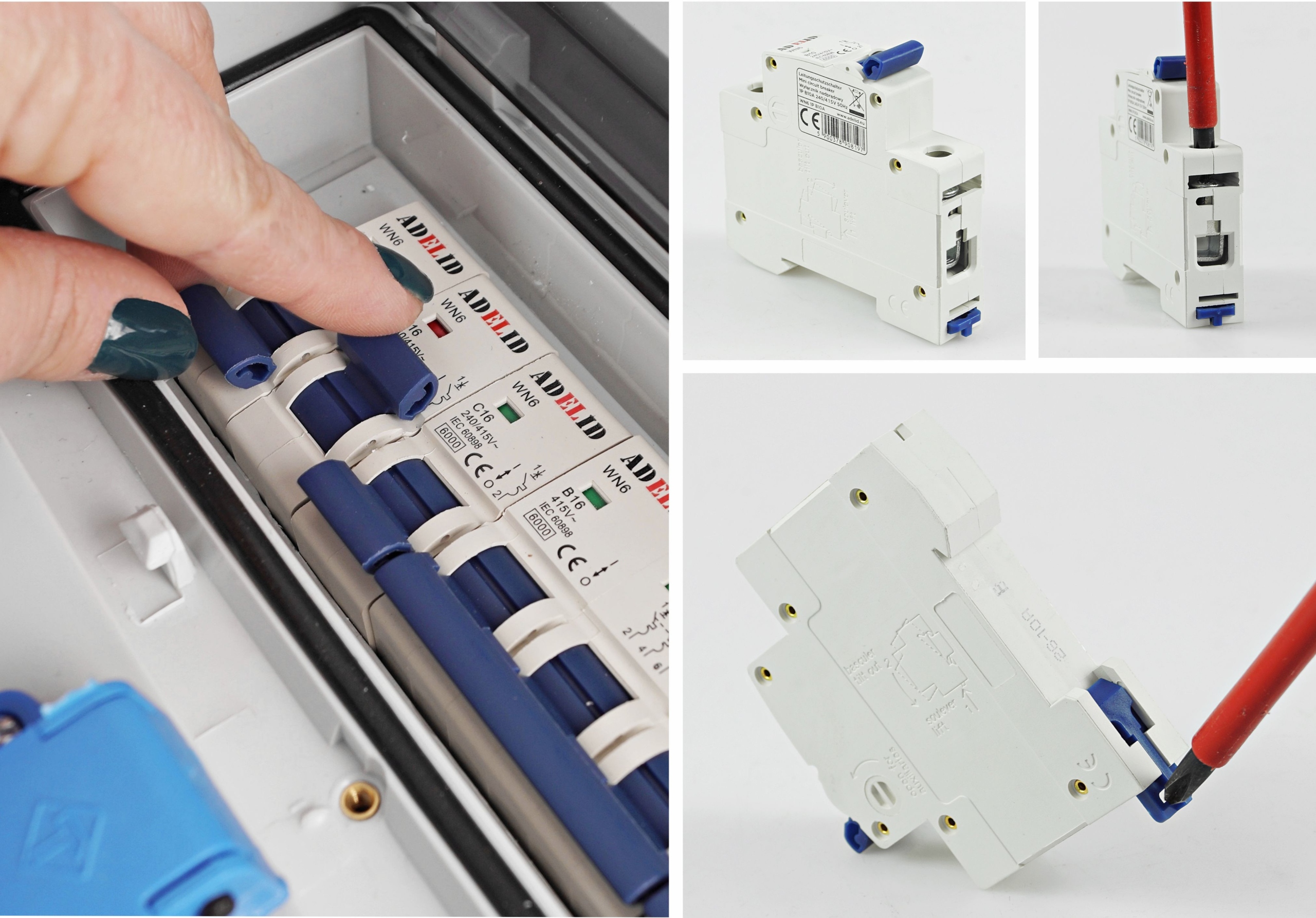

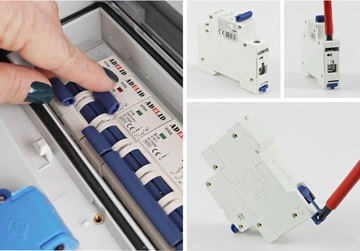

Montaż:

• szyna DIN,
• TH35 wg EN 50022.

Właściwości wyłączników nadprądowych z charakterystyką "C":

• przeznaczone do zabezpieczenia przed skutkami zwarć i przeciążeń instalacji, w których zastosowano urządzenia elektroenergetyczne takie jak silniki i transformatory,
• charakterystyka wyzwalania: lm=5-10 lh / wyzwalanie magnetyczne zachodzi między 5 a 10 ln.

Charakterystyka wyzwalania - wykres, dostępny w załączniku aukcji.

Wymiary wyłączników nadprądowych 1, 2, 3 polowych:

1. 18 mm
2. 36 mm
3. 54 mm
4. 86 mm
5. 81 mm
6. 36 mm
7. 6,5 mm
8. 45 mm
9. 50 mm
10. 73,5 mm
11. 78,5 mm

Na innych aukcjach znajdą Państwo także wyłączniki nadprądowe jednopolowe w amperażach (charakterystyki "B" oraz "C"):

1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A

oraz wyłączniki trzypolowe w amperażach (również w charakterystyce "B" i "C"):

10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A.
