ТЕЛЕЖКА-РОЛИКИ ДЛЯ ОТКАТНЫХ ВОРОТ КОМПЛЕКТ 70x70

Komplet wózków z akcesoriami do szyny 70x70x4 mm

Nasze wózki dostarczamy do producentów bram, marketów budowlanych czy klientów detalicznych. Postawiliśmy na jakość, solidność i wytrzymałość wózków jezdnych dlatego dostarczamy towar najwyższej jakości. Nasze wózki gwarantują pracę bramy na długie lata.

Komplet wózków z akcesoriami do bramy przesuwnej - szyna 70x70x4 mm. Wózki posiadają regulację w pionie oraz poziomie co przekłada się na kulturę pracy rolek w szynie.

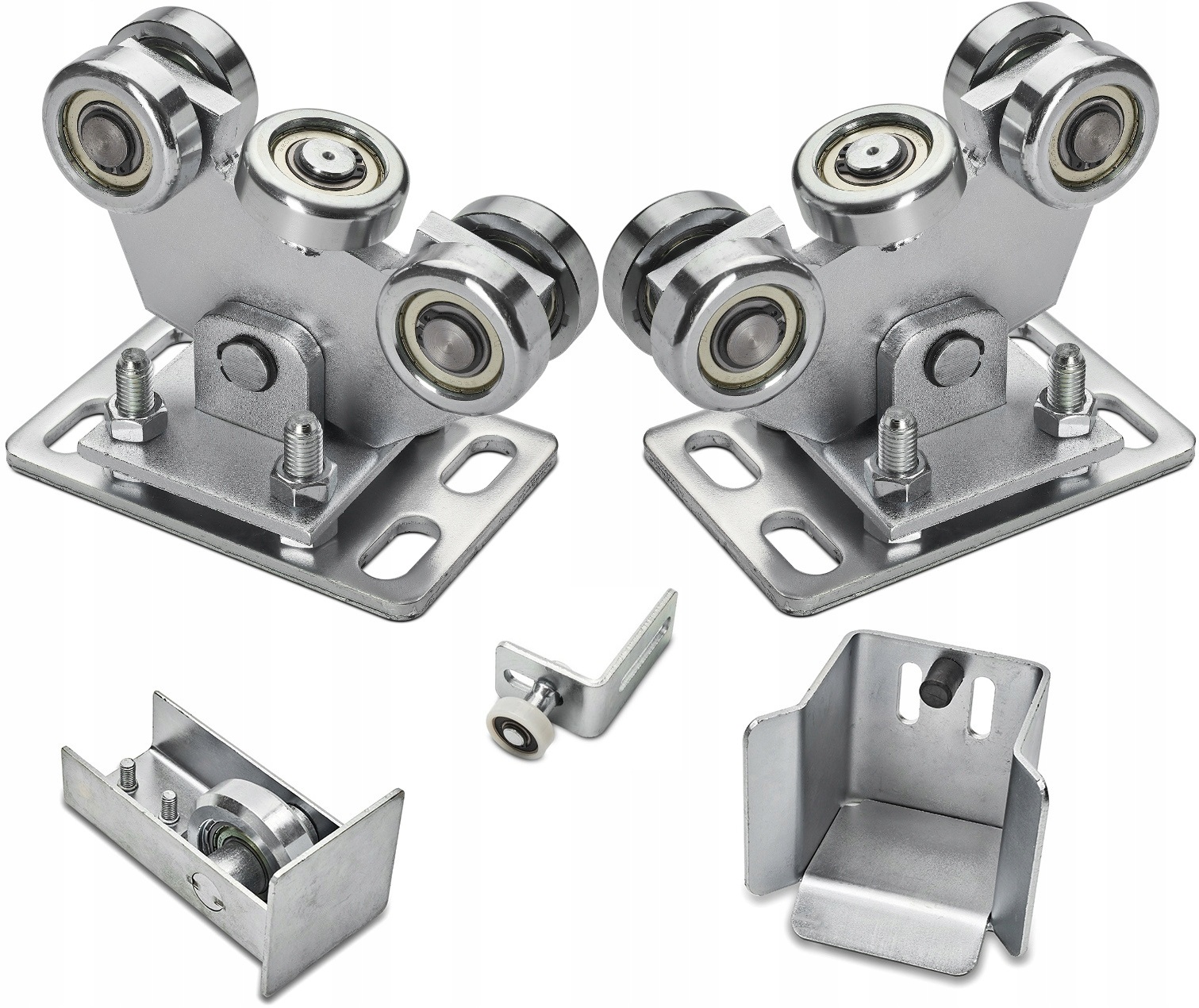

Komplet z akcesoriami składa się z:

• wózek jezdny - 2 sztuki
• rolka najazdowa z zakończeniem
• gniazdo najazdu
• GRATIS rolka górna prowadząca do ceownika, dostępne rozmiary: 25, 30, 32, 35, 40, 42 mm
• informacja o prawidłowym rozstawie wózków przy montażu

Dane techniczne:

• wszystkie elementy są ocynkowane co zapobiega korozji
• podwyższona ścieralność i twardość rolek stalowych
• waga zestawu 15,5 kg
• wózki wyposażone są w łożyska 6204Z ERI-3
• nośność wózków do 450 kg

Komplet wózków wraz z akcesoriami składa się z:

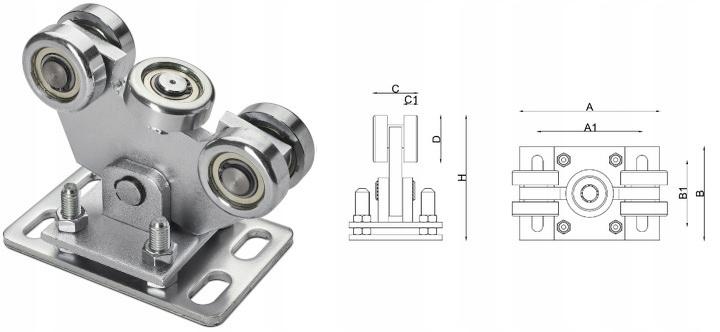

Wózek jezdny - 2 sztuki

Wózki posiadają regulację w pionie oraz poziomie. Łożyska 6204Z ERI-3 generują mniejszy hałas od zwykłych łożysk. Rolki posiadają podwyższoną ścieralność i twardość co wydłuża żywotność rolek.

Wymiary techniczne w [mm]:

A: 180 A1: 140 B: 120 B1: 60 C: 57 C1: 18 D: 60 H: 150-172

Rolka najazdowa z zakończeniem

Metalowe zakończenie zabezpiecza szynę przed osadzaniem się w środku zanieczyszczeń takich jak liście, gałęzie czy kamyki.

Wymiary techniczne w [mm]:

A: 70 B: 70 C: 17 D: 68 E: 140 F: 51

Gniazdo najazdu

Gniazdo najazdu szyny posiada odbojnik gumowy, który pochłania energię styku szyny z gniazdem. Dodatkowo gniazdo posiada otwory, które uniemożliwiają gormadzenie wody.

Wymiary techniczne w [mm]:

A: 103 B: 90 C: 78 D: 105 E: 4

Do wyboru GRATIS rolka pionowa lub rolka na kątowniku w różnych rozmiarach

w przypadku braku informacji na temat rozmiaru rolki wysyłamy standardowo fi 35 mm na kątowniku. Do wyboru jest 1 rolka.

Rolki regulowane na kątowniku

Rolka regulowana górna o średnicy 35 mm, dedykowana jest do ceownika 40x40x2 mm natomiast rolka fi 33 do ceownika 40x40x3 mm. Rolka jest łożyskowana co znacząco zwiększa kulturę pracy oraz żywotność.

Wymiary technicze w [mm]:

• Rolka fi 33 mm: A: 61 B: 33 C: 12 D: 5 E: 84 F: 40
• Rolka fi 35 mm: A: 61 B: 35 C: 12 D: 5 E: 84 F: 40

Rolki pionowe do wyboru

Do wyboru rolki pionowe w rozmiarach fi 25 mm, fi 30 mm, fi 32 mm, fi 35 mm, fi 40 mm, fi 42 mm.

Wymiary techniczne rolek:

• Rolka fi 25 mm: D: 25 H: 75 H1: 35 M: 12
• Rolka fi 30 mm: D: 30 H: 75 H1: 35 M: 12
• Rolka fi 32 mm: D: 32 H: 75 H1: 35 M: 12
• Rolka fi 35 mm: D: 35 H: 75 H1: 35 M: 12
• Rolka fi 40 mm: D: 40 H: 75 H1: 35 M: 16
• Rolka fi 42 mm: D: 42 H: 80 H1: 38 M: 16

Jak dobrać odpowiedni rozmiar wózka do bramy przesuwnej?

Rozmiar wózka 60 / 70 / 80 określa szerokość szyny prowadzącej, po której powinien się poruszać. Jest to szerokość szyny mierzona razem ze ściankami bocznymi.

Np. jeśli całkowita szerokość szyny (czyli szerokość obu ścianek bocznych + szerokość płaszczyzny do prowadzenia wózka) wynosi 60 mm to wózkiem dedykowanym będzie wózek w rozmiarze 60.

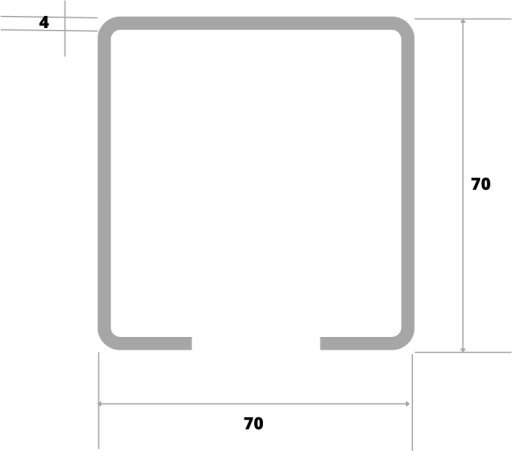

Przedmiotem tej aukcji jest zestaw pasujący do szyny o wymiarach 70 mm x 70 mm i grubości ścianki 4 mm.
