ZWR-210DC FM-VHF/UHF АНТЕННЫЙ ДИРЕКТОР ABCV

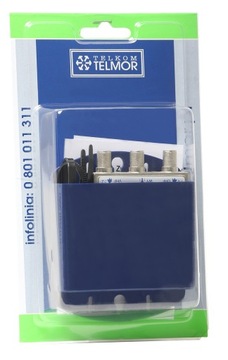

Zwrotnica antenowa ZWR-210DC FM-VHF/UHF

Kod towaru: ZWR-210DC

Dwuwejściowa zwrotnica ZWR-210DC stosowana jest jako element sumujący sygnały z anten: FM/VHF (5-230 MHz) oraz UHF (470-790 MHz). Przeznaczona jest do pracy w otwartej przestrzeni. Powinna być montowana na maszcie antenowym, w pobliżu zestawu antenowego. Konstrukcja obudowy zapobiega przedostawaniu się deszczu do wnętrza zwrotnicy.

Zwrotnica zapewnia przeniesienie napięcia zasilającego z wyjścia do wejść VHF i UHF, umożliwiając zasilanie przedwzmacniaczy antenowych. W tym celu we właściwej listwie kołkowej, dostępnej przez jeden z otworów w obudowie, należy umieścić zworę. W przypadku współpracy zwrotnicy z antenami biernymi, zwory powinny zostać całkowicie usunięte z listew stykowych.

Cechy wyróżniające:

• ekranowana obudowa
• włączane oddzielnie przejścia prądowe w torach VHF i UHF (DC 12 V / 100 mA)
• tłumienie przejścia 1dB

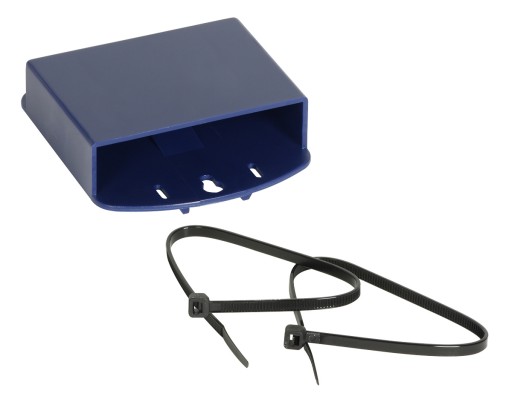

• montaż na maszcie w obudowie bryzgoszczelnej za pomocą opaski zaciskowej

Dane Techniczne:

• Typ ZWR-210 DC Telmor
• Wejścia [MHz] FM-VHF / UHF
• 5-230 / 470-790
• Tłumienie przepustowe [dB] 1 ± 0.5
• Separacja [dB] > 40
• Złącza F 75 Ω
• max. DC [V/mA] (przez VHF) 12/100
• max. DC [V/mA] (przez UHF) 12/100
• Wymiary produktu [mm] 60x58x19
• Wymiary obudowy masztowej [mm] 85x105x26
• Masa [kg] 0.14
