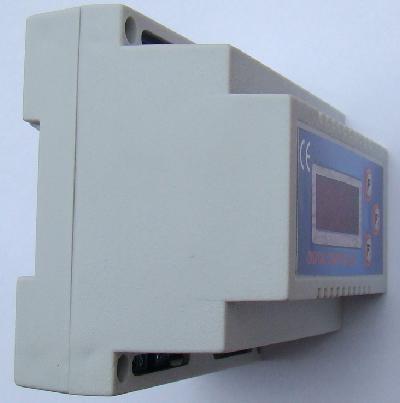

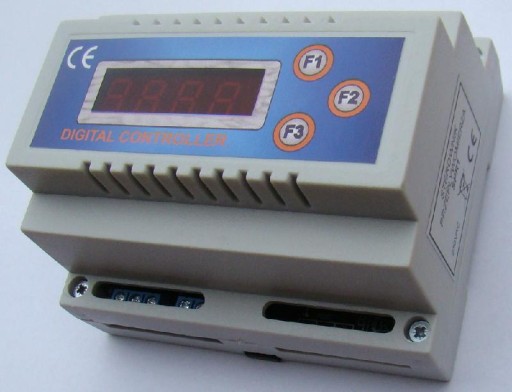

STEROWNIK PRZEPŁYWOMIERZA Z WYŚWIETLACZEM LED NA SZYNĘ DIN - SPR1

.

PRODUKT POLSKI - WYSOKA JAKOŚĆ

.

NIEZAWODNY, WIELE FUNKCJI

Sterownik przepływomierza na szynę DIN zasilany 230VAC może pracować w jednym z 2 trybów :

0/ jako miernik przepływu cieczy (chwilowy, średni) wraz z licznikiem przepompowanej cieczy

1/ jako dozownik porcji cieczy z wyzwalaniem ręcznym lub automatycznym

.

Przepływomierz. Praca sterownika generalnie polega na zbieraniu i obróbce impulsów z przepływomierza. Podłączany przepływomierz musi mieć możliwość zasilania 5VDC i generować od 10 do 1200 impulsów na litr cieczy. Zwykle tego typu przepływomierze generują sygnał prostokątny o częstotliwości proporcjonalnej do przepływu cieczy i wypełnieniu około 50%. Tak więc duża część dostępnych na rynku przepływomierzy może być obsługiwana przez ten sterownik. Wejście impulsów jest wewnętrznie „podciągnięte” do +5V tak więc sterownik liczy impulsy masowe czyli zwarcie pinów IMP z M (masą) złącza przepływomierza. Maksymalna dopuszczalna częstotliwość impulsów na wejściu to 1200 Hz. Wszystkie przepływomierze z naszej oferty doskonale pracują ze sterownikiem.

Dla przykładu - przepływ 20,3 litra/ minutę

Podłączenie przepływomierza.

Sterownik może pracować w jednym z 2 trybów.

Tryb0 (tryb przepływomierza).

.

Sterownik pracuje jako wskaźnik i kontroler wielkości przepływu cieczy (w litrach na minutę), może wyświetlać przepływ chwilowy, przepływ średni z 1 minuty oraz licznik przepompowanej cieczy na wyświetlaczu LED. Może też sterować urządzeniem zewnętrznym na podstawie wielkości chwilowego przepływu cieczy.

.

Sterownik może wyświetlać w danej chwili jeden z 3 ekranów. Ekrany zmieniamy na kolejny naciskając i przytrzymując F3 (przytrzymać przycisk do 3 sekund).

Opis poszczególnych ekranów w trybie 0:

1/ Jeśli wybrano wyświetlanie przepływu chwilowego sterownik wyświetla tą wartość na ekranie LED w zakresie od 0,1 do 999,9 litra/minutę z rozdzielczością 0,1 litra.

2/ Jeśli wybrano wyświetlanie średniego przepływu z 1 minuty sterownik wyświetla tą wartość na ekranie LED w zakresie od 0,1 do 999,9 litra/minutę z rozdzielczością 0,1 litra.

3/ Jeśli wybrano wyświetlanie licznika przepompowanej cieczy sterownik wyświetla tą wartość na ekranie LED w zakresie od 0,01 do 99,99 metra sześciennego (m3) cieczy z rozdzielczością 0,01 m3 (10 litrów). Ekran ten pokazuje całkowitą ilość przepompowanej cieczy. Aktualizacja ekranu następuje co 1 minutę. Dane obliczane są na podstawie średniego przepływu cieczy w danej minucie. Licznik przepompowanej cieczy liczy do 99,99 m3 po czym zostaje wyzerowany i liczy od nowa. Można też wyzerować licznik ręcznie przytrzymując przycisk F1 (do 3 sekund) w trakcie wyświetlania tego ekranu. Licznik przepompowanej cieczy jest zapisywany do pamięci nieulotnej sterownika automatycznie co 4 godziny, więc przy odłączeniu zasilania nie zeruje się. Po włączeniu zasilania licznik liczy dalej od ostatnio zapisanej wartości w pamięci nieulotnej sterownika.

.

Mimo że w danej chwili można wyświetlić tylko 1 z powyższych ekranów to pracują one w sposób ciągły w tle, tak więc nawet jeśli mamy np. ustawione wyświetlanie chwilowe przepływu na wyświetlaczu LED to w tle są cały czas aktualizowane dane dla przepływu średniego i licznika przepompowanej cieczy i zawsze możemy wyświetlacz przełączyć na te dane przytrzymując F3.

.

Sterownik umożliwia także sterowanie urządzeniem zewnętrznym na podstawie chwilowego przepływu cieczy. Elementem wykonawczym jest przekaźnik o stykach bez napięciowych więc można sterować dowolnym urządzeniem o maksymalnym napięciu 230V i poborze prądu do 4A. Jeśli napięcie lub pobór prądu naszego urządzenia jest wyższe należy zastosować stycznik zewnętrzny. Sterownik umożliwia zarówno załączanie urządzenia po przekroczeniu przepływu ponad ustaloną wartość jak i odwrotnie - załączenie urządzenia przy spadku poniżej określonej wartości.

.

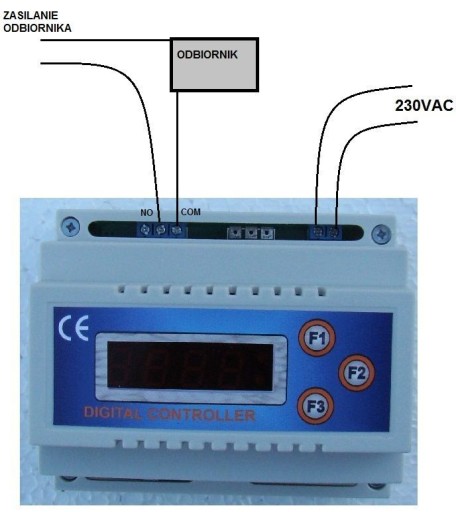

Jeśli chcemy załączać urządzenie po przekroczeniu przepływu ponad ustaloną wartość należy podłączyć urządzenie wg poniższego rysunku i oczywiście podłączyć zasilanie sterownika. Przekaźnik na styki bez napięciowe – złącze po lewej na górze, styki od lewej NC, NO i COM.

Sterownik posiada także wejście zwierne bez napięciowe (rysunek na 2 stronie instrukcji) które znajduje się obok złącza przepływomierza i w tym trybie służy jako reset czyli wyłączenie przekaźnika. Stan tego wejścia ma zawsze priorytet przy sterowaniu urządzeniem zewnętrznym.

.

Możemy więc ustawić próg górny przepływu chwilowego, po przekroczeniu którego sterownik załączy urządzenie zewnętrzne jak i ustawić próg dolny poniżej którego urządzenie zostanie wyłączone.

.

Tryb 1(tryb dozownika).

.

Sterownik pracuje jako sterownik dozownika odmierzający zadaną porcję cieczy. Start dozowania może być ręczny poprzez wejście zwierne które w tym trybie jest używane do wyzwalania startu dozowania cieczy. Można też ustawić pracę w pełni automatyczną w pętli czyli dozowanie porcji cieczy po czym zwłoka X sekund, następnie kolejne dozowanie porcji cieczy i kolejna zwłoka X sekund itd... Dozowaną porcję można ustawić w zakresie 1-9999 litrów z krokiem 1 litra a czas zwłoki od 1 do 9999 sekund z krokiem 1 sekundy.

.

Jeśli chcemy dozować mniejsze porcje można zastosować prosty trick. W menu przepływomierza (3 strona instrukcji) wpisujemy 10x mniejszą ilość impulsów przepływomierza niż jest faktyczna. Dla przykładu jeśli producent przepływomierza podaje 400 impulsów na litr to w tym menu ustawiamy na 40 impulsów. Taka zmiana umożliwia nam dozowanie porcji cieczy od 0,1 litra (40 impulsów) do 999,9 litra z krokiem co 0,1 litra. Czyli po zastosowaniu tego triku jeśli ustawimy parametr -porcję- na wyświetlaczu jako np. „500” będzie to oznaczało dozowanie nie 500 litrów lecz 50,0 litrów.

.

Samo podłączenie przepływomierza i zasilania sterownika jest identyczne jak w opisanym wyżej trybie 0.

W trybie dozownika możemy ustawić 3 parametry. W tym celu podczas pracy sterownika należy przytrzymać przycisk F2 aż do pojawienia się na wyświetlaczu „- - - -”. W tym momencie należy zwolnić F2 i ustawić kolejno parametry:

- ilość dozowanej cieczy , typowo w zakresie 1-9999 litrów z krokiem 1 litra. Ustawiamy przyciskami F1 i F3 a zatwierdzamy F2,

- parametr „C” czyli czas zwłoki , parametr ten jest używany tylko jeśli wybierzemy pracę automatyczną. Możemy go ustawić w zakresie od 1 do 9999 sekund z krokiem 1 sekundy. Ustawiamy przyciskami F1 i F3 a zatwierdzamy F2,

- parametr „A” czyli pracę automatyczną (A=0) lub wyzwalanie dozowania ręczne (A=1). Ustawiamy przyciskami F1 i F3 a zatwierdzamy F2,

Po skonfigurowaniu tych parametrów sterownik przejdzie do normalnej pracy w trybie dozownika czyli w zależności od ustawionego „A” :

- jeśli wyzwalanie ręczne (A=1) to na wyświetlaczu zostanie wyświetlone „- - - -” a dolna dioda szybko miga. Sterownik oczekuje na zwarcie wejścia (rysunek na 2 stronie instrukcji) po czym wyjście przekaźnikowe jest załączane (zapali się górna dioda LED a dolna zgaśnie) a sterownik zaczyna liczyć impulsy przepływomierza i jednocześnie wyświetla ilość dozowanej cieczy (odświeżanie ekranu co 1/4 sekundy). Po odliczeniu dozy cieczy wyjście przekaźnikowe jest wyłączane i ponownie cykl się powtarza czyli sterownik oczekuje na kolejne zwarcie wejścia.

- jeśli pracę automatyczną (A=) to sterownik zaczyna odliczać zwłokę czasową, na ekranie LED wyświetlany jest pozostały czas do startu dozowania (miga dolna dioda LED po prawej stronie wyświetlacza). Po odliczeniu czasu wyjście przekaźnikowe jest załączane (zapali się górna dioda LED a dolna zgaśnie) a sterownik zaczyna liczyć impulsy przepływomierza i jednocześnie wyświetla ilość dozowanej cieczy (odświeżanie ekranu co 1/4 sekundy). Po odliczeniu dozy cieczy wyjście przekaźnikowe jest wyłączane i ponownie cykl się powtarza czyli jest odliczana kolejna zwłoka czasowa itd...

.

Należy pamiętać że wejście zwierne służy do podłączenia np. przycisku nożnego, przekaźnika innego sterownika, czujnika więc możliwości podłączenia jest wiele ale zawsze należy pamiętać że jest to wejście zwierne bez napięciowe. Impuls wyzwalający powinien być krótki lecz nie krótszy niż 0,2 sekundy.

Dane techniczne:

• zasilanie sterownika 230VAC
• pobór mocy max 2W
• współpraca z przepływomierzami zasilanymi +5V (10-1200 impulsów na litr)
• maksymalna częstotliwość impulsów z przepływomierza 1,2 kHz
• wyjście przekaźnikowe maksymalnie 4A 230V
• montaż na szynę DIN szerokość sterownika 10,8cm
• wyświetlacz led 4 cyfry, czerwony, wysokość cyfry 10mm
• błąd pomiaru odliczania czasu poniżej 0,1%

.

Towar fabrycznie nowy

Tu mozna pobrać instrukcje PDF :    http://cosmogate.pl/slawek/INS/SPR1.pdf

.
