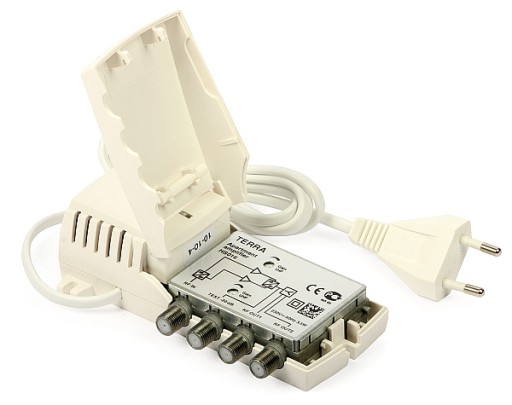

WZMACNIACZ ANTENOWY TERRA HS-016 VHF/UHF 1>2

Wzmacniacz HS-016 firmy Terra z serii CABRIOLINE, jest następcą HS-013A.

Obydwa wzmacniacze posiadają bardzo zbliżone parametry.

Wzmacniacz HS-016 stosowany jest jako wzmacniacz abonencki w celu rozprowadzenia sygnału do kilku lub kilkunastu odbiorników.

Podstawową cechą wzmacniacza jest praca w zakresie 40 - 240 MHz oraz 470 - 862 MHz.

Dzięki niezależnej regulacji wzmocnienia w zakresie VHF i UHF możliwe jest dopasowanie wzmocnienie do poziomu sygnału w danym paśmie.

Ułatwia to budowę instalacji antenowych wykorzystujących jeden kabel do sprowadzenia sygnałów z wszystkich anten (po zsumowaniu za pomocą zwrotnicy).

Wzmacniacz może być wykorzystywany w niektórych sieciach kablowych lub instalacjach zbiorczych.

Ze względu istnienie luki w paśmie pracy, są to sieci nie wykorzystujące kanałów S30 - S38. Wzmacniacz jest zalecany do stosowania w sytuacjach kiedy poziom sygnału jest niski i nie jest wskazane zastosowanie przedwzmacniacza.

Wzmacniacz HS-016 jest zasilany z wbudowanego zasilacza.

Nie jest przeznaczony do pracy w otwartej przestrzeni.

Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła.

Wymagane jest zapewnienie wentylacji.

Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane poprawnie.

Dane techniczne

nazwa: HS-016

zakres częstotliwościMHz47-240/470-862ilość wejśćszt1ilość wyjśćszt2wzmocnienie VHF/UHFdB20-22/20-22regulacja wzmocnienia VHF/UHFdB15/12

maksymalny poziom wyjściowy

IMD3-60dB

dB104szumy własne VHF/UHF (max)dB4.5/3separacja wyjść (min)dB16wyjście testowedB-20zasilanie przedwzmacniacza- *typ obudowyCABRIOLINEzasilanieV/Hz/VA230/50/3.5wymiarymm73x133x39masakg0.36dopuszczalna wilgotność%10...85zakres temperatur pracyoC-20...50
