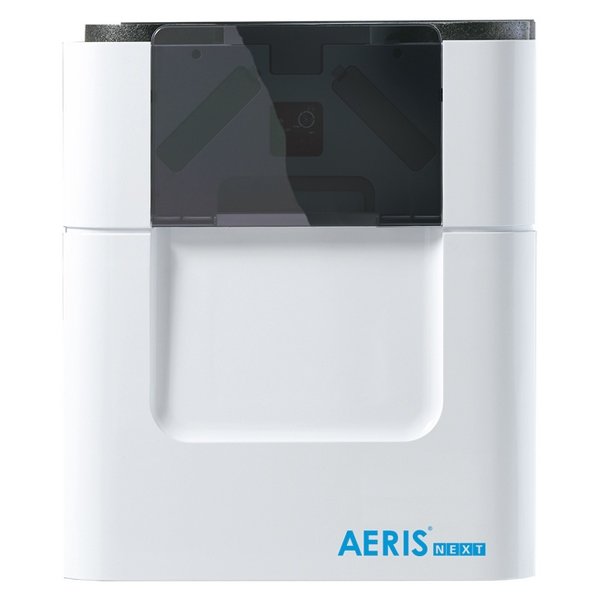

Установка рекуперации тепла AERIS next 450R VV ST ERV

KOD PRODUKTU: ven Aeris next 450 R vv st erv

Rekuperator aeris next 450 r vv st erv

Przedmiotem aukcji jest rekuperator AERISnext o parametrach podanych w tytule.

Informacje techniczne:

AERISnext - Nazwa urządzenia

350/450/600 - Maksymalna wydajność nominalna gwarantowana przez producenta w m3/h.

R- Centrala jest fabrycznie ustawiona względem powietrza nawiewanego i wywiewanego do prawej.

L - Centrala jest fabrycznie ustawiona względem powietrza nawiewanego i wywiewanego do lewej.

TR - Centrala posiada cztery króćce przyłączeniowe, które można obracać.

VV - W centrali fabrycznie zainstalowana jest nagrzewnica wstępna.

ERV - Centrala wyposażona fabrycznie w entalpiczny wymiennik ciepła ERV (wymiennik z odzyskiem wilgoci).

Standard - Centrala z ograniczonym sterowaniem bez możliwości montażu OptionBoxa, GWC, nagrzewnicy wtórnej, czujników wilgotności i dwutlenku węgla oraz sterownika ComfoSense C (wyłącznie sterownik ComfoSwitch).

*Dla AERISnext 600 nie jest dostępna wersja Standard

Cechy rekuperatora AERISnext:

• wymiennik przeciwprądowy o sprawności 90-94% (w zależności od modelu)
• inteligentny system programowania i regulacji pracą rekuperatora
• oszczędne wentylatory na prąd stały
• modulowany automatyczny bypass
• modulowana nagrzewnica wstępna ze zmiennymi parametrami pracy
• wydajność nominalna centrali: 600 m³/h
• możliwość podłączenia sterownika ComfoSense C lub ComfoSwitch C
• możliwość obsługi rekuperatora przez wyświetlacz umieszczony w obudowie rekuperatora
• sterowanie w języku polskim i angielskim (do wyboru)
• estetyczna obudowa z poliwęglanową klapką zabezpieczającą przed niechcianym dostępem i ze schowkiem na instrukcje obsługi rekuperatora
• doskonała izolacja wewnętrzna z polipropylenu ekspandowanego (EPP) idealnie tłumiąca dźwięki i izolująca termicznie
• bardzo cicha praca
• izolowane króćce montażowe o stałym ustawieniu
• możliwość sterowania bezprzewodowego (RFZ)
• możliwość podłączenia do pełnej wersji rekuperatora gruntowego wymiennika ciepła (poprzez moduł przyłączeniowy OptionBox)
• możliwość podłączenia jednostki chłodzącej ARTIC (tylko dla AERISnext 600)
• pełna wersja rekuperatora AERIS 450 współpracuje z czujnikiem CO2 i czujnikiem wilgotności (poprzez moduł OptionBox)
• w pełnej wersji możliwość podłączenia nagrzewnicy wtórnej AERIS Eno (poprzez moduł OptionBox)
• dwa plisowane filtry wielorazowe G4 na wyposażeniu centrali
• możliwość stosowania filtrów F7 o podwyższonej klasie filtracji (dla alergików)
• współpraca ze światowym standardem zarządzania budynkiem inteligentnym KNX

Wymiary:

• AERISnext 450 i 600:

Informacje ogólne:

Rekuperatory AERISnext powstały na bazie 75 lat doświadczeń holenderskich inżynierów w zakresie produkcji central wentylacyjnych. Stanowią one następne pokolenie rekuperatorów AERIS obecnych na rynku polskim od ponad 10 lat.

Rekuperatory AERISnext stanowią główny element systemu zrównoważonej wentylacji nawiewno-wywiewnej z odzyskiem ciepła. W systemie tym zanieczyszczone powietrze jest usuwane m.in. z kuchni, toalet i łazienek, a świeże, filtrowane powietrze z zewnątrz jest nawiewane do pokojów i salonów i sypialni. Wydajność rekuperatorów AERISnext 600 pozwala na stosowanie go zarówno w budownictwie jednorodzinnym, mieszkaniowym, jak również w niewielkich obiektach użyteczności publicznej.

Obudowa:

Obudowa boczna urządzenia wykonana jest z blachy stalowej powlekanej malowanej w kolorze szarym RAL 7046. Front centrali wykonany jest z tworzywa sztucznego ABS w kolorze białym RAL 9003. Dostępna dodatkowa pokrywa wyświetlacza zabezpieczająca przed niepożądanym dostępem (np. dzieci) wykonana z poliwęglanu. W urządzeniu przewidziano schowek na instrukcję obsługi z przodu centrali. Króćce montażowe Ø180 mm (wymiar wewnętrzny) i Ø200 mm (wymiar zewnętrzny) wykonane są z polipropylenu.

Wentylatory:

Rekuperator jest wyposażony w nowatorskie i energooszczędne wentylatory promieniowe RadiCal® firmy Ebm-papst na prąd stały, które zmniejszają poziom dźwięku oraz obniżają zużycie energii. Wentylatory wyposażono w nakładkę FlowGrid, która prowadzi i optymalizuje przepływ powietrza do rekuperatora oraz obniża poziom hałasu.

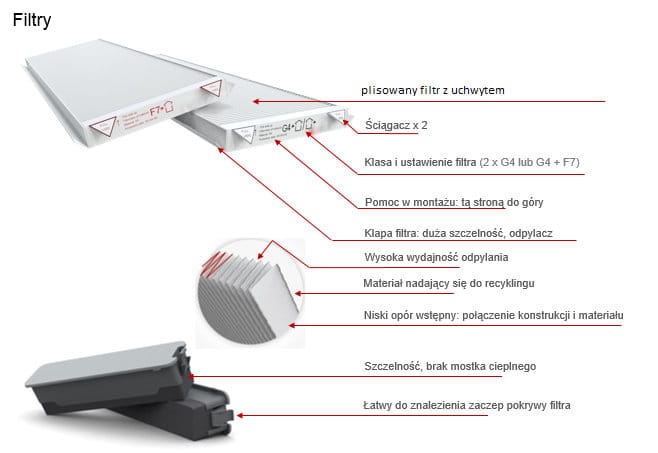

Filtry w rekuperatorze AERISnext:

Urządzenie wyposażone jest standardowo w 2 szt. filtrów plisowanych wielorazowego użytku o klasie filtracji G4. Sposób ich mocowania zapewnia doskonałą szczelność oraz swobodną wymianę bez konieczności użycia jakichkolwiek narzędzi. Filtry posiadają plisowaną budowę, dzięki czemu ich powierzchnia uległa zdecydowanemu zwiększeniu w porównaniu do central starego typu, co skutkuje bardzo efektywną filtracją powietrza w rekuperatorach AERISnext.

Sposób pomiaru stanu zużycia filtra:

Urządzenie wyposażone jest w system przypominania o konieczności wymiany filtrów, pracujący w oparciu o dane dotyczące ilości przefiltrowanego powietrza.

Filtr wymienia się po przefiltrowaniu określonej liczby m3 powietrza lub po upływie 6 mcy (w zależności od tego, co nastąpi wcześniej). Tym samym ostrzeżenie pojawi się wcześniej, jeśli przepływ powietrza wentylującego jest duży.

Nowej generacji wymiennik ciepła o dużej powierzchni odzysku:

Przeciwprądowy wymiennik ciepła o kształtach wzorowanych na perfekcyjnym szlifie brylantowym z dodatkowymi - w porównaniu do starych rekuperatorów AERIS - 100 mm wysokości wymiennika. Wykonany z wysokiej jakości polistyrenu lub kopolimeru polietylenowego polieteru (wymiennik ERV). Sprawność do 94% i do 85% (sprawność termiczna wersji ERV) wg normy PN-EN 13141-8:2014-09.

Zwiększona powierzchnia wymiennika ciepła w rekuperatorach AERISnext w porównaniu do dotychczasowych rekuperatorów AERIS

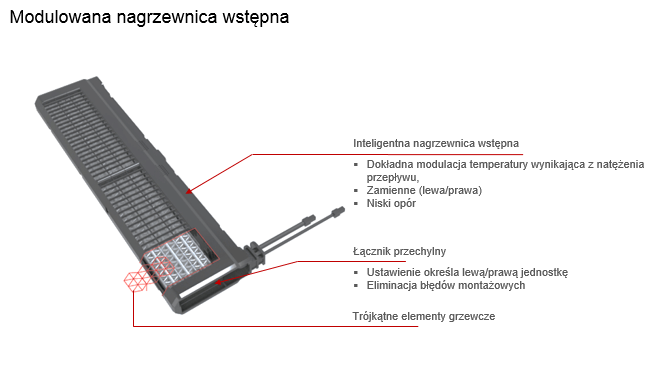

Układ antyzamrożeniowy z modulowaną nagrzewnicą wstępną:

Każdy rekuperator AERISnext wyposażony jest w inteligentną nagrzewnicę wstępną, która załącza i wyłącza się automatycznie, a jej moc idealnie dopasowuje się do ilości przepływającego powietrza. Nagrzewnica podgrzewa powietrze zewnętrzne, dzięki czemu kondensat wykraplający się wewnątrz wymiennika nie ulega zamarzaniu. Trójkątne elementy zwiększają powierzchnię grzewczą, a nowatorska budowa minimalizuje opory przepływu powietrza.

Programowanie rekuperatorów:

• AERISnext 350:

Programowanie AERISnext 350 odbywa się poprzez wyświetlacz na obudowie rekuperatora. Sterować nim można przez wyświetlacz na obudowie, sterownik ComfoSense C (wersja pełna rekuperatora) lub sterownik ComfoSwitch C (wersja pełna i wersja standard).

Do AERISnext 350 podłączyć można również sterowniki bezprzewodowe RFZ (centrala musi być wtedy wyposażona w sterownik ComfoSense C, który ma wbudowany odbiornik sygnału radiowego RFZ).

• AERISnext 450:

Programowanie rekuperatorów AERISnext 450 odbywa się poprzez wyświetlacz na obudowie rekuperatora, sterownik ComfoSense C (pełna wesja rekuperatora) lub ComfoSwitch C (wersja standard). Podłączyć do nich można również sterownik bezprzewodowy RFZ (centrala musi być wtedy wyposażona w sterownik ComfoSense C, który ma wbudowany odbiornik syngału radiowego RFZ).

• AERISnext 600:

Programowanie rekuperatorów AERISnext 600 odbywa się poprzez wyświetlacz na obudowie rekuperatora, sterownik ComfoSense C lub ComfoSwitch C. Podłączyć do nich można również sterownik bezprzewodowy RFZ (centrala musi być wtedy wyposażona w sterownik ComfoSense C, który ma wbudowany odbiornik syngału radiowego RFZ).

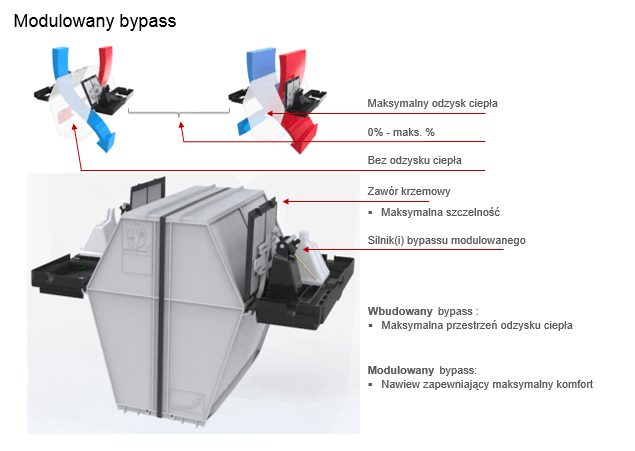

Modulowany bypass:

Rekuperator AERISnext 350 zapewnia optymalny komfort poprzez zastosowanie specjalnego obejścia, zwanego by-passem, który po załączeniu się kieruje całość powietrza poza wymiennik ciepła. Bypass jest w pełni automatyczny i płynny. Dzięki krzemowemu zaworowi jest szczelny, a jego praca odpowiada za zwiększony komfort nawiewu w rekuperatorach AERISnext.

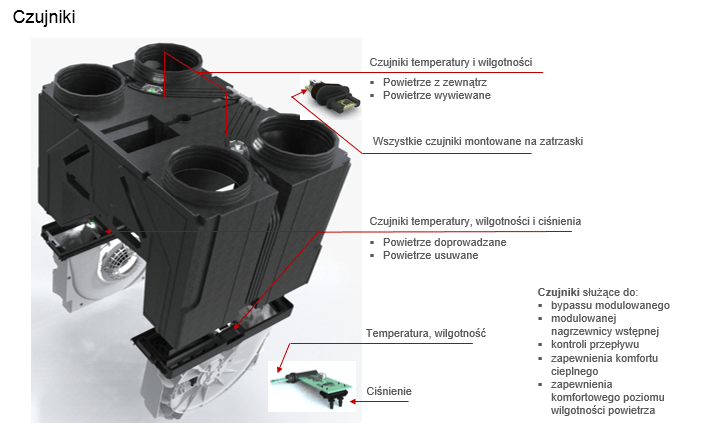

Czujniki w rekuperatorze AERISnext 350 i technologia FlowControl®:

W każdym rekuperatorze AERISnext 350 zamontowano czujniki wilgoci, ciśnienia i temperatury służace do optymalizacji przepływu powietrza. Ich pomiary definiują działanie bypassu i nagrzewnicy wstępnej i zależą od podawanych na bieżąco parametrów atmosferycznych. Dzięki aktualnym pomiarom definiowana jest również zależność między współczynnikiem wentylatora i przepływem powietrza i wentylator płynnie może reagować na każdą zmianę. Przy czym współczynnik wentylatora jest korygowany tylko dla wahań średnio- i długookresowych. W przypadku wahań krótkookresowych weźmie pod uwagę tylko znaczne wahania i tylko w oparciu o nie skoryguje pracę.

Technologia FlowControl® powoduje zmniejszenie strat ciepła podczas wentylacji, zapobiega jakimkolwiek uszkodzeniom konstrukcji przez wilgoć oraz stanowi znaczne uproszczenie uruchamiania centrali przez instalatora.

Technologia zastosowana w rekuperatorach AERISnext: objętościowy i masowy przepływ powietrza:

Aby możliwe było osiągnięcie maksymalnych parametrów odzysku ciepła, podczas uruchamiania rekuperatora AERISnext wykorzystuje się obliczenia dla objętościowego przepływu powietrza (m3/h). Kiedy jednak rekuperator dokonuje ostatecznych wewnętrznych obliczeń i bilansów, ich podstawą jest już masowy przepływ powietrza (kg/s).

Masa strumienia powietrza doprowadzanego i powietrza wywiewanego musi przecież być taka sama, ale:

• przy temperaturze powietrza 20°C: 150 m3/h oznacza 180 kg/h
• przy temperaturze powietrza 0°C: 150 m3/h oznacza 194 kg/h

Podczas uruchamiania rekuperatorów, które nie stosują powyższego rozróżnienia, mierzy się więc strumień objętości powietrza, co oznacza, że w ciągu roku różnica masy może wynieść nawet 8% (!), powodując niepożądane wahania sprawności odzyskiwania ciepła.

W rekuperatorach AERISnext sprawność odzysku ciepła jest stale wysoka, niezależnie od warunków atmosferycznych.

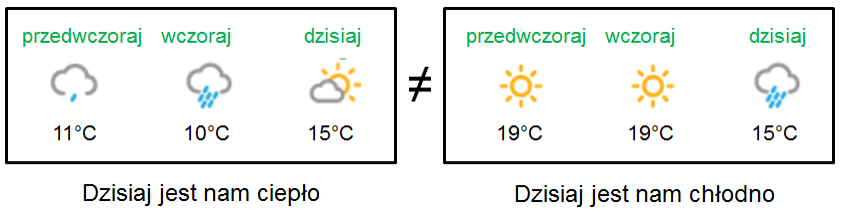

Wysoki komfort cieplny bez jakiejkolwiek regulacji: technologia adaptacji do klimatu w AERISnext:

Dzięki automatycznemu wykrywaniu pory roku, rekuperator sam decyduje o otwarciu lub zamknięciu bypassu. Decyzja zostaje podjęta nie w oparciu o ustawioną przez użytkownika temperaturę komfortu na sterowniku rekuperatora (jak było we wcześniejszych wersjach rekuperatora AERIS), ale w oparciu o średnią temperaturę na zewnątrz w ciągu ostatnich 5 dni (RMOT = Running Mean Outdoor Temperature).

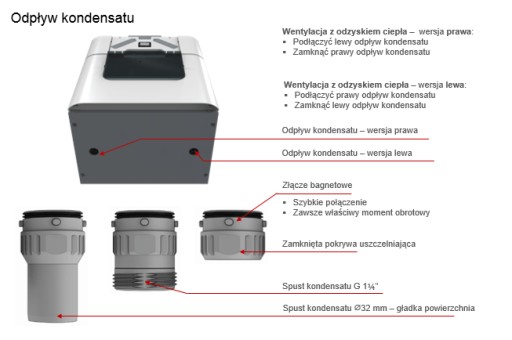

Odpływ kondensatu:

Dzięki złączom bagnetowym gwarantowane jest szybkie i bezawaryjne podłączenie rekuperatora w zawsze właściwym momencie obrotowym. Pokrywa uszczelniająca jest zawsze szczelnie zamknięta.

Prosty dostęp bez użycia specjalistycznych narzędzi do obsługi serwisowej rekuperatora AERISnext.

Objętościowy i masowy przepływ powietrza: obie technologie wykorzystane w AERISnext.

Podczas uruchamiania urządzenia ComfoAir Q (dla modeli AERISnext 450 i 600) podstawą jest objętościowy przepływ powietrza (m3/h), ale podstawą wewnętrznych obliczeń i bilansowania w urządzeniu jest masowy przepływ powietrza (kg/s).

Aby możliwe było osiągnięcie maksymalnego odzysku ciepła, masa strumienia powietrza doprowadzanego i powietrza wywiewanego MUSI być taka sama, jednak:

• przy temperaturze powietrza 20°C: 150 m3/h oznacza 180 kg/h
• przy temperaturze powietrza 0°C: 150 m3/h oznacza 194 kg/h

Wniosek:

Podczas uruchamiania obecnie dostępnych urządzeń mierzy się strumień objętości powietrza, co oznacza, że w ciągu roku różnica masy może wynieść nawet 8% (!), powodując niepożądane wahania sprawności odzyskiwania ciepła.

Wersje prawa-lewa rekuperatora AERISnext 350:

Każdy rekuperator AERISnext w wersji prawej (R) można przeprogramować na wersję lewą (L) - szczegóły w instrukcji obsługi.

Wersje pełne rekuperatorów AERISnext 600 można zamówić w wersji prawej (R) lub lewej (L). Istnieje możliwość późniejszej zmiany wersji w ramach danego urządzenia: z R na L i odwrotnie. Wymaga to zmiany położenia nagrzewnicy wstępnej i przeprogramowania centrali.

WERSJA PRAWA oznacza umieszczenie kanałów nawiewnego i wywiewnego (idących do wnętrza budynku) po prawej stronie urządzenia, a kanałów czerpni i wyrzutni po lewej.

WERSJA LEWA oznacza umieszczenie kanałów nawiewnego i wywiewnego (idących do wnętrza budynku) po lewej stronie urządzenia, a kanałów czerpni i wyrzutni po prawej.

Zalecenia do montażu:

• rekuperator oraz instalacja wentylacyjna muszą zostać zainstalowane zgodnie z ogólnymi normami i przepisami budowlanymi, jak również z przepisami dotyczącymi zasilania, kanalizacji, a także zgodnie z zaleceniami zawartymi w dokumentacji techniczno-ruchowej,
• miejsce, w którym odbywa się montaż musi zapewniać swobodny dostęp do kanałów powietrznych, złącza odpływu skroplin (za wyjątkiem wersji ERV), złącza zasilającego oraz swobodny dostęp serwisanta do urządzenia podczas prowadzenia prac serwisowych,
• pomieszczenie musi zawierać następujące złącza: złącze 230V/50 Hz (wymagane jest podwójne gniazdo zasilające z uziemieniem w odległości 1 m od miejsca montażu centrali), złącze do odprowadzenia skroplin DN 32 mm,
• rekuperator musi znajdować się w przestrzeni izolowanej, gdzie będzie zapewniona temperatura powyżej 0°C niezależnie od temperatur panujących na zewnątrz,
• odpływ skroplin musi zostać zabezpieczony przed zamarzaniem oraz wyposażony w syfon,
• nie powinno się łączyć systemu wentylacyjnego z okapem kuchennym,
• zalecamy montaż rekuperatora w wersji podwieszanej na ścianie (ściana o minimalnej wytrzymałości obciążenia 200 kg/m²) lub w wersji stojącej na specjalnej podstawie.
