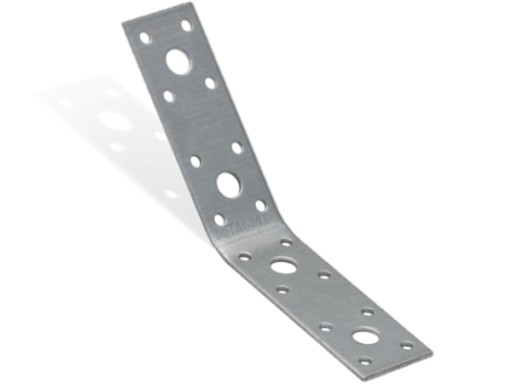

KĄTOWNIK ŁĄCZNIKOWY 135° KLR4

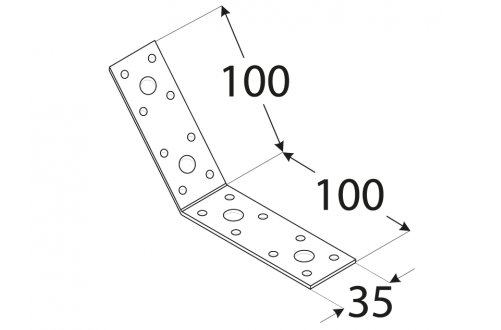

Wymiary: 100mm x 100mm x 35mm x 2,5mm

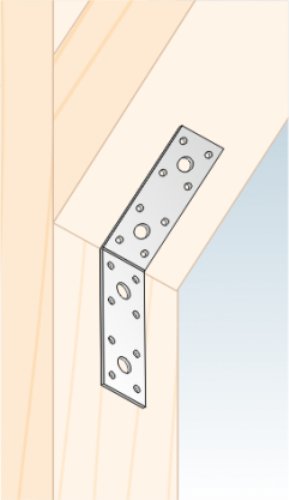

Kątowniki przeznaczone do łączenia drewnianych elementów pod kątem 135 stopni. Zapewniają mocne, estetyczne i profesjonalne łączenia różnych elementów konstrukcyjnych, wykonywanie zastrzałów, mieczy lub przekątnych wzmocnień elementów ramowych.

Posiadają one szeroką gamę przemyślanych układów otworowania, dzięki czemu można je stosować zarówno w standardowych rozwiązaniach, jak i dobierać pod indywidualnie projektowane złącza.

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 2,5mm.

PARAMETRY:

• długość - 100mm
• wysokość - 100mm
• szerokość  - 35mm
• grubość blachy - 2,5mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów -16 otworów ø5mm, 4 otwory ø11mm
• nośność - 5,1kN

MOCOWANIE:

• gwoździe pierścieniowe ANCHOR ø4
• wkręty ciesielskie do łączników
• wkręty do drewna ø6mm, 10mm

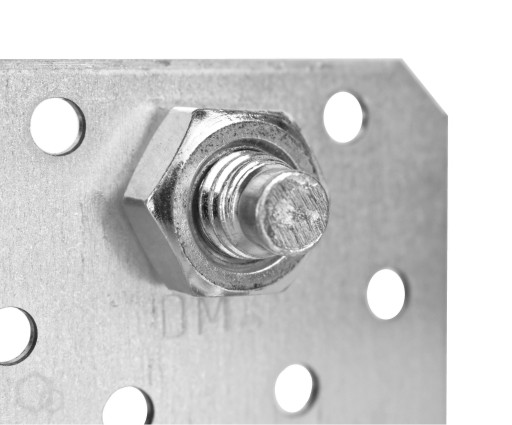

• stalowe śruby rozporowe M10
• kotwy wklejane M10 itp.

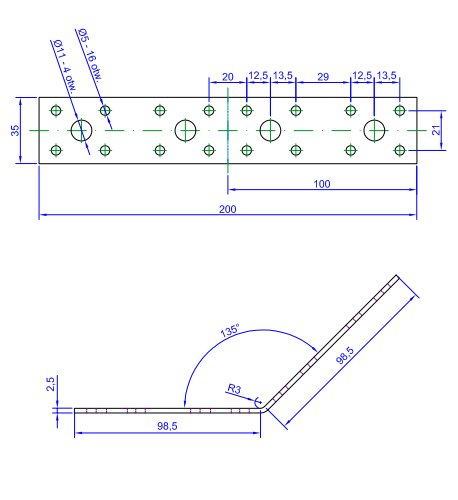

RYSUNEK TECHNICZNY:

• KLR1 - 50 x 50 x 35 x 2,5 [mm]
• KLR2 - 70 x 70 x 55 x 2,5 [mm]
• KLR3 - 90 x 90 x 65 x 2,5 [mm]
• KLR4 - 100 x 100 x 35 x 2,5 [mm]
• KLR5 - 105 x 105 x 90 x 2,5 [mm]
• KLR6 - 140 x 140 x 55 x 2,5 [mm]

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas łączniki charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

ZASTOSOWANIE:
