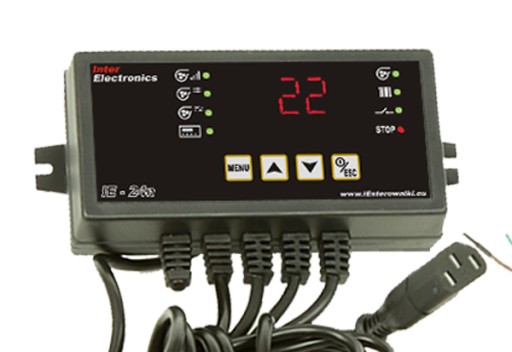

Контроллер печи котла IE24 Насос Вентилятор!!

Sterownik IE24

do kotła, kominka, pieca C.O.

ze sterowaniem proporcjonalnym.

Sterownik obsługuje:

• Dmuchawę,
• Pompę c.o.,
• Termostat pokojowy.

W tej samej serii serowników, na innych naszych aukcjach dostępne również z obsługą:

czujnika temperatury spalin PT1000 IE25

pompy CWU IE26

podajnika IE28.

Zestaw zawiera:

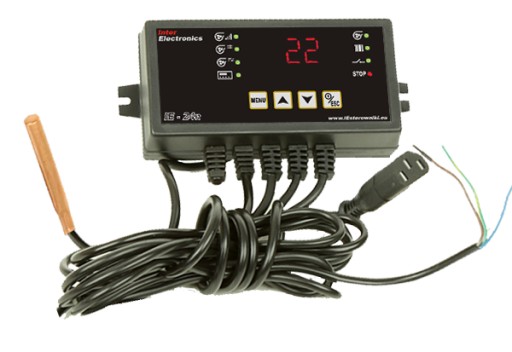

• Regulator kotła IE24 z pełnym okablowaniem,
• wspornik oraz śruby do przykręcenia sterownika,
• instrukcję obsługi oraz kartę gwarancyjną,

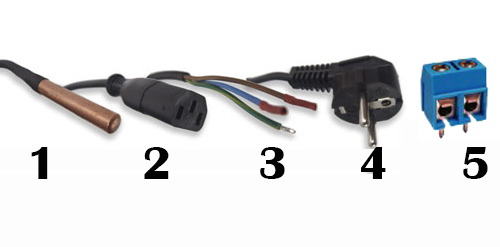

DŁUGOŚCI PRZEWODÓW:

1. czujnik kotła -  L = 0,6 m. fi=9 mm
2. dmuchawa - L = 0,6 m.
3. pompa c.o. - L = 1,5 m.
4. zasilanie  - L = 1,5 m.
5. złącze do podłączenia termostatu pokojowego ( terminal block )

Sterownik charakteryzuje prosta obsługa i niezawodność.

• Diody sygnalizują pracę dmuchawy, pompy i termostatu pokojowego,
• Sterownik wyświetla temp. kotła
• Naciskając strzałki góra/dół zmieniamy temperaturę zadaną kotła od 35 st. C do 80 st. C
• START/STOP jednym przyciskiem przechodzimy w automatyczny tryb pracy dmuchawy.
• Pamięć funkcji podczas braku zasilania
• Anty stop funkcja ta zapobiega zatarciu pompy w sezonie letnim gdy jest ona nieużywana. Regulator co 10 dni załącza pompę na 10 sekund.
• Anty zamarzanie zapobiega zamarznięciu wody w instalacji C.O. załączając pompę poniżej 7*C.
• regulowana moc dmuchawy 1-10, przeskok 10%,
• czas przedmuchu: 5-30 sek. OFF wyłączenie przedmuchów
• przerwa przedmuchu 1-30 min. z menu głównego.

Parametry ustawiane z menu serwisowego:

• Histereza kotła od 1 st.C do 5 st.C fabrycznie 1 st.C
• Zakres regulacji określa ile stopni przed temp zadaną kotła sterownik zmniejsza obroty dmuchawy od 1 do 8 st.C fab. 7
• Czas wygaszania od 10 do 240 minut, fab 30. Po spadku temp. 10 st.C poniżej Temp. Zadanej Sterownik zaczyna odmierzać czas ustawiony parametrze. Jeżeli po jego upływie nie osiągnie temp zadanej, sterownik wyłączy dmuchawę.
• Temperatura alarmu kotła: zakres 60-90 st.C fab 85 st.C. Po osiągnięciu zbyt wysokiej temp. sterownik załączy alarm dźwiękowy i pompę oraz wyłączy dmuchawę
• Minimalne obroty dmuchawy: 1-70% fab. 25% określa od jakich obrotów będzie startował wentylator. Ustawiamy je tak aby wirnik swobodnie się obracał, a dmuchawa nie "buczała". Parametr szczególnie przydatny przy występowaniu wybuchów gazów.
• Temperatura załączenia pompy co: 20-70 st.C fab. 35 st.C Wyłączenie nastąpi 3 st.C poniżej.
• czas pracy i postoju pompy 1-240 min. ustawiane oddzielnie. Wykorzystywane przy współpracy z termostatem pokojowym.
