РАЗЪЕМ РАВНОУГЛОВОЙ KLR6 135 140x140x55

KĄTOWNIK ŁĄCZNIKOWY 135° KLR6

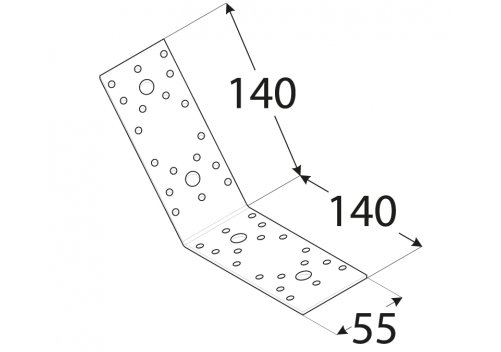

Wymiary: 140mm x 140mm x 55mm x 2,5mm

Kątowniki przeznaczone do łączenia drewnianych elementów pod kątem 135 stopni. Zapewniają mocne, estetyczne i profesjonalne łączenia różnych elementów konstrukcyjnych, wykonywanie zastrzałów, mieczy lub przekątnych wzmocnień elementów ramowych.

Posiadają one szeroką gamę przemyślanych układów otworowania, dzięki czemu można je stosować zarówno w standardowych rozwiązaniach, jak i dobierać pod indywidualnie projektowane złącza.

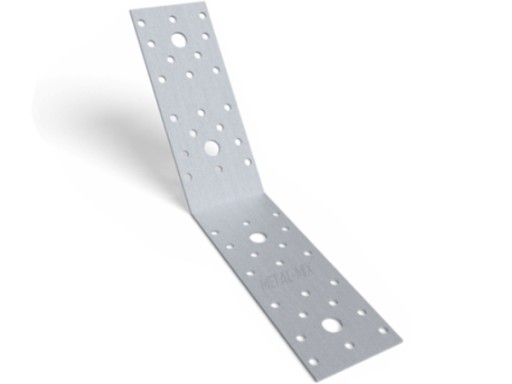

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 2,5mm.

PARAMETRY:

• długość - 140mm
• wysokość - 140mm
• szerokość  - 55mm
• grubość blachy - 2,5mm
• materiał - DX51D + Z275
• ochrona antykorozyjna - ocynk
• ilość otworów  - 36 otworów ø5mm, 4 otwory ø11mm
• nośność - 7,2kN

MOCOWANIE:

• gwoździe pierścieniowe ANCHOR ø4

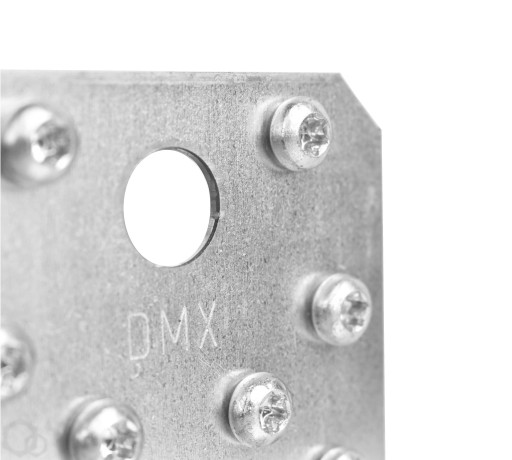

• wkręty ciesielskie do łączników
• wkręty do drewna ø6mm, 10mm

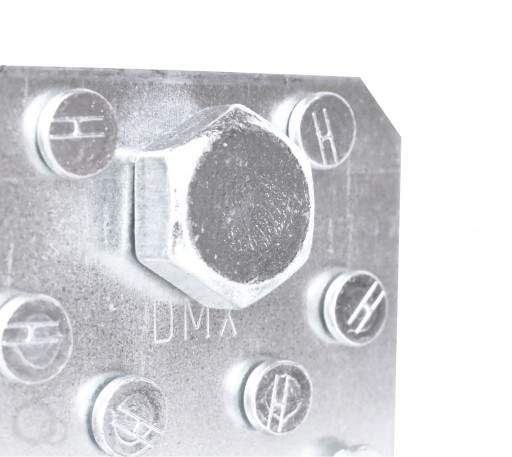

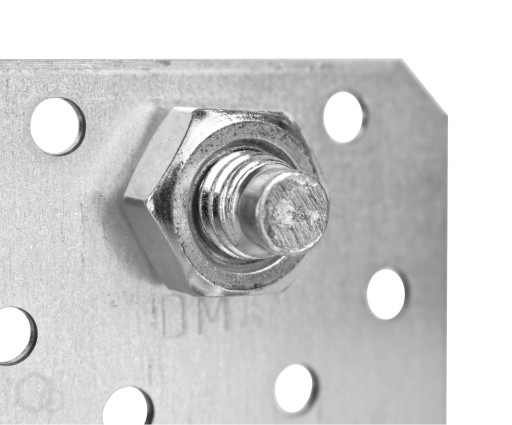

• stalowe śruby rozporowe M10
• kotwy wklejane M10 itp.

RYSUNEK TECHNICZNY:

• KLR1 - 50 x 50 x 35 x 2,5 [mm]
• KLR2 - 70 x 70 x 55 x 2,5 [mm]
• KLR3 - 90 x 90 x 65 x 2,5 [mm]
• KLR4 - 100 x 100 x 35 x 2,5 [mm]
• KLR5 - 105 x 105 x 90 x 2,5 [mm]
• KLR6 - 140 x 140 x 55 x 2,5 [mm]

DOKUMENTACJA TECHNICZNA:

• Europejska Aprobata Techniczna
• Deklaracja Właściwości Użytkowych
• Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas łączniki charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

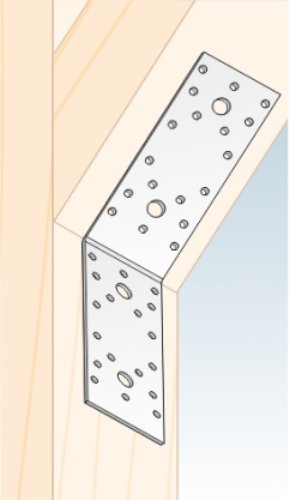

ZASTOSOWANIE:
