⭐️Kominek z płaszczem wodnym o mocy 12 kW ZUZIA Ø 200⭐️

➡️ Doskonała jakość w dobrej cenie!

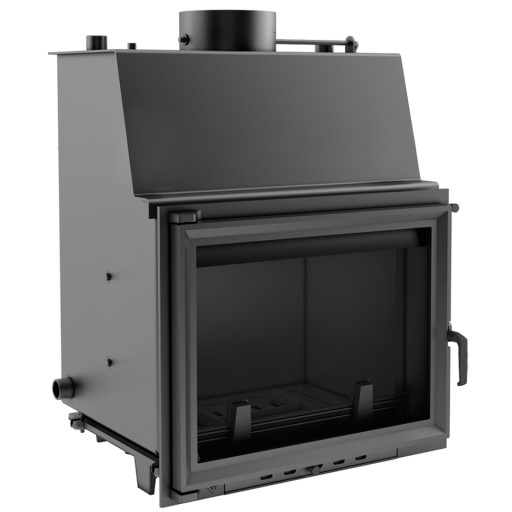

⭐️Wkład kominkowy z płaszczem wodnym ZUZIA

• korpus i front wkładu wykonane ze stali przeznaczonej do pracy w podwyższonych temperaturach
• wbudowane płomieniówki i wysoki czopuch, które zwiększają powierzchnię wymiany ciepła
• zakres mocy grzewczej od 5 do 15 kW
• wysoka sprawność aż 81%
• zabezpieczenie przed przegrzaniem za pomocą wbudowanej wężownicy - króciec wejścia/ wyjścia 1⁄2”.
• Spełnia kryteria EKOPROJEKTU i normy BImSchV 2
• w opcji kominka dolot powietrza fi 100 mm

Gratisy:

✅ Płomieniówki

✅ Wężownica

✅ System czystej szyby

✅ Szyber

✅ Popielnik

⭐️SPECYFIKACJA TECHNICZNA⭐️

• Moc nominalna (kW) 12,0
• Średnia moc z wody (kW) 8,0
• Zakres mocy grzewczej (kW) 5.0 - 15.0
• Sprawność cieplna (%) 81,0
• Max ciśnienie robocze (bar) 2,0
• Średnica wylotu spalin (mm) 200
• Spełnia kryteria EKOPROJEKTU Tak
• Przeznaczony do rekuperacji Nie
• Rodzaj paliwa zalecane sezonowane drewno liściaste o wilgotności ≤20%
• Waga (kg) 160,0
• Pojemność wody (l) 38,0
• Emisja CO (przy 13% O 2 ) ≤ podawana w %0,09
• Temperatura spalin (℃) 255,0
• Max długość polan (cm) 50
• Emisja pyłków (pył) (mg/Nm3) 33,0
• Zgodność z normą BImSchV 2 Tak
• Współczynnik efektywności energetycznej EEI 106,70
• Rodzaj przeszklenia proste
• Otwieranie drzwi w lewo
• Materiał wykonania stal, żeliwo
• Szerokość (cm) 65,20
• Wysokość (cm) 86,90
• Głębokość (cm) 49,60
• Dolot powietrza Tak
• Wyłożenie komory spalania Nie
• Popielnik Tak
• Ozdobna szyba typu glass Nie
• Wężownica Tak

⭐️Wymiary:

➡️WKŁAD DOPOSAŻONY W DOLOT ZIMNEGO POWIETRZA Z ZEWNĄTRZ

☘️EKOLOGICZNE PODEJŚCIE

Zaawansowana konstrukcja palenisk oraz pełna kontrola nad procesem spalania pozwala ograniczyć do minimum emisje CO i pyłu do atmosfery. Produkowane przez nas urządzenia są ekonomiczne w użytkowaniu i co najważniejsze ekologiczne.

☘️ WYMAGANIA PRAWNE WKŁADÓW KOMINKOWYCH

Wkłady kominkowe Kratki.pl spełniają nie tylko wymagania dyrektywy Ekoprojektu  ale również rygorystyczne normy BImSchV 2

➡️MAKSYMALNE WYKORZYSTANIE ENERGII

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowanemu materiałowi - wysokogatunkowej stali.

Wbudowane płomieniówki i wysoki chopuch, które zwiększają powierzchnię wymiany ciepła.

Zwiększona powierzchnia wymiany ciepła dzięki wbudowanym płomieniówkom i wysokiemu czopuchowi.

Regulacja ciągu powietrza za pomocą wbudowanego szybra.

Ręczna kontrola nad procesem spalania powietrza pobieranego z pomieszczenia poprzez popielnik.

➡️BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Doskonała szczelność, dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.

Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

Zabezpieczenie przed przegrzaniem za pomocą wbudowanej wężownica - króciec wejścia/ wyjścia 1⁄2”.

➡️WYGODNE UŻYTKOWANIE

Klasyczny front wkładu wyposażony w ceramikę żaroodporna wytrzymującą temperaturę do 660°C.

System zimnej klamki ograniczający ryzyko oparzenia się, dzięki możliwości jej zdjęcia podczas palenia.

Ozdobny płotek ułatwia utrzymanie czystości użytkowania oraz zabezpiecza przed wypadaniem drewna.

Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.

➡️Przykładowy schemat podłączenia wkładu kominkowego z płaszczem wodnym

(układ zamknięty).

1. Wkład kominkowy z płaszczem wodnym

2. Wylot spalin

3. Centralka sterująca MSK GLASS

4. Pompa C.O.

5. Króciec obiegu wody C.O. (1"wewn.)

6. Króciec wężownicy (1/2" wew.)

7. Króciec czujnika zaworu termicznego (1/2" wew.)

8. Zawór termostatyczny

9. Podłączenie kanalizacji

10. Zasilanie z wodociągu

➡️Przykładowy schemat podłączenia wkładu kominkowego z płaszczem wodnym

z kotłem gazowym:

1. Wkład kominkowy z płaszczem wodnym
2. Wylot spalin
3. Sterowany elekt. dolot powietrza
4. Otwarte naczynie wzbiorcze
5. Automatyczne uzupełnienie wody ( z wodociągu)
6. Pompa C.O.
7. Centralka sterująca MSK GLASS
8. Zasilanie z wodociągu
9. Rozdzielacz C.O.
10. Odbiornik ciepła C.O.
11. Rura bezpieczeństwa min x 25mm wewnątrz
12. Rura wzbiorcza min x 25mm wewnątrz
13. Rura spustowa do kanalizacji
14. Rura przelewowa do kanalizacji
15. Piec C.O.
16. Zasilanie instalacji C.O.
17. Powrót z instalacji C.O.
18. Zawór zwrotny
19. Zawó termostatyczny Watts
20. Króciec obiegu wody C.O. (1"wewn.)
21. Króciec wężownicy (1/2" wew.)
22. Króciec czujnika zaworu termicznego (1/2" wew.)
23. Gniazdo czujnika temperatury MSK GLASS
24. Płytowy wymiennik ciepła
