КАНАЛЬНЫЙ ВОДОНАГРЕВАТЕЛЬ НКВ 250-4 РЯДА 19кВт

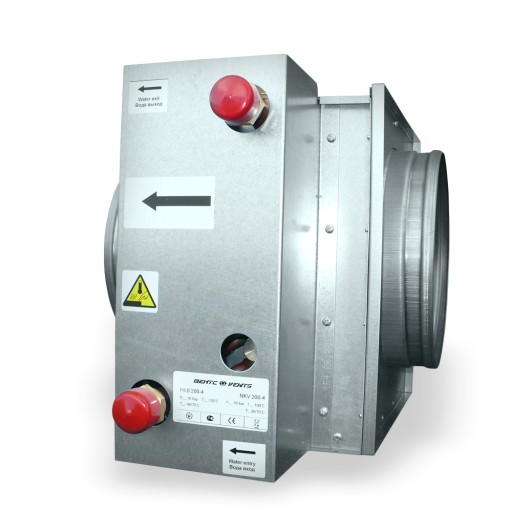

WODNA NAGRZEWNICA KANAŁOWA NKV Ø250 - VENTS

moc maksymalna 19kW, liczba rzędów rur: 4.

DANE TECHNICZNE:

• wykonana ze stali ocynkowanej,
• ilość rzędów rur: 4,
• średnica przyłącza Ø250,
• do nawiewnych systemów wentylacji,
• do nagrzania lub dogrzania powietrza w systemach kanałów wentylacyjnych,
• do podłączenia z kanałami okrągłymi,
• elementy grzejne wykonane z rur miedzianych z aluminiowym ożebrowaniem,
• dopuszczalne ciśnienie robocze 1.6 MPa (16 bar) przy temperaturze wody 100°C,
• opcjonalnie możliwe podłączenie czujnika zabezpieczającego przed zamarzaniem (G 1/4").

OPIS

Kanałowe nagrzewnice wodne przeznaczone do podgrzewania nawiewanego powietrza w systemach wentylacji o przekrojach okrągłych.

A - Temperatura powietrza po użyciu nagrzewnicy

B - Prędkość powietrza przepływającego przez nagrzewnicę

C - Wydajność powietrza przepływającego przez nagrzewnicę

D - Temperatura zewnętrzna powietrza

E - Wydajność wody przepływającej przez nagrzewnicę

F - Spadek ciśnienia wody

G - Moc nagrzewnicy

Przykład obliczania parametrów wodnej nagrzewnicy:

Dla wydajności 1000 m3/h, prędkość powietrza w przekroju nagrzewnicy wynosi 3,4 m/s (1).

Aby znaleźć temperaturę, do której możliwe jest nagrzewanie powietrza, należy od punktu przecięcia wydajności (1) z linią obliczeniową zimowej temperatury (opadająca niebieska linia np. -20ºC) przeprowadzić w lewo linię (2) do przecięcia ze spadkiem temperatury wody (np. 70/50) i poprowadzić prostopadłą z osi temperatury powietrza po przejściu przez nagrzewnicę (28ºC) (3).

Dlatego, aby określić moc nagrzewnicy trzeba od punktu przecięcia wydajności (1) z linią obliczeniową zimowej temperatury (wznosząca się czerwona linia np. -20ºC) przeprowadzić na prawo linię (4) w celu przecięcia ze spadkiem temperatury wody (np. 70/50) i poprowadzić prostopadłą na oś mocy nagrzewnicy (19,0 kW ) (5).

Aby określić niezbędną wydajność nagrzewnicy, trzeba opuścić prostopadłą (6) na linię wydajności wody przepływającej przez nagrzewnicę (0,23 l/s).

Aby określić spadek ciśnienia wody w nagrzewnicy, koniecznie trzeba znaleźć punkt przecięcia linii (6) z wykresem straty ciśnienia i przeprowadzić w prawo prostopadłą (7) na oś spadku ciśnienia wody (17,0 kPa).

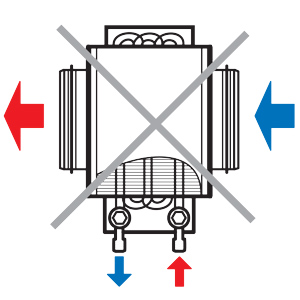

Połączenie w kierunku przeciwnym do strumienia powietrza.

Podłączenie w tym samym kierunku co strumień powietrza.

WYMIARY

• ØD - 248mm
• B - 470mm
• H - 350mm
• H3 - 270mm
• L - 350mm
• L1 - 28mm
• L2 - 65mm
• L3 - 270mm
• K - G 1''
