ЖК-дисплей OLED 0,96 дюйма SPI I2C SSD1306 ARDUINO RPi

OLED 0,96" Blue SPI I2C

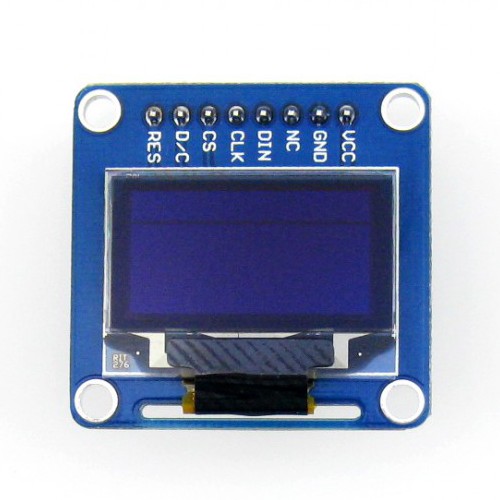

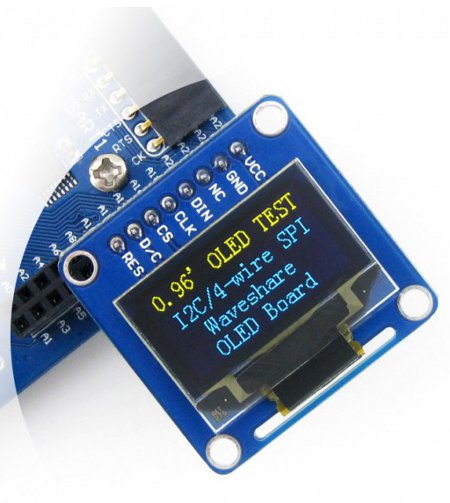

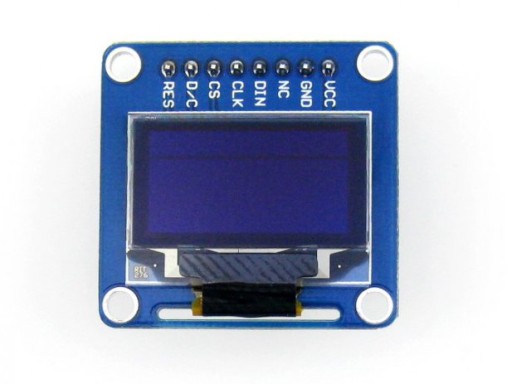

Wyświetlacz OLED o przekątnej 0,96" i rozdzielczości 128 x 64 px. kolor wyświetlanych znaków - niebieski, żółty. Ekran oparty na sterowniku SSD1306 pracuje z napięciami 3,3 V oraz 5 V, komunikuje się poprzez SPI lub I2C. Posiada wlutowane proste złącza goldpin. Wyświetlacz kompatybilny z ARDUINO, obsługiwany przez wiele bibliotek, między innymi u8glib

• Napięcie pracy: od 3,3 V do 5,0 V
• Sterownik: SSD1306
• Komunikacja: 3-wire SPI, 4-wire SPI, I2C
• Typ wyświetlacza: OLED
• Przekątna: 0,96"
• Rozdzielczość: 128 x 64 px
• Kolory: niebieski, żółty

• Kąt widzenia: powyżej 160 °
• Temperatura pracy: od -20 °C do 70 °C
• Wlutowane złącza goldpin - raster 2,54 mm
• Wymiary: 33 x 33,5 mm

W zestawie

• LCD OLED 0,96"

Wiki: www.waveshare.com/wiki/0.96inch_OLED_(B)

Interface

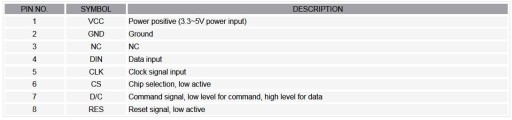

Komunikacja z wyświetlaczem odbywa się poprzez interfejs SPI lub I2C. Opis poszczególnych wyprowadzeń znajduje się w poniższej tabeli.

Konfiguracja interfejsu

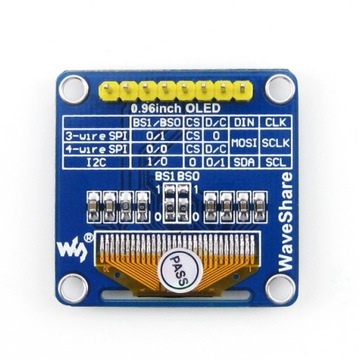

Wybór magistrali komunikacyjnej SPI, a I2C odbywa się przy pomocy zworki BS0 i BS1, które znajdują się na odwrocie płytki. Domyślnie wyświetlacz pracuje w trybie 4-przewodowe SPI. Szczegółowe informacje są zamieszczone w tabeli poniżej.

Development resources: demo codes, schematic, datasheets, etc.

Wiki: www.waveshare.com/wiki/0.96inch_OLED_(B)
