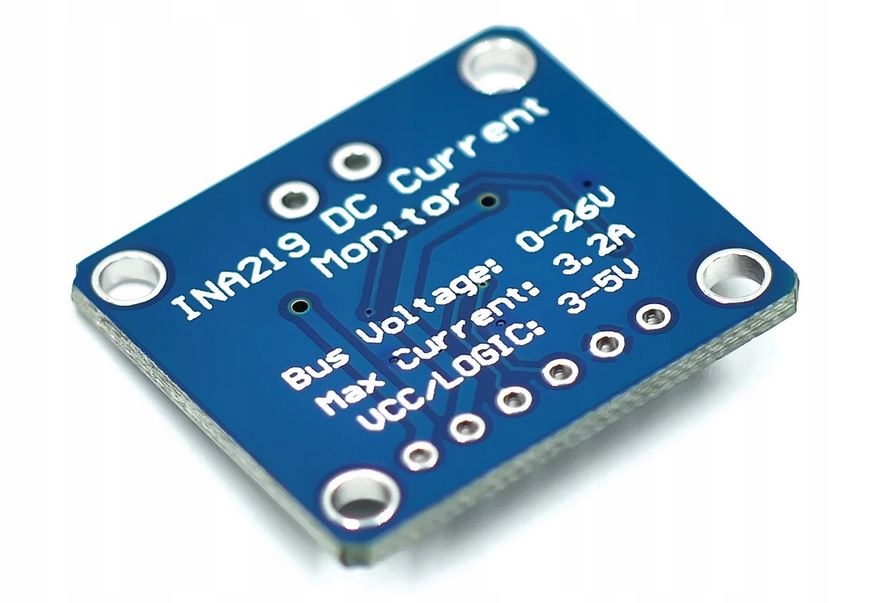

Moduł pomiaru prądu oraz napięcia INA219 I2C

Moduł z układem INA219 - dwukierunkowym czujnikiem prądu, mocy i napięcia 0V do 26V. Wynik pomiaru odczytujemy cyfrowo magistralą I2C. Działanie układu polega na pomiarze spadku napięcia na rezystorze bocznikującym oraz na odczycie wartości napięcia mierzonego, na podstawie tych wartości możemy odczytać wartość przepływającego prądu oraz moc pobieraną przez obciążenie. Zmieniając wartość bocznika, można zmienić zakres pomiarowy prądu.

• napięcie zasilania oraz pracy części cyfrowej: 3-5V
• napięcie mierzone: 0-26V
• maksymalny prąd mierzony: 3.2A
• dokładność: 1%, 12 bitowy przetwornik AD
• rozdzielczość: 0.1μA
• odczyt wyników pomiaru: cyfrowy, magistrala I2C
• możliwość zmiany adresu na magistrali I2C za pomocą rezystorów

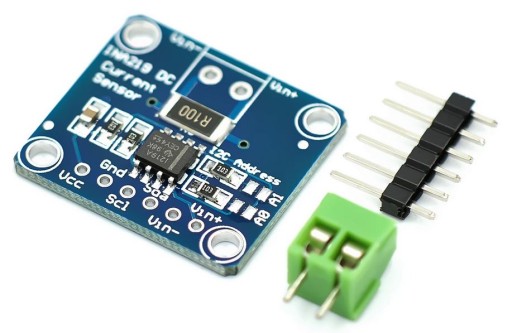

W zestawie

• Moduł z układem INA219
• Złącze oraz listwa goldpin /nie wlutowane/
