4k/12Vdc Радиопульт дистанционного управления Радиосвязь 4 канала Контроллер 2 пульта дистанционного управления

STER-MAX 4K/12V  - zdalne sterowanie 4-przekaźnikowe z 2 pilotami.

Instrukcja jest do pobrania na dole aukcji.

UWAGA !! Bardzo ważne !!  Ze sterownika nie wychodzi żadne napięcie. Na wyjściu sterownika są przekaźniki. By sterować jakimś urządzeniem należy najpierw doprowadzić napięcie do styku COM - wtedy dopiero po załączeniu przekaźnika - napięcie pojawi się na styku NO.

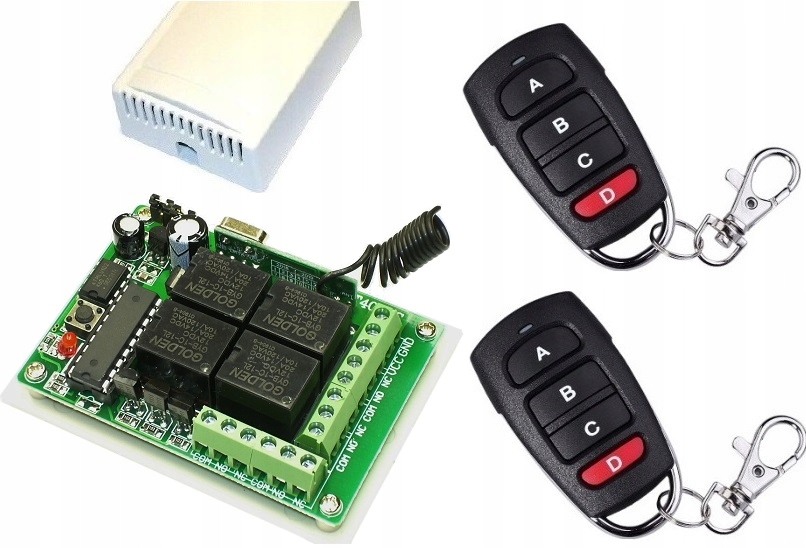

Zawartość tej aukcji:

1. centralka 4K/12VDC w obudowie (12VDC - napięcie stałe stabilizowane),
2. dwa zaprogramowane piloty 4-przyciskowe z bateriami w obudowie - 4pl (jak na zdjęciu głównym).

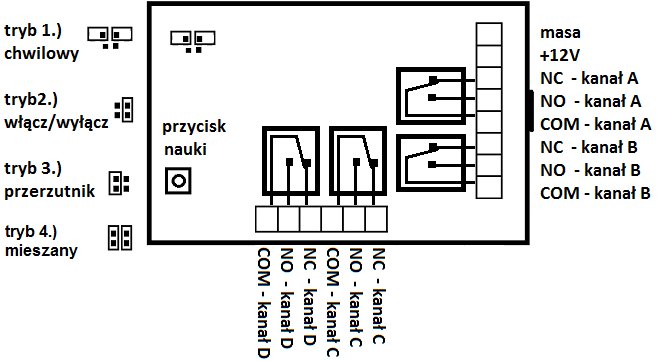

Sterownik może pracować w jednym z czterech trybów (tryby programujemy zworkami w centralce przy wyłączonym zasilaniu):

1. monostabilny - chwilowy (ustawiony fabrycznie) - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika na czas trzymania przycisku.
2. bistabilny - włącz/wyłącz - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika. Kolejne naciśnięcie tego przycisku powoduje wyłączenie przekaźnika. Kanały pracują niezależnie. Mogą być dowolnie niezależnie włączane i wyłączane.
3. przerzutnik - naciśnięcie przycisku na pilocie powoduje załączenie odpowiadającego mu przekaźnika i jednoczesne wyłączenie innego kanału. Kolejne naciśnięcie tego samego przycisku nic nie zmienia. W tym trybie zawsze jeden przekaźnik jest załączony. Przekaźniki „przerzucane” są jednocześnie – są od siebie zależne.
4. mieszany - przekaźniki A, B pracują w trybie wł./wył. , a przekaźniki C, D w trybie chwilowym.

Specyfikacja techniczna:

• Sterowniki serii Ster-Max wymagają zasilania VDC - napięcie stałe stabilizowane. Niedopuszczalne jest zasilanie sterownika z transformatora z Mostkiem Graetza bez dodatkowej stabilizacji.
• wymiary sterownika 55 x 75 x 28 mm.
• Zasięg pilota : do 50 m.
• Pobór prądu w czasie czuwania - ok. 11 mA.
• Po załączeniu każdy przekaźnik pobiera ok. 30 mA.
• Obciążalność przekaźników: 10A.
• Do sterownika można zaprogramować 29 pilotów (programując trzydziestego – pierwszy wypada),
