AD9854 Модуль генератора DDS 100 МГц________BTE-458

AD9854 moduł generatora DDS 100MHz

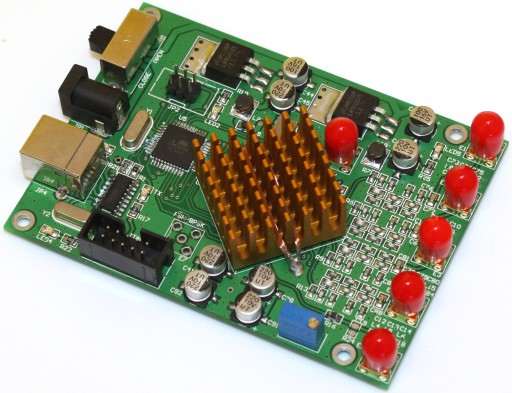

Moduł generatora DDS zbudowanego w oparciu o układ AD9854 produkcji Analog Device.

Dane techniczne układu AD9854:

• zakres generowanych częstotliwości: 0-100MHz
• 4 kanały wyjściowe dla SINusoidy 0, 90, 180, 270
• 1 wyjście przebiegu prostokątnego
• złącza wyjściowe SMA
• Single Tone, FSK, Ramped FSK, Chirp, BPSK.
• złącze USB do współpracy z oprogramowaniem PC

Lista rozkazów sterujących:

• void init_9854(void);
• void AD9854_phase1_adjust(unsigned int phase_value);
• void AD9854_phase2_adjust(unsigned int phase_value);
• void AD9854_frequency1_tuning_word(double frequency_value);
• void AD9854_frequency2_tuning_word(double frequency_value);
• void AD9854_delta_frequency_word(double delta_frequency_value);
• void AD9854_update_clock(unsigned long update_clock_value);
• void AD9854_ramp_rate_clock(unsigned long clock_value);
• void AD9854_control_bit(struct AD9854_bit control_bit_value);
• void AD9854_I_gain(unsigned int gain_value);
• void AD9854_Q_gain(unsigned int gain_value);
• void AD9854_shaped_keying_ramp_rate(unsigned char ramp_value);
• void AD9854_QDAC(unsigned int QDAC_value);
