Inteligentny sterownik schodowy 11-17k LCD ST (nowa wersja)

Inteligentny sterownik oświetlenia schodowego 11-17k LCD: w obudowie na szynę DIN, z wyświetlaczem LCD (zielone podświetlenie) - 1szt.

Współpracujące czujniki:

wszystkie typy z 0 - logiczne, 1 - logiczne oraz napięciowe 0-5V (ustawiany zakres).

Instrukcja w załączniku (poniżej w pdf) lub skanuj kod QR.

UWAGA: PRZYPOMINAMY, IŻ NA TEJ AUKCJI SPRZEDAWANY JEST TYLKO STEROWNIK, BEZ CZUJNIKÓW!

Czujki optyczne standard 0,8m sprawdzą się najlepiej na tak zwanych schodach otwartych, które tylko jedną powierzchnią stykają się ze ścianą. Są to czujki optyczne typu refleksyjnego, które w jednej obudowie łączą nadajnik z odbiornikiem. Dzięki temu montaż tych czujników schodowych jest jednostronny - NIE jest wymagana instalacja odbiornika czy lusterka po przeciwnej stronie niż czujnik.

Katalogowy zasięg tego typu czujników określony jest na 0,8m. Nasz firma przetestowała oferowane czujki i informujemy naszych klientów, że realny zasięg wynosi 50-60cm. Uwzględniając szerokość nóg idącego człowieka oraz fakt, że poruszamy się zazwyczaj środkiem schodów, zasięg ten jest wystarczający dla biegów schodowych o standardowej szerokości stopni schodowych 80-90cm.

Z naszych doświadczeń wynika, iż ważne jest, aby naprzeciwko czujnika optycznego standard 0,8m, w odległości do 1,5 metra nie było przeszkód, zwłaszcza dużych jasnych powierzchni (np. biała ściana). Obiekty takie, mimo iż teoretycznie znajdują się poza zasięgiem czujnika, odbijają dużą ilość światła i mogą zakłócać prawidłowe działanie czujki schodowej.

Optymalna wysokość montażu czujnika jako elementu systemu oświetlenia schodów to minimum 30cm nad podłogą.

Czujki można oczywiście montować i maskować również w inny, dowolny sposób. Wymiary samej czujki to: średnica 18mm - bez czarnego pierścienia montażowego, długość 55mm. Minimalny wymagany otwór montażowy: średnica 20mm, długość 60-65mm.

Nowa wersja sterownika 11-17k LCD ST (Standard).

Nowe funkcje, regulacje, algorytmy, efekty.

Wersja pod większość czujek PIR, optycznych, sharp.

Czujki, maskownice itp. w zależności od wersji.

Nowość w ofercie. Sterownik schodowy LED 11-17k LCD ST (opcja wejścia trybu nocnego, wejście stałego świecenia, opóźnienie wygaszania, energooszczędny).

LCD w kolorze zielonym. Na życzenie w kolorze pomarańczowym, białym (szarym). Inne kolory LCD według dostępności.

Obsługuje od 11 do 17 stopni schodowych (punktów świetlnych).

Uniwersalna obudowa do montażu na szynę DIN.

Produkt polski. W tej klasie cenowej chyba najlepszy sterownik na schody (działa również pod czujki Sharp).

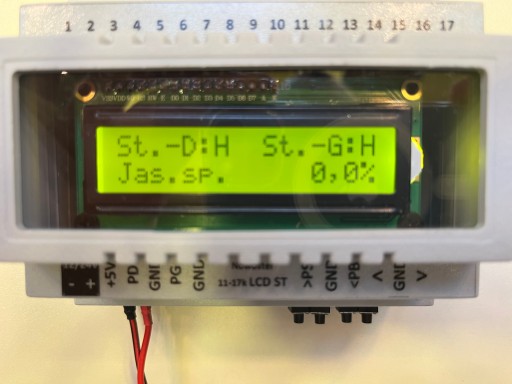

Łatwy montaż. Szybka instalacja (oznaczenia wejść/wyjść na płytce przy złączach zaciskowych). Mimo dość rozbudowanych algorytmów i funkcji to ustawianie i regulacje przyjazne użytkownikowi. Bardzo pomocny wyświetlacz LCD, który ułatwia ustawianie parametrów oraz testowanie i diagnostykę (np. czujek). Wyświetlacz LCD można wygasić co powoduje wysoką energooszczędność sterownika. Zastosowany tradycyjny wyświetlacz LCD 2x16 jest dużo bardziej energooszczędny od wyświetlaczy OLED itp. i w zupełności wystarczający do ustawień menu, regulacji i odczytów komunikatów pracy.

Do sterownika można podłączyć wiele typów i rodzajów czujek zasilanych napięciem 5V (ze sterownika) lub 12/24V (zasilanych z zasilacza).

Uwaga. Można mieszać typy czujek. Czyli np. na dół można podłączyć czujkę mini PIR wyzwalaną stanem wysokim a na górze czujkę optyczną Sharp analogową wyzwalaną progiem napięcia.

Przykładowe obsługiwane typy czujek:

Mini PIR HC-SR501 (standard wyzwalanie stanem wysokim) lub z adapterem (wyzwalane stanem niskim), SR505, SR602, AM312 itp.

Optyczne standard 0,8m E18-D80NK lub inne podobne klony (wyzwalane stanem niskim)

Optyczne Sharp cyfrowe z zasięgiem na stałe 80cm (z adapterem, wyzwalane stanem niskim)

Optyczne Sharp analogowe standard 150cm, mini 150cm , midi 80cm, 5m/ 500cm (wyzwalane progiem napięcia). Czujki optyczne Sharp to w większości przypadków najlepsze czujki na schody. Wąski kąt działania, szybkie w reakcji (poniżej 100ms), bezpieczne w działaniu (wiązka podczerwieni) oraz ustawiany zasięg powodują, że w tej klasie cenowej są bezkonkurencyjne.

Zastosowanie sterownika schodowego oprócz efektów wizualnych, bezpieczeństwa itp. to też realne oszczędności energii ponieważ schody są załączane na czas przejścia.

Parametry elektryczne:

Zasilanie DC 12/24V (od 8V do 30V).

Przystosowany do taśm LED zarówno 12V jak i 24V (np. COB). Praktycznie wszystkie typy standardowych taśm LED 12/24V.

Przystosowany do oczek LED (żarówek LED) 12V, 24V, 10V, 14V itp.

Uwaga. Żarówki LED z driverami muszą mieć opcje ściemniania PWM.

Pobór prądu (minimalne i maksymalne podświetlenie wyświetlacza LCD):

Dla 12V : 8mA do 15mA.

Pobór mocy:

100mW (minimalne podświetlenie LCD)

180mW (maksymalne podświetlenie LCD).

Obciążalność prądowa 1A na kanał (17A na sterownik).

Wysokiej klasy tranzystory mocy NMOSFET.

Sprawność sterowania LED 99,9%. To znaczy, że jeżeli na schodek jest 10W LED to strata mocy na tranzystorze nmosfet będzie 10mW (0,01W). Jeżeli na całe schody będzie 100W LEDa to strata mocy będzie wynosiła 0,1W.

Obsługiwana moc LED to maksymalnie 200W dla 12V lub 400W dla 24V.

Bezpiecznik polimerowy na zasilaniu 5V czujek oraz bezpieczniki polimerowe na wyjściach sterownia LED.

Kondensatory (1szt/ 470uF 35V) elektrolityczne wspomagające pracę zasilacza.

Kondensatory foliowe MKT (autoregeneracyjne) na wejściach cyfrowo analogowych sterownika.

Wyjście 5V do zasilania czujek. Maksymalne obciążanie 500mA.

Parametry mechaniczne:

Szerokość – 105mm

Wysokość – 90cmm

Grubość – 65mm

Złącza zaciskowe z rastrem 5mm na przekrój przewodu maksymalnie 2,5mm2.

Działanie sterownika:

Po wyzwoleniu czujki sterownik załącza oświetlenie schodowe skokowe lub płynnie. W zależności od ustawionego algorytmu działania czujek schody będą świeciły na ustawiony czas lub będą wygaszały się od wyzwolenia drugiej czujki. Sposób wygaszania ustawia się w menu LCD sterownika (wszystkie na raz, po kolei, losowe, naprzemiennie, odwrotnie itp.). W zależności od ustawionego algorytmu działania czujek przewidziana jest sytuacja osoby z naprzeciwka, zawracanie osoby itp.

Jeżeli ustawione opóźnienie wygaszania to LEDy najpierw zostaną wygaszone do poziomu jasności ustawionej w menu LCD na określony czas. Opóźnienie wygaszania to czasowe świecenie spoczynkowe wszystkich stopni schodowych. Następnie po tym czasie schody będą wygaszone do świecenia spoczynkowego dwóch skrajnych lub wszystkich kanałów (jeżeli będzie ustawione świecenie spoczynkowe w menu LCD).

Opóźnienie wygaszania ma na celu dodatkowe czasowe podświetlenie schodów po opuszczeniu schodów. Przykład: Osoby wchodzi na schody i zapalają się LEDy na ustawiony czas. Następnie osoba opuszcza schody i LEDy się wygaszają np. do poziomu 10% i schody jeszcze świecą tą jasnością np. 2 minuty. Po tym czasie jak nie zadziała jakaś czujka to schody wygaszą się do 0% lub do poziomu jasności spoczynkowej dwóch skrajnych lub wszystkich schodów.

Funkcje i regulacje sterownika:

Funkcja świecenia stałego od wejścia PS (timer). Do sterownika można podłączyć przycisk lub przyciski (monostabilne, chwilowe, dzwonkowe) równolegle i używać funkcji świecenia stałego. Załączenie przyciskiem świecenia stałego uruchamia timer. Można tym samym lub drugim przyciskiem wyłączyć. Jeżeli się nie wyłączy to funkcja wyłączy się po ustawionym czasie.

Wejście PB (blokady) służy do blokowania sterownika osobno niż od fotorezystora (np. inteligentny dom, inna czujka zmierzchu itp.)

Wejście PS w trycie ciągłym to funkcja świecenia stałego ciągła. Można podłączyć przełącznik, czujkę, lub sygnał inteligentnego domu. Tak długo jak na wejście będzie podawany sygnał 0 logiczne to będzie stałe świecenie z jasnością ustawioną w menu LCD. Do wejścia można podłączyć urządzenia wykonawcze inteligentnego domu np. Homekit (apple), Alexa (amazona) czy Google home.

Menu główne LCD:

Szybkość zapalania

Szybkość gaszenia

Nierównomierność (nieliniowość) zapalania

Nierównomierność (nieliniowość) gaszenia

Rozmycie (trybu płynnego) zapalania / lub tryb skokowy

Rozmycie (trybu płynnego) gaszenia / lub tryb skokowy

Algorytm gaszenia ( 1 do 10)

Jasność maksymalna efektu

Czas maksymalnego świecenia (jak wszystko schody zapalone od wyzwolenia czujki)

Czas opóźnienia wygaszania (czasowe świecenie spoczynkowe wszystkich kanałów)

Szybkość wygaszania opóźnienia

Jasność opóźnienia wygaszania

Jasność spoczynkowa

Tryb świecenia spoczynkowego (skrajne/wszystkie)

Algorytm działania czujek (1 do 4)

Jasność świecenia stałego od wejścia PS (od przycisku lub przycisków równolegle)

Timer funkcji świecenia stałego od wejścia PS

Jasność świecenia stałego od wejścia TS (np. od sygnału inteligentnego domu)

Jasność od wejścia PB (blokady)

Menu ustawień początkowych:

Wyzwolenie czujki dolnej (cyfrowe 0/L lub 1/H logiczne , analogowe)

Wyzwolenie czujki górnej (cyfrowe 0/L lub 1/H logiczne , analogowe)

Czas blokady czujki (aby dwie nogi nie były wykrywane jako dwie osoby)

Jasność wygaszania LCD (oszczędność energii)

Czas wygaszania LCD (czas po którym wygaszony zostanie LCD)

Liczba schodów ( od 11 do 17)

Start zasilania (opóźnienie startu głównie dla czujek PIR/stabilizacja czujek)

Reset do ustawień fabrycznych

Priorytety pracy:

Wejście PS w trybie TS (Tryb stałego świecenia ciągłego) ma najwyższy priorytet. Czyli jeżeli jest aktywowane od czujek lub od blokady lub od PS to jeżeli będzie sygnał ciągły od wejścia PS to on będzie wykonany.

Wejście PS monostabilne w trybie TIMER. Jeżeli np. będzie aktywne wejście blokady a przyjdzie sygnał od PS to będzie aktywna funkcja świecenia stałego w trybie Timer.

Wejście PB blokady

Funkcja zmierzchowa foto (blokada w dzień)

Wejścia od czujek mają najniższy priorytet. Oznacza to, że jeżeli choć jedna z powyższych funkcji (od 1 do 4) będzie aktywna to wejścia od czujek nie będą brane pod uwagę.

Wejście blokady w trybie nocnym działa zawsze.

Komunikaty pracy:

Na wyświetlaczu LCD pokazywane są aktualne stany pracy sterownika, info odnośnie sygnału czujek, ilości załączeń czujek itp. Przykładowe komunikaty to np. poziom jasności spoczynkowej, jasność oświetlenia przy fotorezystorze, stan czujek (np. napięcie na czujkach w trybie czujki analogowej), od której strony wyzwolona czujka, czas maksymalny świecenia, pozostały czas funkcji timer od wejścia PS, informacje o blokadzie foto, blokadzie PB, wejścia PS w trybie ciągłym, czas opóźnienia wygaszania itp.

Schemat podłączania

Podsumowanie

Sterownik schodowy 11-17k LCD ST polecamy wszystkim, którym zależy na uzyskaniu niesamowitego efektu świetlnego na schodach za rozsądną cenę!

PROMOCJA *** PROMOCJA *** PROMOCJA *** PROMOCJA

Skorzystaj już TERAZ! Oferta promocyjna obejmuje ograniczoną liczbę sterowników.

Dokumentacja/ instrukcje

Instrukcje dostępne w wersji elektronicznej w formacie pdf.

W trosce o środowisko nie dostarczamy instrukcji w wersji papierowej.
