OPAL Pro SATEL GRADE двойной уличный датчик

OPAL Pro zewnętrzna dualna czujka ruchu PIR+MW

Satel

Planując system alarmowy, należy pamiętać, aby nie skupiać się wyłącznie na wykrywaniu obecności intruza wewnątrz zabezpieczanego obiektu. Równie ważne – a może nawet ważniejsze    – jest to, by go wykryć jeszcze zanim wyrządzi szkody w budynku. Taką próbę przedostania się przez zewnętrzną strefę chronionego obiektu wykryją czujki z serii OPAL.

• pewność działania
• aktywny antymasking IR
• odporność na zwierzęta
• ochrona sabotażowa zabezpieczająca czujkę przed oderwaniem od podłoża oraz przed otwarciem obudowy
• wysoka odporność na niekorzystne warunki atmosferyczne
• możliwość zastosowania w systemach automatyki budynkowej dzięki wbudowanemu czujnikowi zmierzchu
• możliwość wyboru metody montażu dzięki dedykowanym uchwytom: kulowemu i kątowemu
• wygodna, zdalna konfiguracja czułości wszystkich torów detekcji i czujnika zmierzchu przy pomocy pilota OPT-1

Zastosowanie

OPAL Pro zapewnia doskonałą ochronę zewnętrzną budynków różnego typu i przeznaczenia. Urządzenie to sprawdzi się także jako ochrona wewnętrzna w obiektach przemysłowych, w których panują trudne lub specyficzne warunki środowiskowe (np. w halach, wiatach).

Czujki z serii OPAL można zastosować także do realizacji systemów alarmowych z automatyką domową. Umożliwia to czujnik zmierzchu, w który wyposażono OPAL Plus i OPAL Pro. Sterować można bezpośrednio przekaźnikami znajdującymi się w rozdzielni elektrycznej lub sterownikami automatyki. Czujki te mogą także współpracować z systemem KNX poprzez centralę alarmową z serii INTEGRA, umożliwiając proste i wygodne sterowanie np. roletami, oświetleniem zewnętrznym budynku, bramą garażową czy wjazdową.    Moment zadziałania można dobrać dzięki precyzyjnej regulacji czułości.

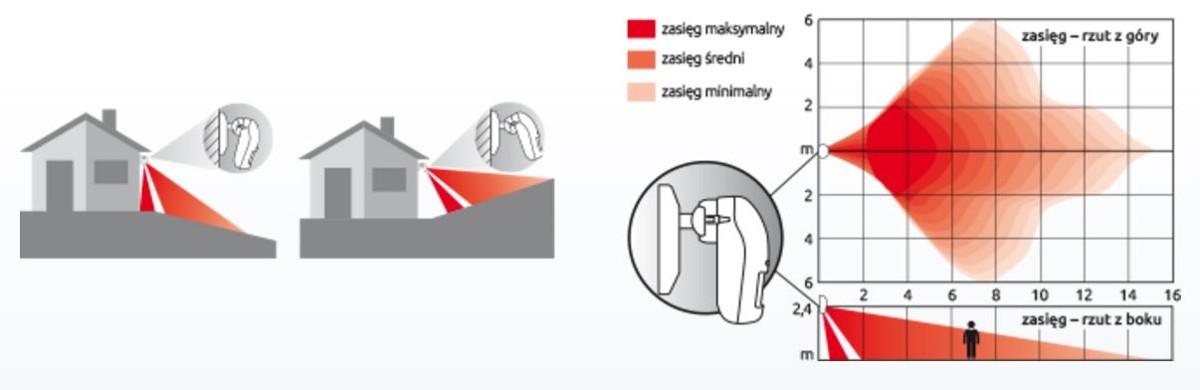

Zasięg działania

Kąt detekcji czujek OPAL wynosi aż 100°, a zasięg przekracza 15 m. Chroniony jest także obszar pod czujką, dzięki czemu każda próba podejścia intruza pod urządzenie celem jego uszkodzenia lub zerwania zostanie wykryta. Dodatkowo oprogramowanie czujek zostało opracowane tak, by przemieszczanie się małych zwierząt domowych nie wywoływało fałszywych alarmów.

Odporność na niekorzystne warunki atmosferyczne

Czujki zewnętrzne SATEL oferują stabilne działanie niezależnie od tego, czy pracują w deszczu, czy w dużym nasłonecznieniu, przy silnych podmuchach wiatru czy też w bardzo wysokich lub bardzo niskich temperaturach. Funkcjonalność taką zapewnia połączenie dualnej technologii detekcji z algorytmem autoadaptacji do warunków środowiskowych oraz automatyczną kompensacją zmian temperatury otoczenia. Odporność czujek z serii OPAL na trudne warunki pogodowe została potwierdzona w złożonych, długotrwałych testach.

Ochrona przed zamaskowaniem

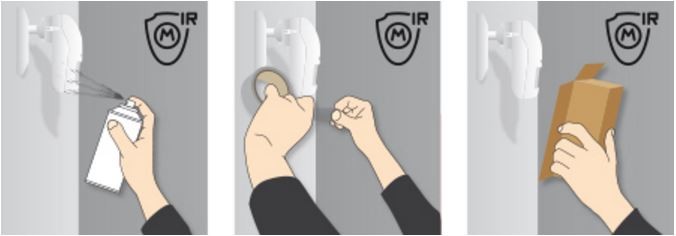

OPAL Pro została wyposażona w aktywny antymasking IR, dzięki któremu wykrywa próby m.in. zamalowania soczewki farbą lub lakierem, a także zakrycia materiałami o różnej grubości, fakturze i kolorze.

Konstrukcja czujki

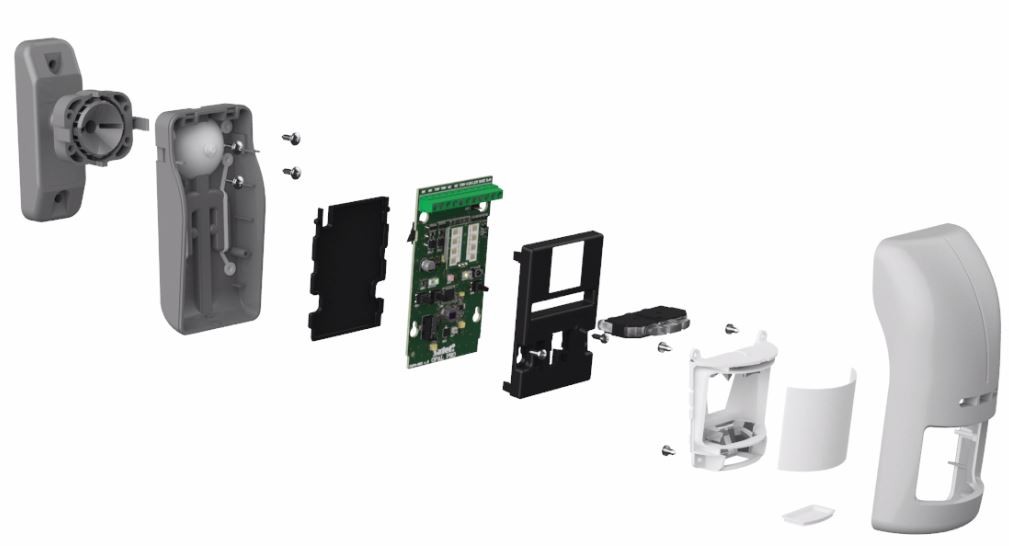

Wysoka jakość czujek z serii OPAL jest efektem połączenia najnowszych technologii oraz wieloletniego doświadczenia specjalistów firmy SATEL w projektowaniu i produkcji urządzeń do systemów sygnalizacji włamania i napadu. Dowodem na to jest zaawansowana konstrukcja czujek – zarówno części elektronicznej, jak i samej obudowy.

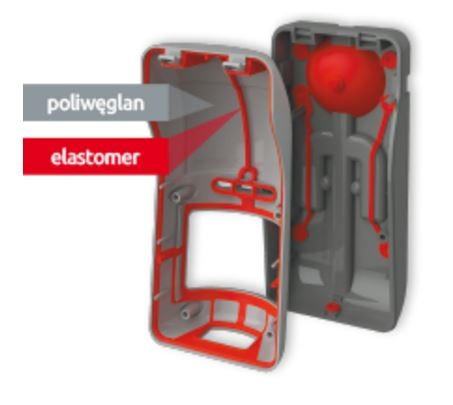

Do produkcji obudowy czujek zastosowano technologię wtrysku dwukomponentowego. Dzięki połączeniu poliwęglanu i elastomeru termoplastycznego powstała bryzgoszczelna    konstrukcja o klasie szczelności IP54. Obudowa ta chroni elektronikę urządzenia przed zjawiskami, które mogą mieć na nią destrukcyjny wpływ, m.in. deszczem, śniegiem, mgłą, czy wilgocią. Czujki cechuje również duża wytrzymałość mechaniczna oraz odporność na promieniowanie UV, dzięki czemu wygląd zewnętrzny urządzeń przez długie lata pozostaje bez zmian.

Udogodnienia i dodatkowe elementy

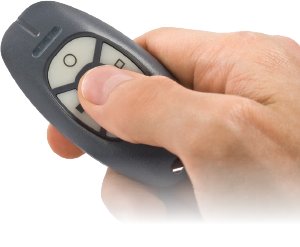

Zdalna konfiguracja czułości

Dużym ułatwieniem dla instalatora jest funkcja zdalnej zmiany czułości wszystkich torów detekcji i czujnika zmierzchu w czujkach OPAL Plus i OPAL Pro przy pomocy pilota na podczerwień OPT-1. Dzięki niemu regulacja jest wygodna,    nie wymaga już wielokrotnego sięgania do urządzenia i otwierania obudowy. Pilot zasilany baterią CR2032 wystarcza na kilka tysięcy regulacji.

Sposoby montażu

Konstrukcja czujki z serii OPAL umożliwia montowanie jej bezpośrednio na płaskiej powierzchni, np. w przypadku, gdy wykorzystywana będzie opcja niewykrywania małych zwierząt. Jeśli jednak dla optymalnego pokrycia obszaru chronionego potrzebne jest zamontowanie czujki pod innym kątem, można skorzystać z zestawu dedykowanych uchwytów BRACKET C.

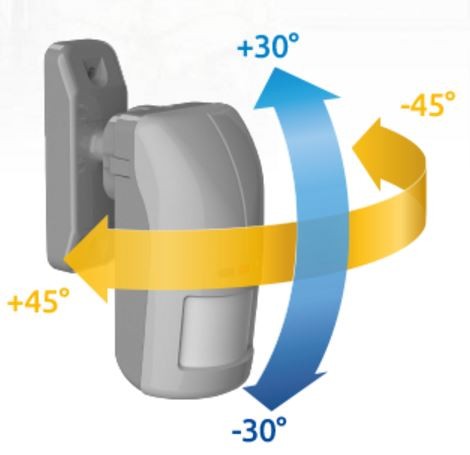

Uchwyt kulowy zapewnia możliwość regulacji kąta nachylenia czujki w dwóch płaszczyznach: do 60° w pionie i do 90° w poziomie. Ułatwia to znalezienie jej optymalnego położenia względem chronionego obszaru. Jeśli zaś obiekt wymaga ustawienia czujki na stałe pod kątem 45° względem ściany, można zastosować uchwyt kątowy.

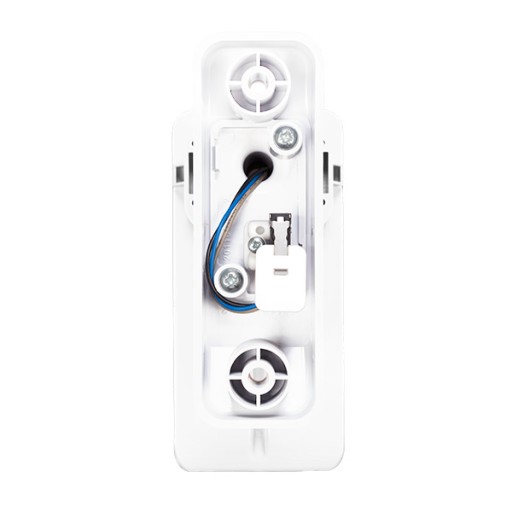

Prowadzenie przewodów

W przypadku urządzeń instalowanych na zewnątrz wyjątkowo istotne jest zagwarantowanie bezpieczeństwa i pewności ich działania. Z tego powodu wyżej wspomniane uchwyty zostały zbudowane tak, by przewód, którym czujka podłączana jest do centrali alarmowej, biegł w ich wnętrzu. Dzięki temu cała instalacja jest zarówno bezpieczna, jak i estetyczna.

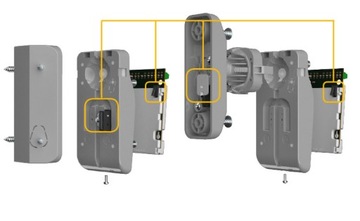

Ochrona antysabotażowa

Bez względu na to, który uchwyt zastosujemy, czujki z serii OPAL będą zawsze zabezpieczone przed otwarciem i oderwaniem od podłoża. Zapewniają to: dwa styki sabotażowe znajdujące się na płytce elektroniki oraz specjalnie zaprojektowany styk z możliwością montażu w uchwycie kulowym albo na tylnej ścianie obudowy czujki (w przypadku zastosowania uchwytu kątowego).

Szczegółowy opis

OPAL Pro to zewnętrzna dualna czujka ruchu, która doskonale nadaje się do zastosowania zarówno na zewnątrz chronionego budynku, jak i we wnętrzach, w których panują trudne lub specyficzne warunki środowiskowe (np. w halach, wiatach). Czujka OPAL Pro została wyposażona w dwutorowe wykrywanie ruchu: PIR i MW. W OPAL Pro zastosowano aktywny antymasking IR (dla zastosowań wewnętrznych). Dzięki temu urządzenie uzyskało certyfikat zgodności z wysokimi wymaganiami bezpieczeństwa Grade 3 określonymi normą EN 50131 – czujkę można stosować do zabezpieczania wnętrz obiektów o podwyższonym ryzyku: banków, muzeów, sklepów jubilerskich itp.

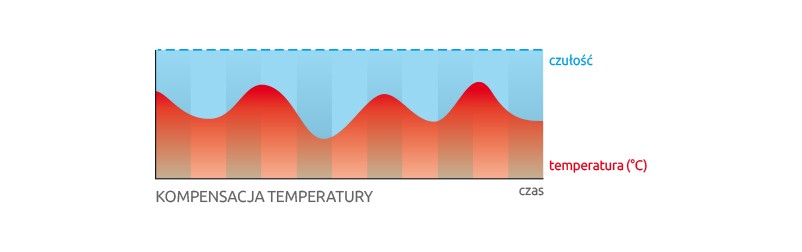

Technologia dualna w połączeniu z algorytmem autoadaptacji czujki do warunków środowiskowych zapewnia dużą odporność na fałszywe alarmy, a tym samym stabilne działanie w trudnych warunkach atmosferycznych, takich jak deszcz, śnieg, nasłonecznienie oraz silne podmuchy powietrza. Urządzenie oferuje poprawną pracę w szerokim zakresie temperatur: od -40°C do +55°C, a zmiany temperatury otoczenia są automatycznie kompensowane.

Czujka OPAL Pro charakteryzuje się kątem detekcji wynoszącym aż 100 stopni i zasięgiem przekraczającym 15 metrów. Chroniony jest także obszar pod czujką, dzięki czemu każda próba podejścia intruza pod urządzenie celem jego uszkodzenia lub zerwania zostanie wykryta. Dodatkowo oprogramowanie czujek z serii OPAL Pro zostało opracowane tak, aby przemieszczanie się małych zwierząt domowych nie wywoływało fałszywych alarmów.

Czujka OPAL Pro została dodatkowo wyposażona w czujnik zmierzchu sterujący wyjściem OC, który umożliwia zastosowanie jej również w systemach alarmowych z automatyką domową - bez konieczności instalowania dodatkowych czujek zmierzchu. Sygnał z wyjścia niskoprądowego można podać bezpośrednio na przekaźnik znajdujący się w rozdzielni elektrycznej lub na sterownik automatyki domowej. Czujka może także współpracować z systemem KNX poprzez centralę alarmową z serii INTEGRA. Funkcjonalność OPAL Pro umożliwia więc proste i wygodne sterowanie np. roletami, oświetleniem zewnętrznym budynku, bramą garażową czy wjazdową, a moment zadziałania można dobrać dzięki precyzyjnej regulacji czułości.

Dużym ułatwieniem dla instalatora jest funkcja zdalnej zmiany czułości wszystkich torów detekcji oraz czujnika zmierzchu przy pomocy pilota OPT-1, co eliminuje konieczność wielokrotnego otwierania obudowy czujki w celu zmiany ustawień.

Wyjątkowa jest także obudowa urządzenia, do produkcji której wykorzystano technologię wtrysku dwukomponentowego. Dzięki temu powstała bryzgoszczelna konstrukcja o klasie szczelności IP54, zapewniająca elektronice OPAL Pro ochronę przed szkodliwymi zjawiskami atmosferycznymi. Obudowa czujki cechuje się także dużą wytrzymałością mechaniczną i odpornością na promieniowanie UV.

Konstrukcja czujki OPAL Pro umożliwia montowanie jej bezpośrednio na płaskiej powierzchni. Jeśli czujka ma być odchylona w pionie lub w poziomie, należy zastosować specjalne uchwyty z zestawu BRACKET C (białego) lub BRACKET C GY (szarego): kątowy lub kulowy.

Czujki OPAL Pro dostępne są w dwóch wersjach kolorystycznych: białej (OPAL Pro) i szarej (OPAL Pro GY).

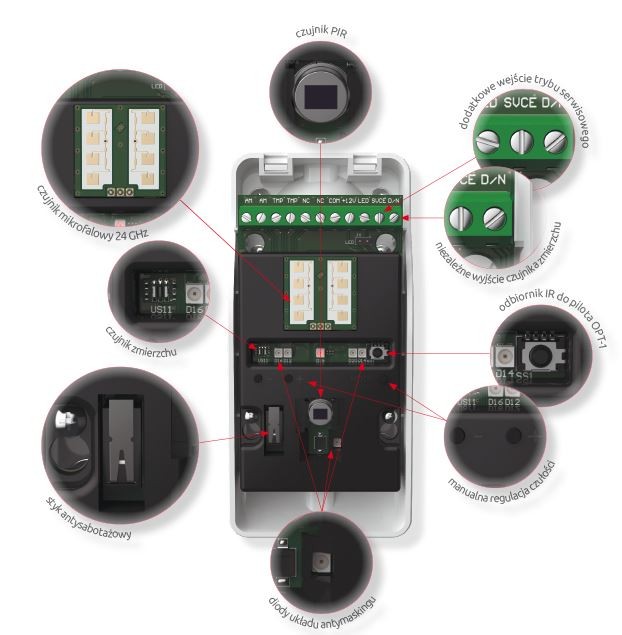

Cechy:

• dwa tory detekcji: PIR i mikrofalowy
• aktywny antymasking IR realizowany w zastosowaniach wewnętrznych
• wbudowany czujnik zmierzchu umożliwiający zastosowanie czujki w systemach automatyki
• konfiguracja czułości torów detekcji i czułości czujnika zmierzchu przy pomocy przycisków na PCB
• wbudowany odbiornik sygnału pilota na podczerwień OPT-1
• zdalna konfiguracja czułości torów detekcji i czujnika zmierzchu przy pomocy pilota OPT-1 bez konieczności otwierania obudowy czujki
• bryzgoszczelna obudowa poliwęglanowa z klasą szczelności IP54
• ochrona sabotażowa przed otwarciem i oderwaniem od podłoża
• cyfrowa kompensacja temperatury zapewniająca poprawną pracę czujki w zakresie temp. od -40°C do +55°C
• możliwość pracy w niekorzystnych warunkach atmosferycznych (deszcz, śnieg, mgła, silny wiatr)
• wysoka odporność na fałszywe alarmy dzięki zastosowaniu algorytmu autoadaptacji
• ochrona obszaru pod czujką
• opcja niewykrywania małych zwierząt (do 20 kg)
• niski pobór prądu
• możliwość montażu bezpośrednio na płaskiej powierzchni lub z zastosowaniem uchwytów z zestawu BRACKET C:
• uchwyt kątowy: kąt stały 45°
• uchwyt kulowy: zakres do 60° w pionie i do 90° w poziomie

DANE TECHNICZNE

• Napięcie zasilania (±15%) 12 V DC
• Wykrywalna prędkość ruchu 0,2...3 m/s
• Zakres temperatur pracy -40...+55 °C
• Zalecana wysokość montażu 2,4 m
• Pobór prądu w stanie gotowości 17 mA
• Maksymalny pobór prądu 30 mA
• Dopuszczalne obciążenie styków przekaźnika (rezystancyjne) 40 mA / 16 V DC
• Maksymalna wilgotność 93±3%
• Wymiary 65 x 138 x 58 mm
• Klasa środowiskowa wg EN50130-5 IIIa
• Czas sygnalizacji alarmu 2 s
• Spełniane normy EN50131-1, EN 50131-2-4, EN50130-4, EN50130-5
• Częstotliwość mikrofali 24 GHz
• Czas rozruchu 40 s
• Stopień ochrony IP IP54
• Masa czujki (bez uchwytu) 178 g
• Dopuszczalne obciążenie wyjścia D/N (wyjście typu OC) 50 mA / 12 VDC
• Stopień zabezpieczenia Grade 3
