DOMOFON DWURODZINNY 2-ŻYŁOWY FURTKA BRAMA 2 SŁUCHAWKI DASZEK ALUMINIUM ORNO

DOMOFON DWURODZINNY 2-ŻYŁOWY FURTKA BRAMA 2 SŁUCHAWKI DASZEK ALUMINIUM ORNO

MODEL: ORNO OR-DOM-SL-924

➡️ CHARAKTERYSTYKA:

⭐ Zestaw domofonowy DWURODZINNY 2-żyłowy, może być podłączony na zwykłej instalacji dzwonkowej.

⭐ 2 SŁUCHAWKI I 2 OSOBNE PRZYCISKI WYWOŁANIA!

⭐ Montaż natynkowy, daszek ochronny w zestawie, podświetlane miejsca na nazwisko.

⭐ Słuchawka magnetyczna, płynna regulacja głośności dzwonka z całkowitym wyciszeniem.

⭐ Oprócz zdalnego otwierania elektrozaczepu unifon posiada dodatkowy przycisk do sterowania bramą.

⭐ Funkcja interkomu w ramach jednej rodziny ("jednego abonenta") po zastosowaniu dodatkowego unifonu, dwa oddzielne dźwięki dzwonka (osobny dla wizyty i dla interkomu).

⭐ Elektrozaczep o napięciu stałym 12V DC i poborze prądu nie większym niż 500mA nie wymaga dodatkowego zasilania.

⭐ ZASILACZ NA SZYNĘ DIN DO RODZIELNI DO ZASILANIA DOMOFONU W ZESTAWIE!

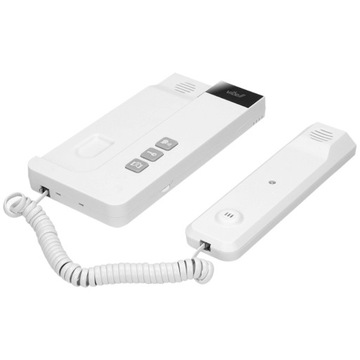

➡️ UNIFON:

• 2 SŁCUHAWKI W ZESTAWIE!

• Słuchawka magnetyczna

• Ilość dźwięków dzwonka: 1

• Regulacja głośności

• Funkcja Interkomu po rozbudowie o dodatkowy unifon

• Przycisk do otwierania elektrozaczepu, sterowania bramą oraz korzystania z interkomu

• Wymiary unifonu (szer./wys./gł. [mm]): 105 / 210 / 26

UWAGA! ZESTAW MOŻNA ROZBUDOWAĆ O 3 DODATKOWE UNIFONY Z FUNKCJĄ INTERKOMU W RAMACH JEDNEJ RODZINY.

Dodatkowy unifon do rozbudowy zestawu można znaleźć w naszej ofercie pod symbolem: OR-DOM-SL-923UD

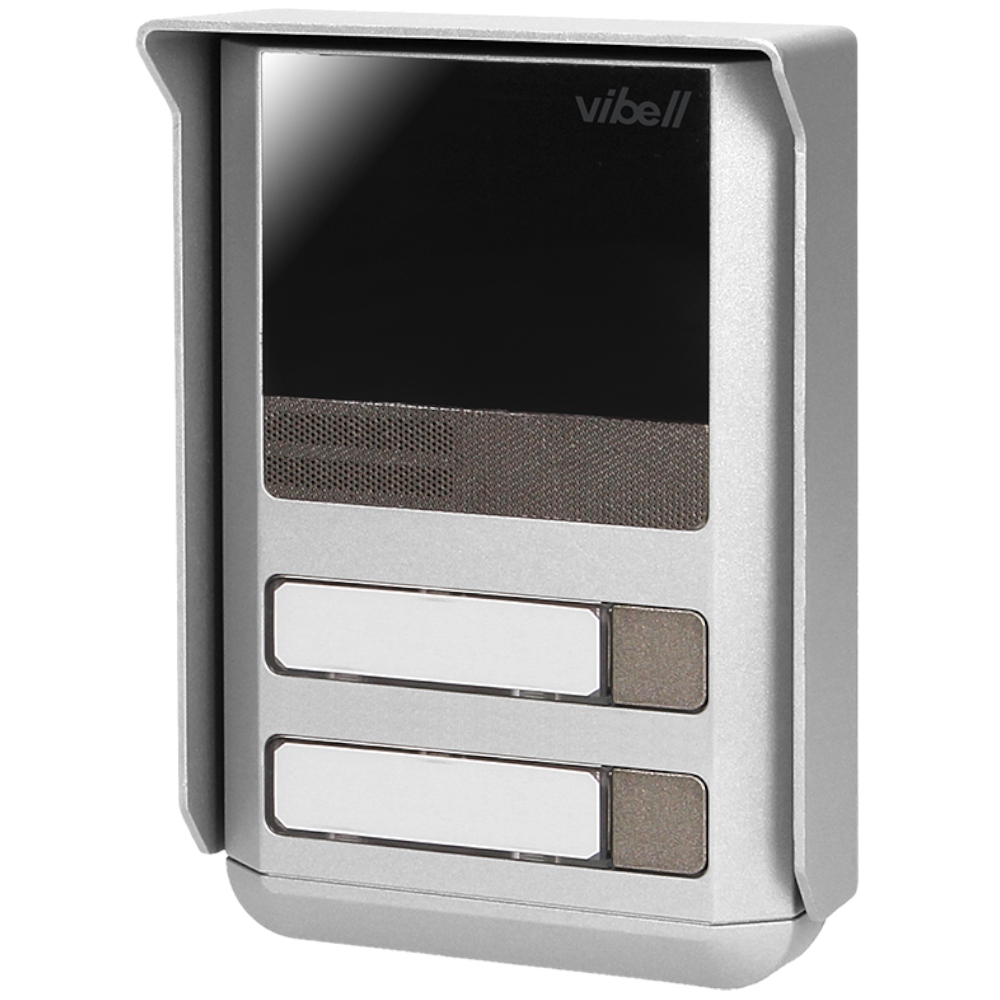

➡️ PANEL ZEWNĘTRZNY:

• 2-RODZINNY - dwa osobne przyciski wywołania

• montaż natynkowy (daszek ochronny w komplecie)

• elektrozaczep nie wymaga dodatkowego zasilania

• podświetlane miejsce na nazwisko

• wymiary: 90 x 135 x 30 mm (szer./wys./gł.)

➡️ SCHEMAT PODŁĄCZENIA:

1 - Unifon rodziny nr 1

2 - Unifon rodziny nr 2

3 - Panel zewnętrzny

4 - Zasilacz na szynę DIN 18V

5 - Elektrozaczep (akcesorium dodatkowe)

6 - Sterowanie bramą

➡️ ZESTAW SKŁADA SIĘ Z:

• Panela zewnętrznego (kasety) - 1 szt.
• Daszka ochronnego - 1 szt.
• Unifonu - 1 szt.
• Zasilacza na szynę DIN 18V DC - 1 szt.
• Oryginalnego opakowania
• Karty Gwarancyjnej

➡️ AKCESORIA DODATKOWE:

• Unifon z funkcją interkomu do rozbudowy domofonów z serii SALEM Model: OR-DOM-SL-923UD - zestaw można rozbudować o 3 dodatkowe unifony w ramach jednej rodziny.

➡️ CZĘSTE PYTANIA I ODPOWIEDZI:

1. Jaki przewód muszę zastosować do połączenia unifonu z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 2x0,5mm2
• od 30 do 100m - zalecany przewód XzTKMXpw 2x0,8mm2

CAŁKOWITA DŁUGOŚĆ INSTALACJI NIE MOŻE PRZEKROCZYĆ 100 METRÓW.

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z elektrozaczepem?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, elektrozaczep o napięciu stałym i poborze prądu nie większym niż 500mA nie wymaga dodatkowego zasilania.

Polecamy nasze elektrozaczepy:

• OR-EZ-4033 Elektrozaczep niskoprądowy symetryczny, bez pamięci, bez blokady
• OR-EZ-4031 Elektrozaczep niskoprądowy symetryczny, z blokadą
• OR-EZ-4030 Elektrozaczep niskoprądowy symetryczny, z pamięcią
• OR-EZ-4032 Elektrozaczep niskoprądowy symetryczny, z pamięcią i blokadą

➡️ INSTRUKCJA OBSŁUGI I SCHEMAT PODŁĄCZENIA ZESTAWU ZNAJDUJĄ SIĘ PONIŻEJ:
