КАССЕТНЫЙ НАПОЛЬНЫЙ ОГРАНИЧИТЕЛЬ ТЕМПЕРАТУРЫ RTL BOX, для скрытого монтажа, ГОЛОВКА 3/4"

Zawór RTL do ogrzewania podłogowego, Kasetowy ogranicznik temperatury RTL 3/4" z głowica termostatyczną, NO: RTL-3

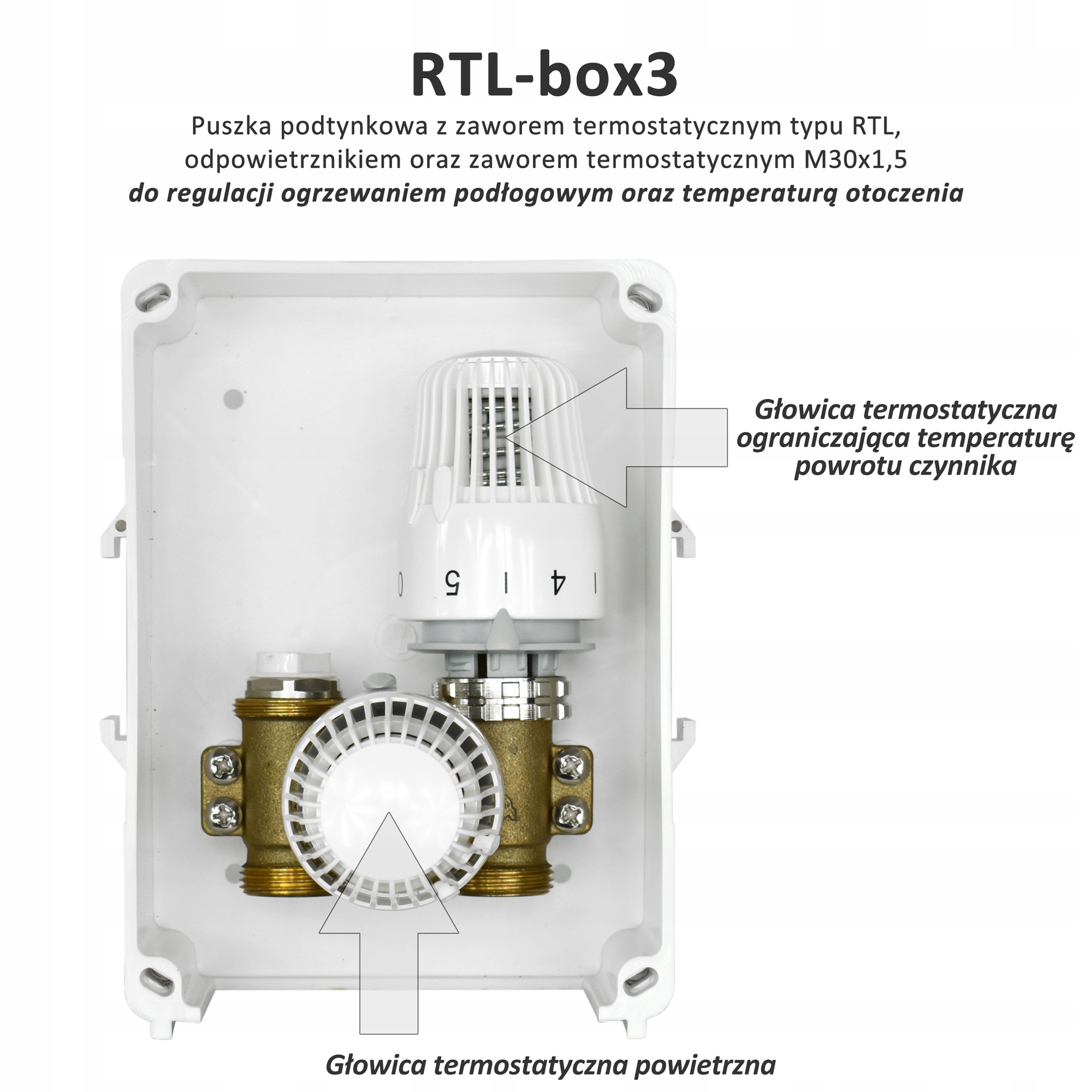

Kasetowy ogranicznik temperatury do ogrzewania podłogowego montowany w estetycznej skrzynce z frontem plastikowym. Zestaw składa się z głowicy RTL, zaworu termostatycznego z wkładką UBG o zwiększonym przepływie, głowicy termostatycznej, odpowietrznika i zaworu M30x1,5. Zestaw montowany jest na powrocie pętli ogrzewania podłogowego. Zakres regulacji głowicy zapewnia właściwą temperaturę czynnika grzewczego podczas przepływu przez pętlę. Głowice termostatyczna wyprowadzona poza skrzynkę mierzy temperatury w pomieszczeniu i uruchamia ogrzewanie podłogowe w określonych temperaturach.

Dane techniczne:

• Przyłącze: 3/4"
• Zakres nastawy: 20...50°C
• Ciśnienie robocze: 10bar
• Kolor: biały-kremowy
• Wymiary: kaseta: 177x145mm głębokość: 62mm
• Drzwiczki: 220x174mm
• Medium: woda
• Głowica z gwintem: M30x1,5

Opis działania:

Ogranicznik temperatury jest montowany na powrocie, RTL jest samoczynnie działającym regulatorem do regulacji temperatury wody na powrocie z grzejnika. Temperatura wody jest przenoszona na czujnik zaworu. Jeśli temperatura nastawiona na głowicy jest niższa od temperatury wody, regulator się zamyka, jeśli temperatura jest wyższa, regulator się otwiera.

Ogranicznik temperatury na powrocie stosuje się do ograniczenia temperatury wody na powrocie z grzejnika w systemach ogrzewczych łączących ogrzewanie podłogowe i grzejnikowe. W przypadku wpięcia ogrzewania podłogowego do instalacji grzejnikowej niezbędne jest obniżenie temperatury wody idącej na ogrzewanie podłogowe przy pomocy ogranicznika temperatury.

RTL służy do ograniczenia temperatury czynnika w instalacji ogrzewania podłogowego w systemach nie przekraczającej 20 m2. Zastosowanie ogranicznika temperatury eliminuje konieczność zabudowy zaworu mieszającego i dodatkowej pompy obiegowej.

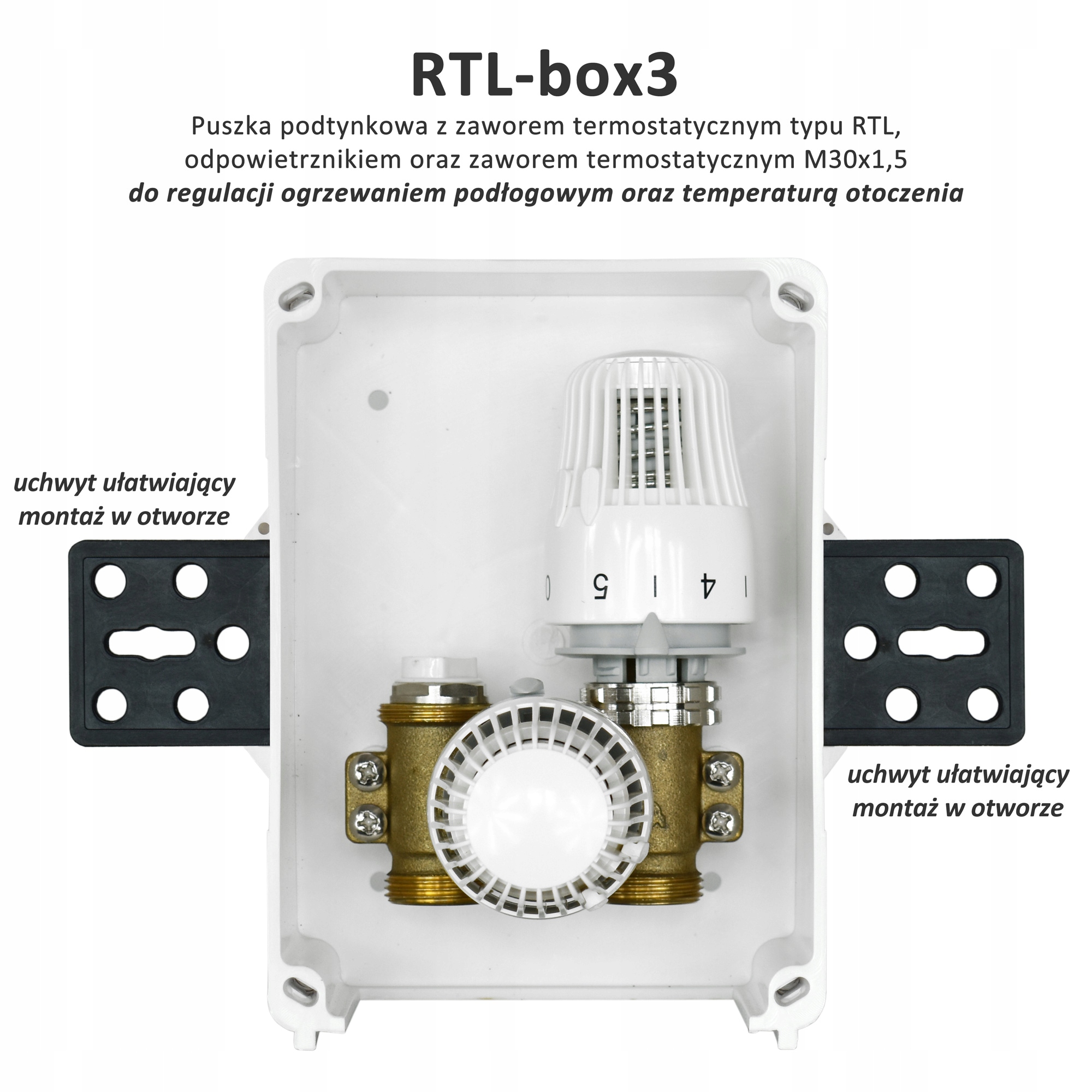

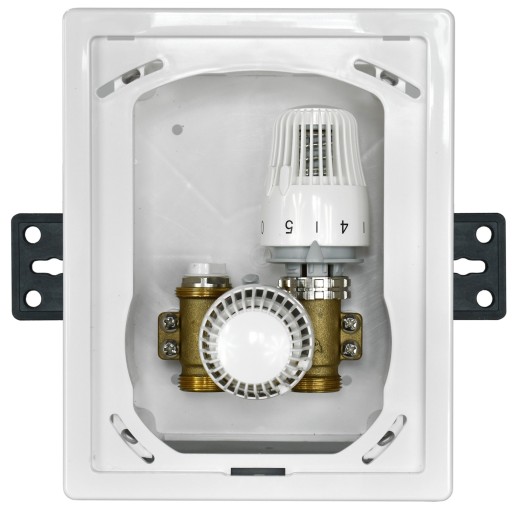

Zestaw zawiera:

• skrzynka podtynkowa

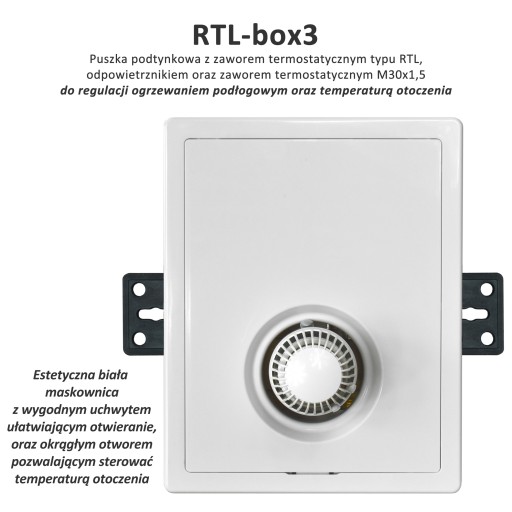

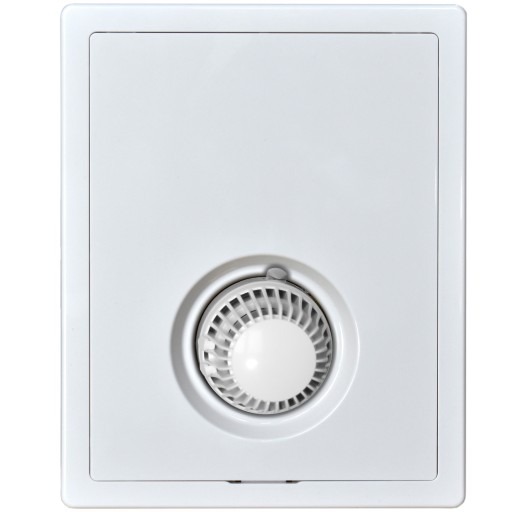

• drzwiczki z otworem na głowice termostatyczna
• głowica RTL
• zawór z wkładką UBG
• odpowietrznik
• zawór M30x1,5
• głowica termostatyczna

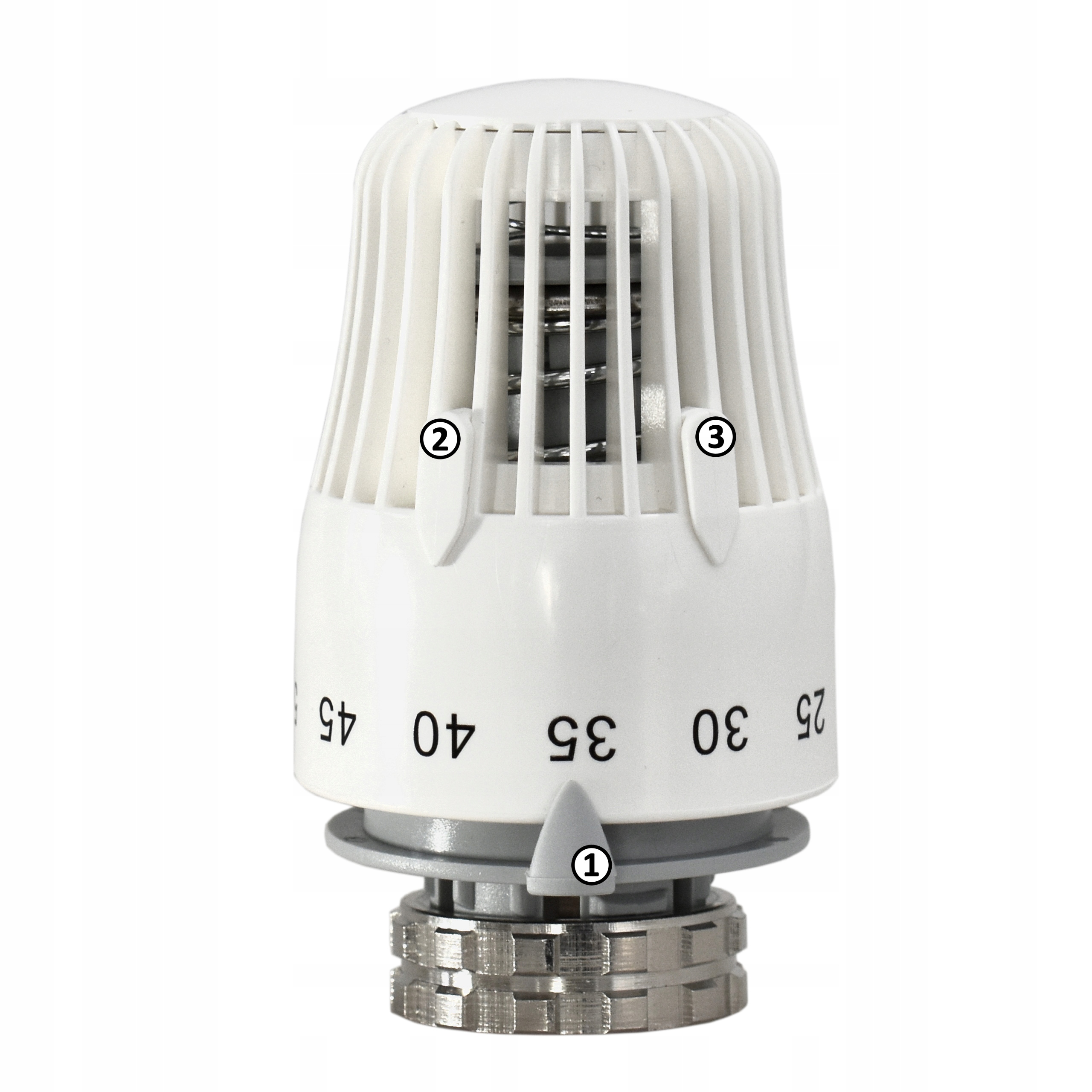

1. Wskaźnik temperatury nastawy
2. Ogranicznik nastawy maksymalnej wartości temperatury
3. Ogranicznik nastawy minimalnej wartości temperatury
