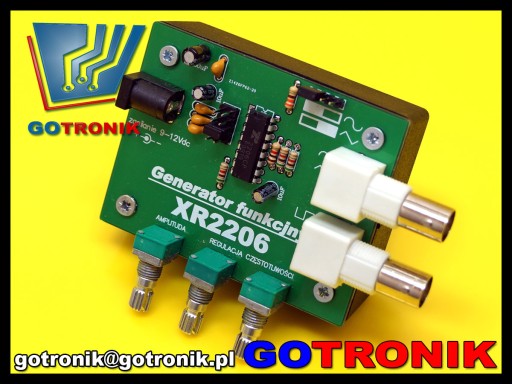

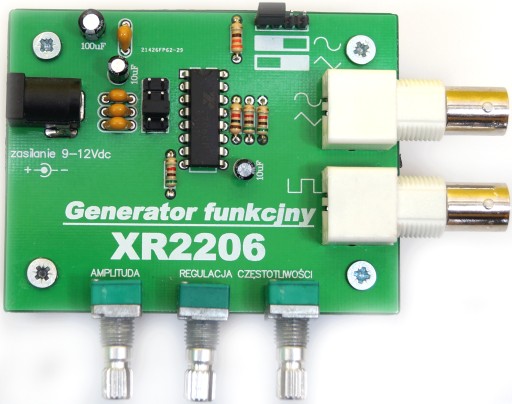

Генератор функций XR2206 Версия BNC_____ELEK-056

XR2206 generator funkcyjny wersja BNC

Sercem układu jest monolityczny układ scalony XR2206 będący generatorem funkcyjnym. Pozostałe elementy takie jak kondensatory, rezystory i złącza są to elementy ustalające konfigurację pracy generatora i umożliwiające podłączenie zasilania i wyjścia układu. Zainteresowanych odsyłam do karty katalogowej układu XR2206.

Dane techniczne:

• monolityczny analogowy generator funkcyjny XR-2206
• napięcie zasilania: od 9V do 12V DC
• złącze zasilania DC-JACK
• złącza wyjściowe BNC
• do przykręcenia przewodów
• rodzaje generowanych przebiegów: sinusoida, trójkąt, prostokąt
• zakres generowanych częstotliwości przy pomocy 2 potencjometrów
• zgrubna i dokłada
• zakresy generowanych częstotliwości:
• 1) 0,6Hz - 18Hz
• 2) 7Hz - 200Hz
• 3) 158Hz - 4,5kHz
• 4) 20kHz - 500kHz
• regulacja amplitudy wyjściowej:
• dla przebiegu SIN i trójkąta
