ЭЛЕКТРИЧЕСКИЙ СЕГМЕНТОГИБОЧНЫЙ МАШИНА 1270x2,0 мм MAAD

                                ZAGINARKA SEGMENTOWA HSE-1270/2.0 MAAD

                               Z NAPĘDEM ELEKTRYCZNYM BELKI DOCISKOWEJ

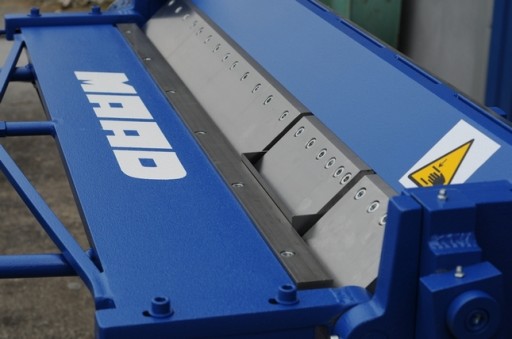

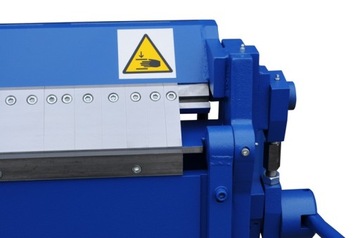

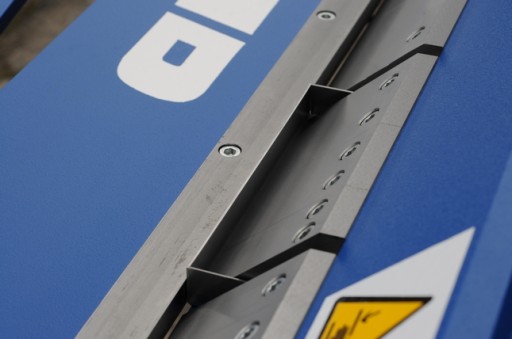

Zaginarka mająca zastosowanie szczególnie do wykonywania obróbek typu kominowe daszki okapowe i zakończenia ogniomurów. Belka górna jest wyposażona w noże segmentowe o wymiarach: 25/30/35/40/45/50/75/100/150/200/250/270 mm. Noże są wykonane ze stali jakościowej pozwalającej na długoletnią pracę zaginarki przy zachowaniu odpowiednich parametrów gięcia. Sterowanie nożne napędem górnej belki dociskowej zapewnia operatorowi możliwość swobodnego manewrowania materiałem podczas wykonywania obróbek blacharskich. Rozwiązanie konstrukcyjne napędu belki dociskowej chronione jest patentem NR 230852.

Parametry techniczne/wyposażenie:

• - szerokość robocza - 1270 mm
• - max. grubość zaginanej blachy – 2,0 mm ( dla Rm<400MPa )
• - szerokość belki zaginającej – 20 mm
• - maksymalny kąt gięcia – 135 stopni
• - masa maszyny - 450 kg
• - stelaż zakładany z tyłu maszyny do podtrzymania blachy
• - przymiary do cięcia blachy
• - kątomierz w wyposażeniu standardowym
• - siłownik gazowy wspomagający podnoszenie belki zaginającej

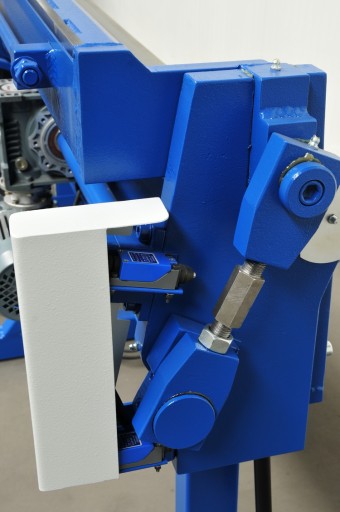

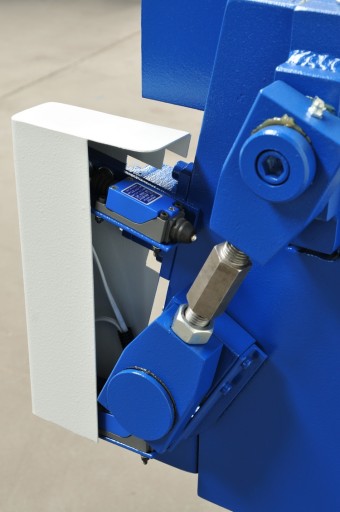

• - napęd elektryczny górnej belki dociskowej

Gabaryty maszyny:

• wysokość – 1.200 mm
• szerokość – 1.760 mm
• głębokość – 900 mm

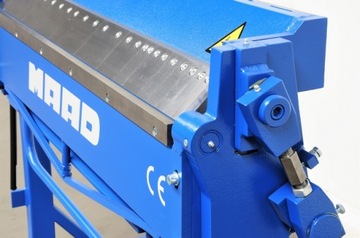

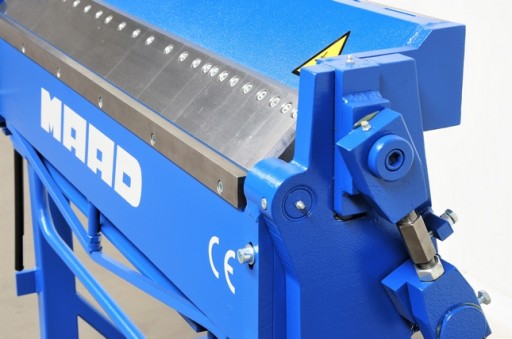

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

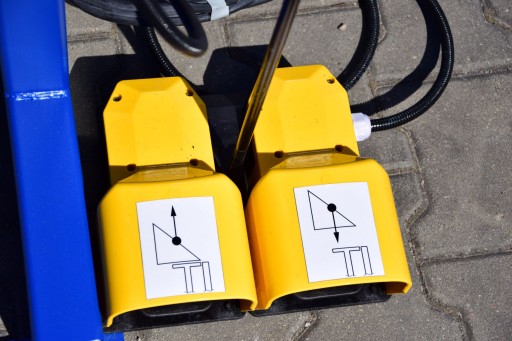

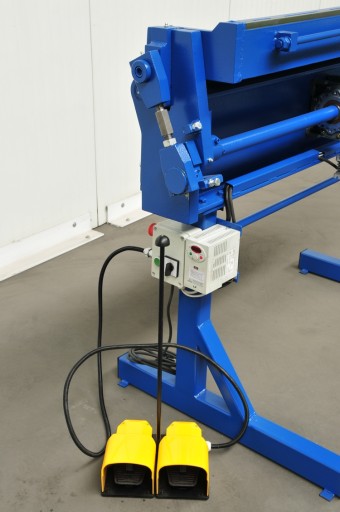

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Wyposażona jest w wymienne segmenty pozwalające na wykonywanie bardzo skomplikowanych obróbek. Jest podnoszona i opuszczana za pomocą pedałów nożnych. Dzięki zastosowaniu falownika LG w sterowaniu zaginarki regulacja prędkości podnoszenia i opuszczania belki górnej jest bezstopniowa. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Kątomierz zamocowany po lewej stronie zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka gnąca posiada regulację wysokości w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesonalnej, ogrzewanej i wentylowanej lakierni.
