RS232 UART TTL 3,3 В 5 В DB9 ARDUINO STM32 AVR

Konwerter RS232 - UART

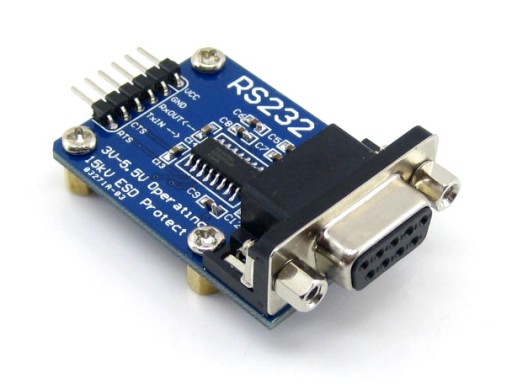

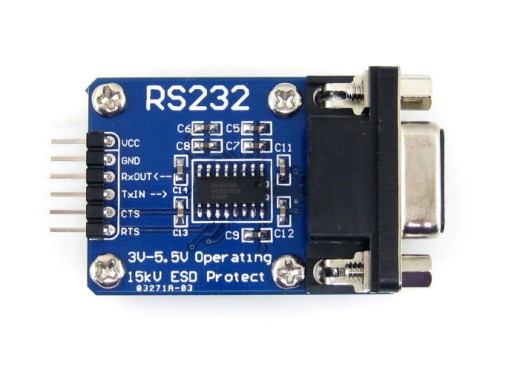

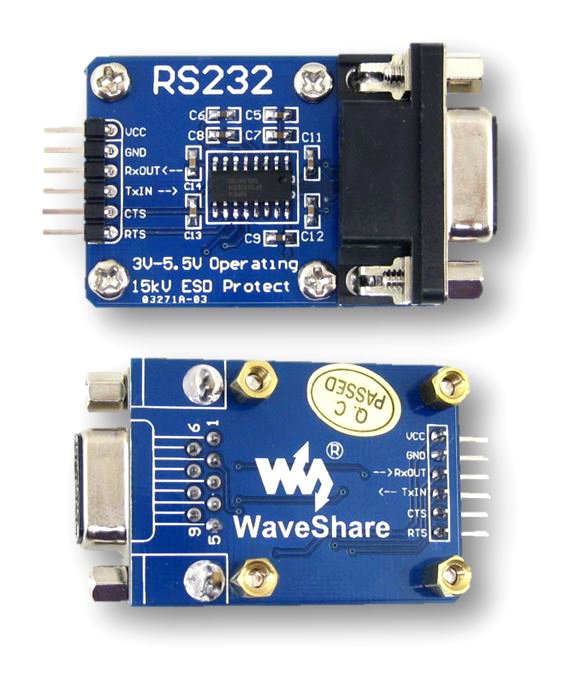

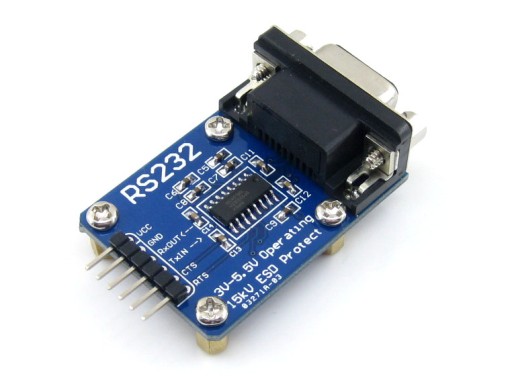

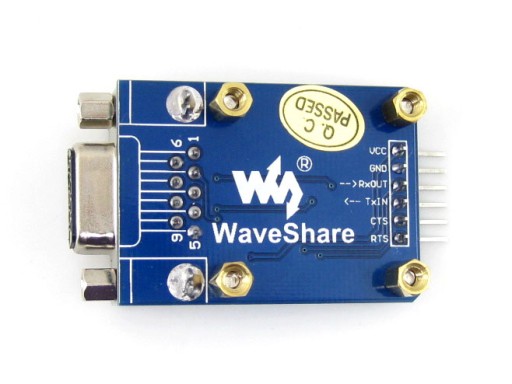

Moduł konwertera interfejsu szeregowego RS232 na standard UART z 9 pinowym złączem DB-9. Układem realizującym konwersję jest transceiver SP3232 (zgodny z MAX3232), pracuje on w zakresie napięć od 3,0 V do 5,5 V.

• Napięcie zasilania układu: od 3,0 V do 5,5 V
• Transceiver: SP3232 - kompatybilny z MAX3232
• Wyprowadzenie interfejsu UART - złącze goldpin raster 2,54 mm
• Złącze RS232 - gniazdo DB9
• Otwory montażowe, ze śrubkami w komplecie
• Wymiary płytki: 45 x 31 mm

Sygnały dostępne na złączu:

• VCC - Napięcie zasilania z zakresu od 3,0 V do 5,5 V.
• GND - Masa układu.
• RX - Linia wejściowa interfejsu UART, odczyt danych.
• TX - Linia wyjściowa interfejsu UART, wysyłanie danych.
• CTS - sprzętowa kontrola przepływu - sygnalizuje gotowość danych do wysłania.
• RTS - sprzętowa kontrola przepływu - zapytanie o możliwość wysyłania danych.

W zestawie:

• Moduł konwertera RS232 DB9 - UART

Dodatkowe informacje:

Wiki: www.waveshare.com/wiki/RS232_Board
