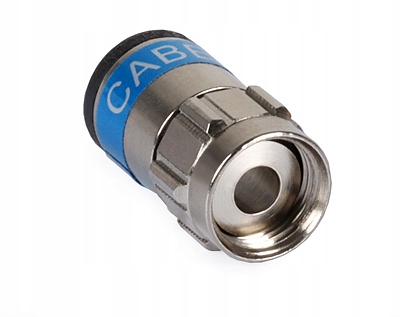

САМКОМПРЕССИВНЫЙ F-разъем RG-6 TRISET-113

Wtyk F Cabelcon na przewód RG-6/Triset-113 samokompresyjny

Wtyk F duńskiej firmy Cabelcon dedykowany jest do domowych oraz zbiorczych instalacji antenowych. Opatentowana konstrukcja, bazująca na technice "Self-Install", zapewnia profesjonalne oraz przede wszystkim trwałe połączenie - porównywalne z tymi, oferowanymi przez złącza kompresyjne. Co ważne, do montażu wtyku, nie wymagane jest żadne narzędzie, ponieważ proces zaciskania na przewodzie zachodzi tutaj samoczynnie.

Instrukcja montażu wtyku F Cabelcon.

Prawidłowo zamontowany wtyk jest praktycznie niezdejmowalny. Proces zaciskania na przewodzie zachodzi w momencie nałożenia wtyku na jego koniec.

Wtyk pasuje na następuje przewody:

• TRISET-113
• TRISET-113 PE
• TRSET PLUS
• DIPOLNET RG-6 CU
• DIPOLNET RG-6 CU PE

Cechy wyróżniające:

• unikalny system zaciskania na przewodzie,
• ekranowanie klasy A,
• pasmo przenoszenia do 3GHz,
• brak konieczności stosowania narzędzi,
• prosty proces instalacji,
• wysoka jakość,
• stabilność połączenia,
• pasuje na przewody o średnicy dielektryka 5.1mm.

Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza izolacji dostępnego na naszych aukcjach.

Dane techniczne:

• Typ: F
• Pasmo przenoszenia [MHz]: < 3000
• Impedancja [Ω]: 75
• Ekranowanie dla częst. 30-862 MHz [dB]: 110
• Impedancja przejściowa 5-30MHz [mΩ/m]: 5.0
• Tłumienie odbić dla 1000MHz [dB]: 37
• Tłumienie odbić dla 3000MHz [dB]: 28
• IMD3 (@2x100mW) [dBc]: -120
• IMD (IP3) [dBm]: +80
• Wytrzymałość na rozciąganie (całość) [N]: 200
