UNIWERSALNY STEROWNIK WIELOFUNKCYJNY DO WENTYLATORÓW

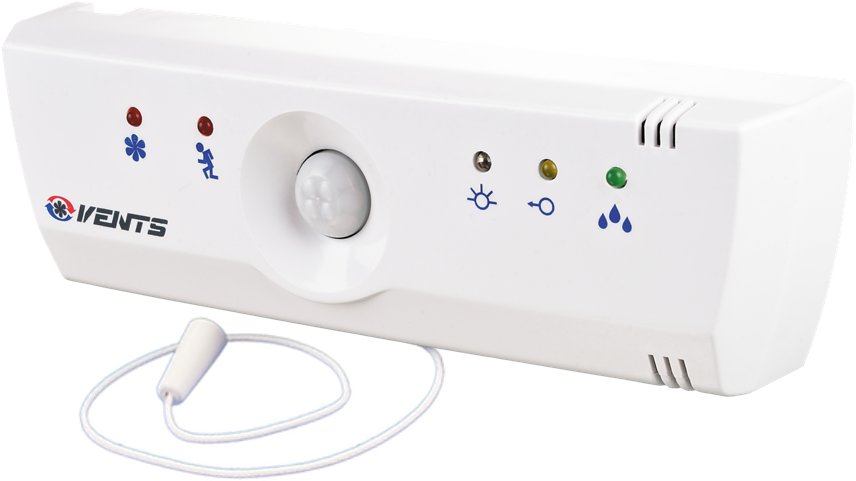

VENTS BU-1-60

GŁÓWNE CECHY:

• STEROWNIK WYPOSAŻONY JEST W CZUJNIK WILGOCI (HIGROSTAT), CZUJNIK RUCHU, CZUJNIK ŚWIATŁA (FOTOKOMÓRKA), WYŁĄCZNIK CZASOWY (TIMER), PRACA CYKLICZNA, WYŁĄCZNIK POCIĄGANY (SZNUREK)
• PRZYSTOSOWANY DO PRACY CIĄGŁEJ
• WSPÓŁPRACUJE Z KAŻDYM STANDARDOWYM WENTYLATOREM - MAX. MOC URZĄDZENIA 60 W
• HIGROSTAT - CZUJNIK WILGOCI - 40 ÷ 100 %
• TIMER - WYŁĄCZNIK CZASOWY - 5 s ÷ 30 min.
• OBSZAR CZUŁOŚCI CZUJNIKA RUCHU - 1 ÷ 5 m
• KĄT WIDZENIA CZUJNIKA RUCHU - DO 130°
• NIEWIELKIE WYMIARY STEROWNIKA
• MONTAŻ NATYNKOWY
• W KOMPLECIE SZCZEGÓŁOWA INSTRUKCJA I KOŁKI MONTAŻOWE
• RENOMOWANY PRODUCENT - VENTS

OPIS

Urządzenie stanowi wielofunkcyjny zespół sterowniczy do wentylatora (zwany dalej BU). BU-1-60 stosowany jest w celu sterowania trybami pracy wentylatorów umieszczonych w pomieszczeniach mieszkalnych i gospodarczych (łazienka, kuchnia, sypialnia itp.). BU-1-60 może posiadać (w zależności od modelu) automatyczne funkcje sterowania, związane z zastosowaniem czujnika wilgotności (higrostat), czujnika oświetlenia (fotokomórka), czujnika ruchu, wyłącznika czasowego (timer) lub ręczne sterowanie wewnętrznym lub zewnętrznym wyłącznikiem. BU-1-60 umożliwia również cykliczne uruchomienie i wyłączenie wentylatora. Przy pomocy mikro-przełącznika umieszczonego wewnątrz urządzenia, mogą być uruchomione różne tryby pracy w zależności od potrzeb. Na przykład: w pomieszczeniu sanitarnym może być uruchamiany czujnik oświetlenia i wyłącznik czasowy. Dzięki temu, wentylator będzie włączał się po wejściu do pomieszczenia, a po wyjściu będzie działa jeszcze przez np. 10 min.

DOSTĘPNE TRYBY PRACY URZĄDZENIA BU-1-60

• Czujnik wilgotności (higrostat) - umożliwia automatyczną pracę wentylatora w zależności od wilgotności powietrza w pomieszczeniu w zakresie od około 40% do około 100 % wilgotności;
• Czujnik ruchu - umożliwia automatyczną pracę wentylatora po wykryciu w obszarze działania czujnika ruchu dostatecznie dużego obiektu (np. człowieka). Obszar działania czujnika ruchu ograniczony jest do odległości 5 m i kątem wykrywania 130°;
• Czujnik światła (fotokomórka) - steruje pracą wentylatora w zależności od oświetlenia (włączenia/wyłączenia światła w pomieszczeniu);
• Wyłącznik czasowy (timer) - pozwala na opóźnienie wyłączenia wentylatora podłączonego do zewnętrznego włącznika, np. włącznika światła w danym pomieszczeniu, wentylator może pracować w przedziale czasowym od około 5 s do około 30 minut, po wyłączeniu wentylatora przełącznikiem pociąganym;
• Wyłącznik pociągany (sznurek) - pozwala na ręczne sterowanie (za pomocą wyłącznika pociąganego - sznurek) pracą wentylatora podłączonego do sterownika BU-1-60;
• Tryb cykliczny - pozwala ustawić czas pracy i wyłączenia wentylatora w odpowiednich cyklach. Czas pracy i przerwy ustawia się oddzielnie.

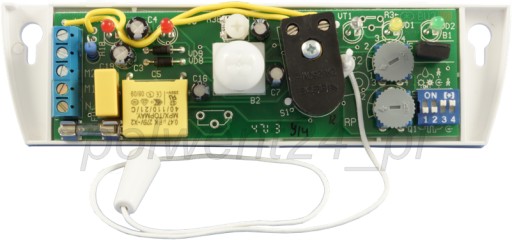

WSZYSTKIE TRYBY DZIAŁANIA ORAZ POSZCZEGÓLNE PARAMETRY PRACY USTAWIA SIĘ ZA POMOCĄ POTENCJOMETRÓW I MIKROPRZEŁĄCZNIKA WEWNĄTRZ STEROWNIKA (PO ZDJĘCIU PRZEDNIEGO PANELA).

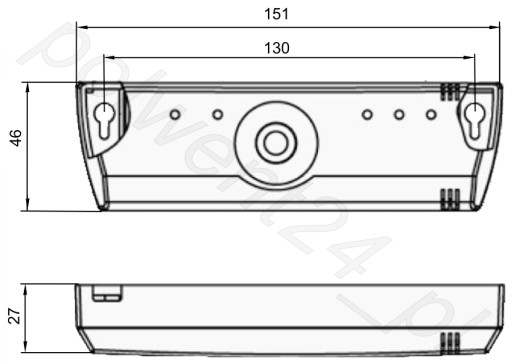

DANE TECHNICZNE i WYMIARY [mm]

• Znamionowe napięcie zasilania - 230 V
• Częstotliwość znamionowa - 50 Hz
• Maksymalna moc urządzenia - 60 W
• Maksymalny prąd obciążenia - 0,3 A
• Max. temperatura pracy - 40 °C
• Stopień ochrony - IP34
• Wymiary - 151x46x27 mm
• Waga - 0,10 kg

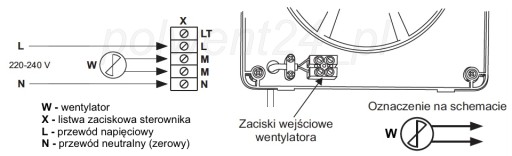

SCHEMAT ELEKTRYCZNY PODŁĄCZENIA

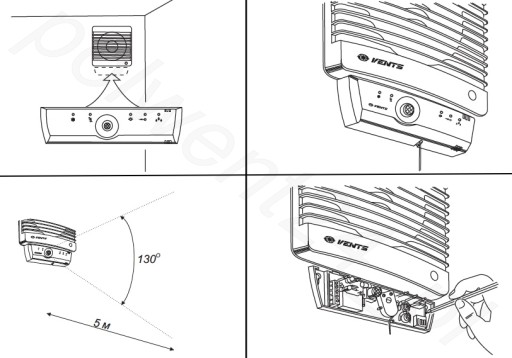

PRZYKŁAD MONTAŻU STEROWNIKA BU-1-60
