КОНТРОЛЛЕР ДЛЯ РОЛЬСТАВНЕЙ F&F С 2 КНОПКАМИ, ПОЛИРОВКА

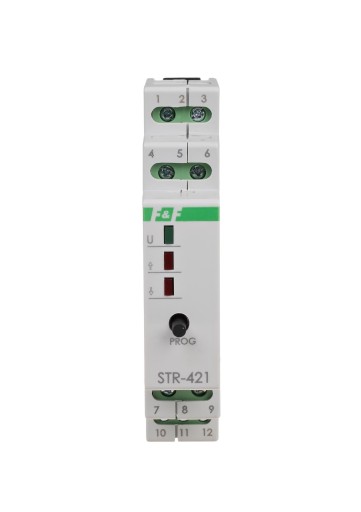

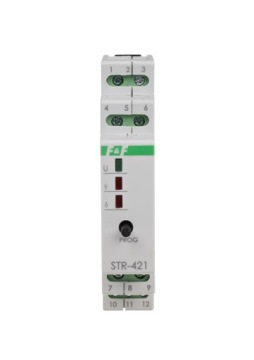

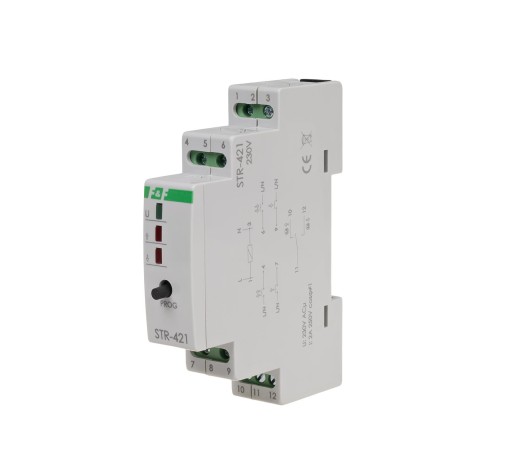

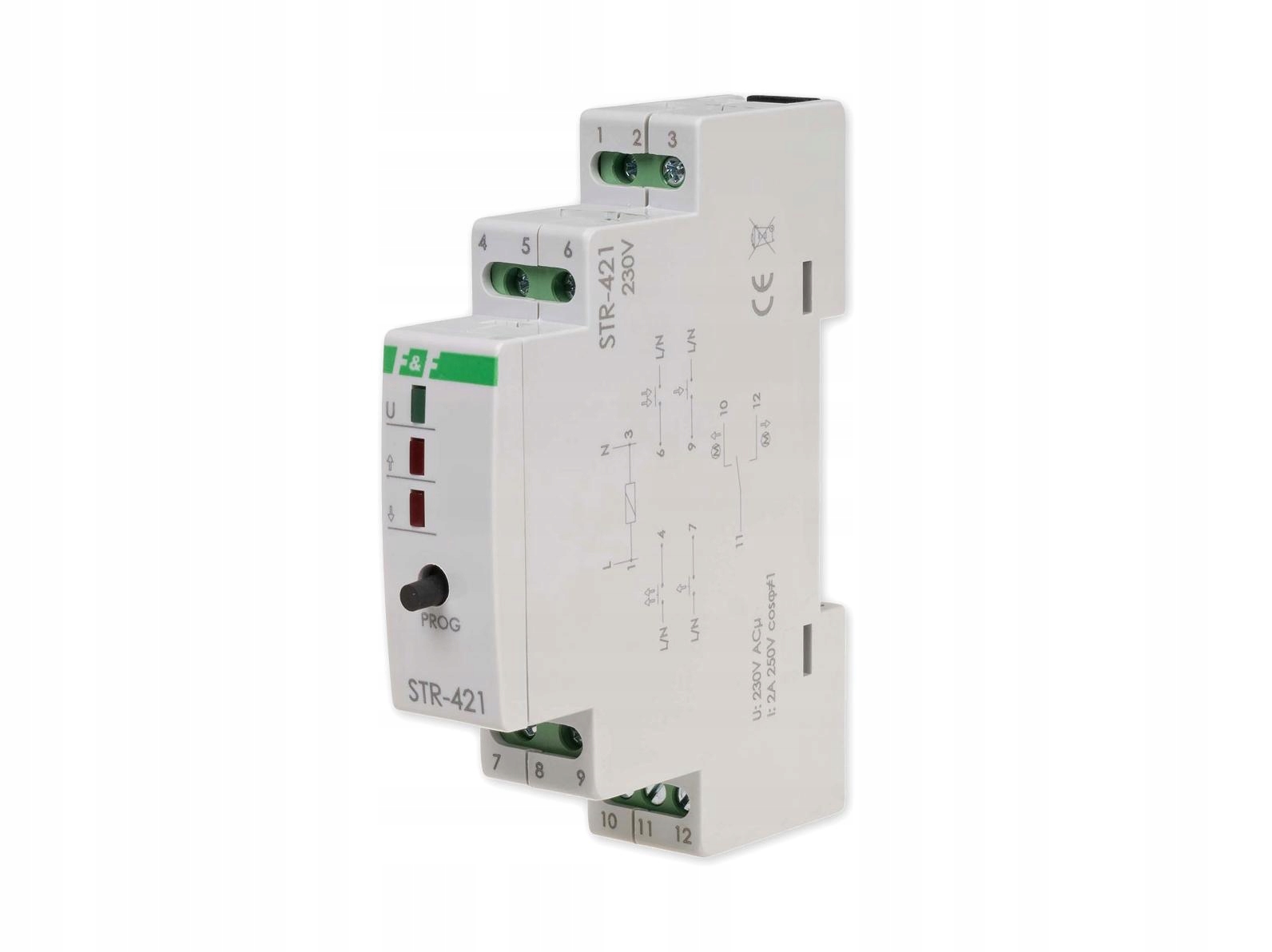

STEROWNIK ROLETOWY DWUPRZYCISKOWY NA SZYNĘ 230V STR-421

• Producent: F&F Pabianice
• Oznaczenie producenta: STR-421
• Zasilanie: 230V AC
• Prąd obciążenia AC-3: <2 A
• Prąd impulsu sterującego dla L/N: <1mA
• Czas załączenia - programowalny: 0sek÷10min
• Sygnalizacja zasilania / programowania: LED zielona
• Sygnalizacja zadziałania: 2×LED czerwona
• Pobór mocy: 1 W
• Temperatura pracy: -25÷50°C
• Montaż na wsporniku TH35
• Przyłącze: zaciski śrubowe 2,5 mm2
• Wymiary: 1 moduł (18 mm)
• Certyfikat CE
• Polski produkt!

Sterownik STR przeznaczony jest do sterowania rolet (góra-dół) lub innych obiektów (np. bramy) napędzanych silnikiem elektrycznym jednofazowym prądu zmiennego za pomocą włączników chwilowych (np. dzwonkowych). Sterownik może pracować jako urządzenie samodzielne (przeznaczone do otwierania/zamykania jednej rolety), jak również możliwe jest łączenie sterowników w grupy umożliwiające centralne sterowanie wieloma roletami.

Zasilanie sterownika sygnalizowane jest świeceniem LED zielonej U. Załączenie silnika rolety następuje poprzez chwilowe podanie napięcia (L lub N) na jedno z wejść sterujących. Silnik załączany jest na zaprogramowany wcześniej przez użytkownika czas, pozwalający na pełne podniesienie lub opuszczenie rolety. Praca silnika oraz kierunek ruchu rolety sygnalizowane jest świeceniem odpowiedniej LED czerwonej ⇧ lub ⇩ . Istnieje możliwość zatrzymania uruchomionej rolety na wybranym przez użytkownika poziomie (niepełne otwarcie lub zamknięcie rolety).

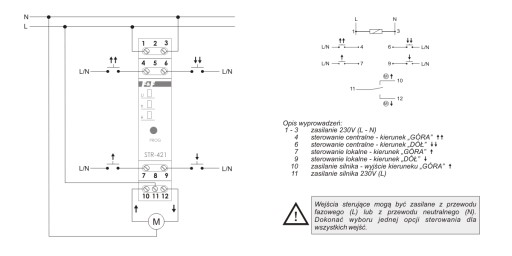

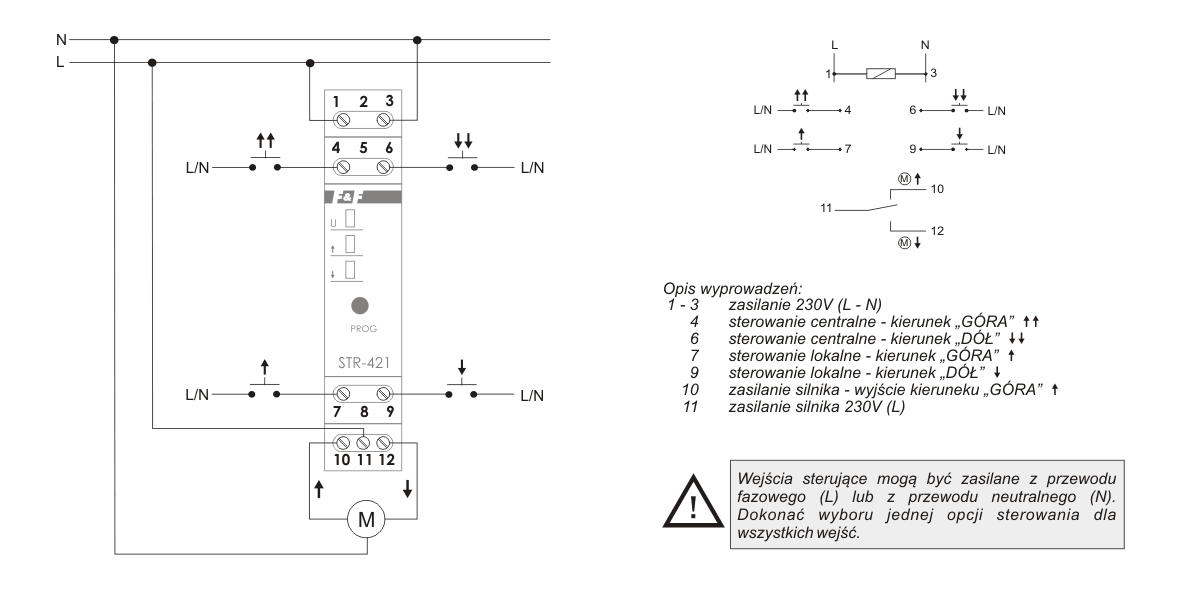

WEJŚCIA STERUJĄCE STEROWNIKA

Sterowanie lokalne - grupa przycisków podłączona do zacisków 7 i 9 sterująca jedną roletą.

⇧ - w górę (otwarcie); ⇩ - w dół (zamknięcie)

Naciśnięcie przycisku lokalnego powoduje załączenie rolety na ruch w zadanym kierunku. Jeżeli roleta znajduje się już w ruchu, to naciśnięcie przycisku sterowania lokalnego spowoduje zatrzymanie rolety.

Sterowanie centralne - wspólna dla wielu sterowników (minimum dwa) grupa przycisków podłączona do zacisków 4 i 6 sterująca wszystkimi roletami będącymi w układzie sterowania centralnego.

⇧⇧ - wszystkie w górę; ⇩⇩ - wszystkie w dół

Naciśnięcie przycisku sterowania centralnego powoduje załączenie rolet na ruch w zadanym kierunku. Jeżeli jedna z rolet wykonuje już ruch w tym samym kierunku, to będzie on dalej kontynuowany. W przypadku gdy wykonuje ruch w kierunku przeciwnym, to roleta najpierw zostanie zatrzymana, a następnie załączona w kierunku wynikającym z rozkazu podanego na wejście centralne.

UWAGA! Sterowanie centralne umożliwia tylko załączenie rolet na ruch w wybranym kierunku. Zatrzymanie rolety nastąpi dopiero po upływie zaprogramowanego czasu, lub po naciśnięciu dowolnego przycisku sterowania lokalnego.
