ПЕТЛЯ ДЛЯ НИЖНИХ БАЛКОННЫХ ОКОННЫХ ДВЕРЕЙ

Nazwa przedmiotu:

ZAWIAS OKIENNY, BALKONOWY DOLNY

PRZYKRĘCANY 4WKRĘTAMI DO FUTRYNY

Z ZAŚLEPKAMI

BIAŁYMI

OCYNK SREBRNY

TYLKO U NAS ZA 59,90 zł

OTRZYMASZ 1 KOMPLETNĄ ZAWIASĘ OKIENNĄ

Cena: 59,90 zł (za 1 szt.);

kupując 1 sztukę otrzymujesz 1 część (dolna) zawiasy montowaną do futryny okna i 1 część (górna) zawiasy montowaną do skrzydła okna + plastikowe maskownice w kolorze białym.

Opis: zawias wykonany jest z metalu ocynkowanego. Jest to zawias okienny dolny. Część dolna zawiasy przykręcana jest do ramy okna za pomocą 4 wkrętów a część górna zawiasy przykręcana jest do skrzydła okna za pomocą 2 wkrętów. Dodatkowo dolna część zawiasu posiada 2 niewielkie bolce ustalające położenie zawiasu jak i przeciwdziałające opuszczaniu się zawiasu. Górna część zawiasu również posiada 2 bolce ustalające położenie zawiasu jak i przeciwdziałające obwieszaniu się skrzydła. Zawias tego typu jest stosowany najczęściej w oknach PCV. Zawias przeznaczony jest do skrzydła o maksymalnej wadze 100 kg. Zawias umożliwia regulację okna w poziomie +/- 2 mm (dolna część zawiasu) oraz w pionie +/- 2 mm (górna część zawiasu).

Wymiary:

DOLNA CZĘŚĆ:

wymiar podstawy zawiasu 91x12 (w dolnej części regulacyjnej 15 mm);

średnica otworów montażowych 4 x fi 5 mm;

rozstaw otworów montażowych wewnętrznych (od osi do osi) 16 mm;

rozstaw otworów montażowych zewnętrznych (od osi do osi) 80 mm;

średnica kołków ustalających w podstawie zawiasu 2 x fi 3 mm;

rozstaw kołków ustalających w podstawie zawiasu 48 mm (od osi do osi);

wymiar trzpienia ruchomego 39 x fi 6,30 mm (część robocza);

regulacja trzpienia kluczem imbusowym rozmiar 4;

GÓRNA CZĘŚĆ:

wymiar podstawy zawiasu 85x9x16 mm;

średnica otworów montażowych 2 x fi 4,50 mm;

rozstaw otworów montażowych (od osi do osi) 54 mm;

rozmiar kołków ustalających w podstawie zawiasu 2 x fi 3 x 5 mm;

rozstaw kołków ustalających w podstawie zawiasu 54 mm;

regulacja trzpienia kluczem imbusowym rozmiar 4;

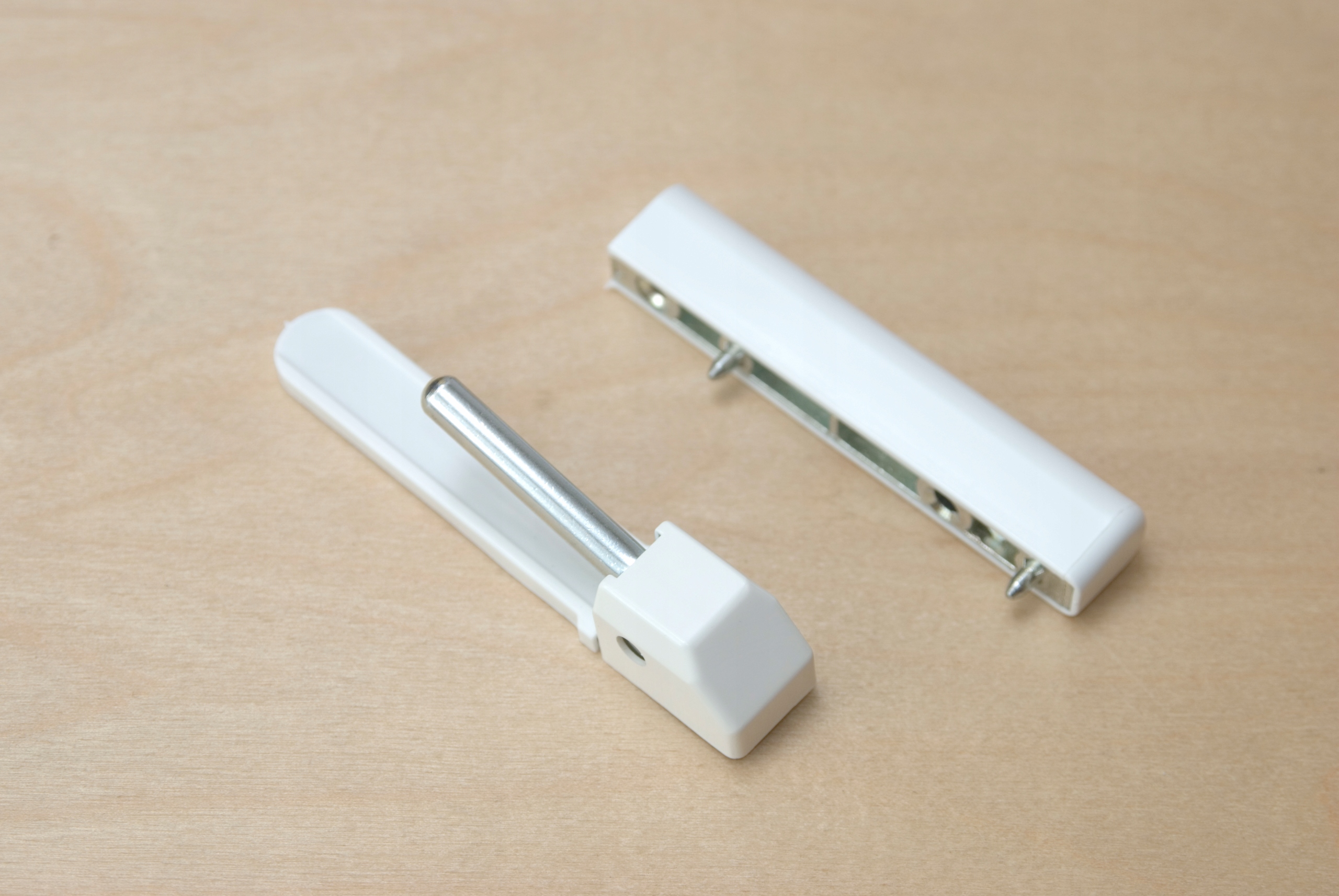

KOMPLETNY ZAWIAS

DOLNA CZĘŚĆ ZAWIASU

GÓRNA CZĘŚĆ ZAWIASU
