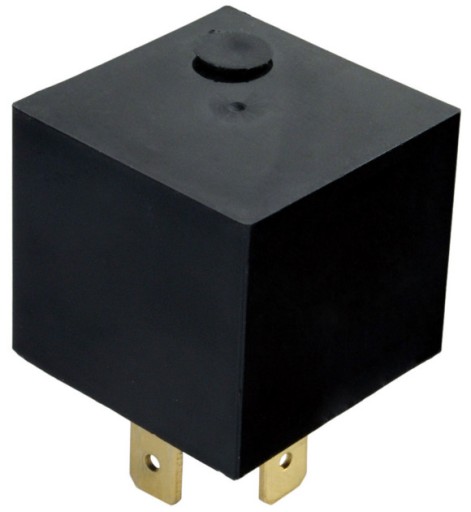

РЕЛЕ ВРЕМЕНИ Удержания 3SRP1500s 24В

[Numer wewnętrzny: ID1529]

PRZEKAŹNIK SAMOCHODOWY WYDŁUŻAJĄCY 3SRP 24V

Zasad działania:

1) Po pojawieniu się sygnału sterującego (+24V) na wejściu sterującym 1, przekaźnik zwiera styki robocze 3 i 5.

2) W czasie podawanie sygnału sterującego styki 3 i 5 pozostają zwarte.

3) Po zaniku sygnału sterującego na wejściu sterującym 1 styki 3 i 5 pozostają zwarte jeszcze przez ustalony czas (od 10s do 1500s).

4) Jeśli po zaniku sygnału sterującego, w doliczonym czasie, ponownie pojawi się sygnał sterujący przekaźnik powróci do stanu "2)".

Parametry:

• Sterowanie cewki: 18-33V
• Maksymalny prąd: 15A (max 400W)
• Regulacja czasu wydłużenia: od 10s do 1500s (25min)
• Min. czas trwania sygnału sterującego: 0,1s
• Liczba konektorów: 5 szt.
• Szerokość konektorów: 6,3mm
• Szczelność: IP65
• Praca w zakresie temperatur: od -30°C  do +70°C

Regulacja czasu:

Regulacja czasu wydłużenia: odbywa się za pomocą potencjometru znajdującego się w górnej części przekaźnika. Jest on dostępny z zewnątrz po wyjęciu korka z obudowy. Regulacja odbywa płynie się w zakresie 3/4 obrotu.

Podłączenie:

1) Sterowanie "+"

2) Zasilanie "-"

3) Styk roboczy NO

4) Zasilanie "+"

5) Styk roboczy NO

Przekaźnik wymaga stałego zasilania na stykach 2 i 4, na styk 1 podajemy sygnał sterujący.

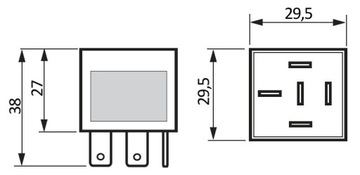

Wymiary:
