ПОВОРОТНАЯ КРЫШКА ДЫМОХОДА FI 150 ПРОДОЛЬНАЯ КРЫШКА ДЫМОХОДА 250 м3/ч ПОДШИПНИКИ

OBROTOWA NASADA KOMINOWA

PODŁUŻNA ŚR. 150 mm STAL KWASOODPORNA

ŁOŻYSKO KULOWE W OBUDOWIE ALUMINIOWEJ - NOWOŚĆ !!!

GŁÓWNE CECHY:

• ŚREDNICA WYLOTU - 150 mm
• WYSOKA WYDAJNOŚĆ - PONAD 250 m3/h
• POLSKI PRODUCENT - PRODMAX
• CICHA PRACA - ŁOŻYSKA KULOWE W OLEJU
• WYKONANA W CAŁOŚCI ZE STALI KWASOODPORNEJ
• SZCZELNA OBUDOWA ŁOŻYSKA WYKONANA Z ALUMINIOWEGO ODLEWU
• KOŁKI MONTAŻOWE W KOMPLECIE
• OTWIERANA PODSTAWA NASADY
• PRZEZNACZENIE - WSPOMAGANIE WENTYLACJI, WSPOMAGANIE CIĄGU W KOMINACH SPALINOWYCH OPALANYCH GAZEM LUB OLEJEM

Opis

Obrotowa nasada kominowa jest urządzeniem wykorzystującym siłę wiatru do wspomagania ciągu kominowego. Przeznaczona jest do instalowania na wylotach przewodów wentylacji grawitacyjnej wywiewnej oraz na wylotach kominów do odprowadzania spalin przegrzanych (tzw. suchych) z urządzeń gazowych i olejowych w budynkach zamieszkania indywidualnego i zbiorowego oraz użyteczności publicznej.

Działa jak pompa wysysając powietrze z komina i jednocześnie uniemożliwia cofanie się powietrza do wewnątrz pomieszczeń (zapobiega ciągowi wstecznemu).

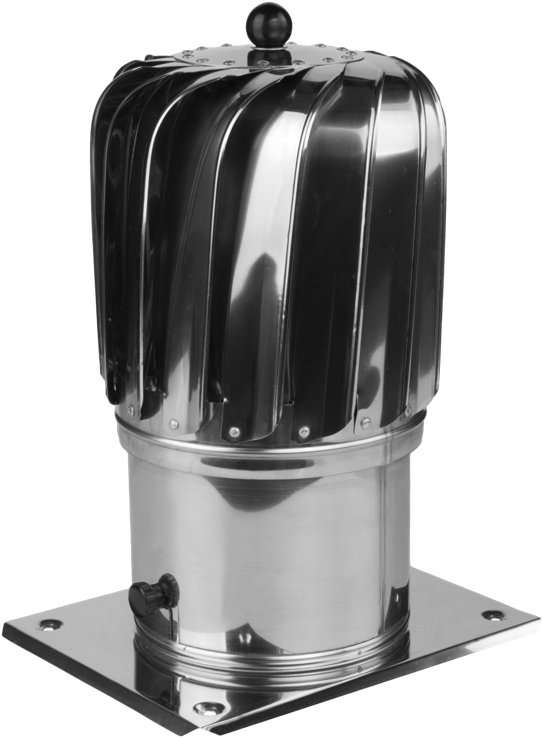

Konstrukcja

Nasada kominowa składa się z podstawy i turbiny. Oba elementy wykonane są ze stali kwasoodpornej 1.4301 wybłyszczanej o grubości 0,6 mm. Zastosowanie takiego materiału zapewnia sztywną i wytrzymałą konstrukcję nasady, a zarazem odporność na zmienne warunki atmosferyczne. Podstawa jest rozbieralna, co umożliwia łatwy dostęp do środka turbiny i komina wentylacyjnego. Wirnik osadzony na łożyskach kulowych pracujących w oleju w szczelnej i jednolitej obudowie z odlewu aluminiowego (1.). Rozwiązanie  długowieczne, bezawaryjne, a przede wszystkim bardzo ciche.

WYMIARY [mm]

• Ød - 150
• ØD - 190
• A - 198
• A1 - 150
• B - 247
• B1 - 200
• C - 350

Zastosowanie

Nasada stosowana jest w przypadkach:

• kiedy brak jest stabilnego ciągu kominowego w przewodach wentylacyjnych
• kiedy występują zawirowania powietrza wynikające z niekorzystnego usytuowania komina (komin poniżej kalenicy, wysokie budynki lub ściany w pobliżu komina)
• przy niekorzystnej konfiguracji terenu, silnych i częstych wiatrach (II i III strefa obciązenia wiatrem)

Montaż

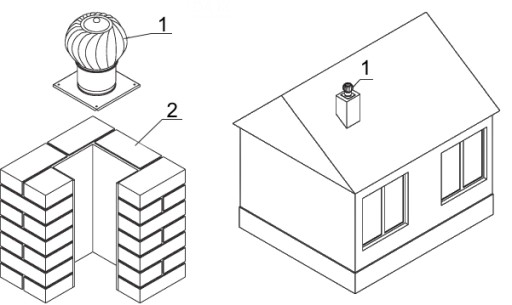

Możliwy jest montaż nasady obrotowej (1) na powierzchniach płaskich poziomych, np. na końcu komina wentylacyjnego (2). Przymocowanie bezpośrednio do podłoża możliwe jest za pomocą czterech kołków rozporowych, które wchodzą w skład kompletu.

Zawartość opakowania:

• nasada kominowa
• kołki montażowe
• karta gwarancyjna z instrukcją montażu i obsługi
