ДАТЧИК УРОВНЯ ВОДЫ РЕГУЛЯТОР ЖИДКОСТИ КОНТРОЛЛЕР

STEROWNIK POZIOMU WODY - CIECZY

.

AUTOMATYCZNE WLACZANIE POMPY WODY I ZABEZPIECZENIE PRZED SUCHOBIEGIEM

.

Sterownik umożliwia sterowanie pompą wody ( lub innym urządzeniem wykonawczym ) na podstawie poziomu wody w zbiorniku. Pomiar dokonywany jest przez przewody (elektrody) zanurzone w wodzie.

.

.

Najlepszy sterownik na rynku, wyróżnia się następującymi cechami:

- posiada diody led informujące o zanurzeniu elektrod w wodzie

- posiada ledowy wskaźnik załączenia pompy

- posiada dodatkową funkcję (ALARM) czyli wejście na elektrodę S3 oraz wyjście przekaźnikowe mogące sterować dodatkowym urządzeniem zewnętrznym.

- wysoka jakość wykonania: profesjonalne obwody drukowane, wykonany w technice cyfrowej, większość elementów w technologii smd, zastosowano bezpieczny wewnętrzny zasilacz transformatorowy, obudowa frezowana na maszynie cnc

- posiada 2 wyjścia (POMPA i ALARM) przekaźnikowe zwierne więc można sterować dowolnymi urządzeniami zewnętrznymi zarówno na 230V jak i na niższe napięcia np 12V czy 24V.

.

.

Podłączenie sterownika i pompy (dla przykladu typowa pompa 230V) wg  rysunku obok:

.

Elementami pomiarowymi są sondy (przewody) zanurzone w wodzie.

.

.

Najniżej jest sonda wspólna S0 (zazwyczaj na dnie) wyżej jest sonda S1 oraz nieco nad nią S2. Typowo sterownik załącza wyjście POMPA gdy poziom wody znajdzie się powyżej sondy S2 a wyłączy gdy poziom wodu znajdzie się poniżej sondy S1.

.

.

Ale jeśli ktoś chce sterować odwrotnie czyli wyjście POMPA załączy się gdy poziom wody znajdzie się poniżej S1 a wyłączy gdy poziom wody znajdzie się powyżej sondy S2 to wystarczy przełożyć zworkę w sterowniku (wiecej w instrukcji).

.

.

Jako sondy można użyć zwyklych przewodów choć zawsze lepiej uzyć elementów (np. śruby) ze stali nierdzewnej lub kwasoodpornej.

.

.

Przez elektrody i wode sterownik przepuszcza bardzo mały prąd stały max 50uA (mikroamperów) o napięciu max 2V (średnie poniżej 1V) tak więc jest całkowicie bezpieczny.

.

Sterownik posiada diody led informujące o zanurzeniu sond S1 i S2 a także kontrolki led zasilania jak i wyjścia POMPA.

.

Sterownik posiada także drugi niezależny kanał sterowania (S3) umożliwiający sterowanie dodatkowym urządzeniem zewnętrznym.

.

.

Zasada działania jest bardzo prosta: Po zanurzeniu sondy S3 sterownik natychmiast załącza wyjście S3 (ALARM) i zapala się dioda S3. Gdy poziom wody opadnie poniżej sondy S3 po około 2-3 sekundach wyjścia S3 i dioda gasną. Opoźnienie to (2-3s) pełni rolę prostej histerezy by przy częstym zatapianiu i odkrywaniu sondy S3 (np. pływy w zbiorniku wody) nie następowało częste przełączanie przekaźnika S3.

.

.

.

Poniższy rysunek pokazuje przykład podłączenia zewnętrznej lampy alarmowej do wyjścia S3 (ALARM). Oczywiście zamiast niej (lub równolegle) można podłączyć inne urzadzenia zewnętrzne jak pompy, elektrozawory itd...

.

.

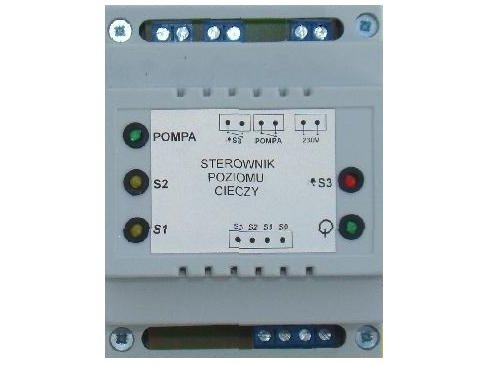

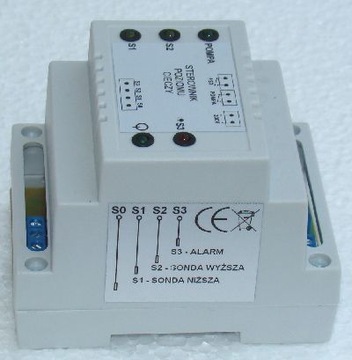

Opis kontrolek led:

1/ po lewej od góry :

* wskaźnik załączenia wyjścia POMPA

* zanurzona sonda S2

* zanurzona sonda S1

.

.

2/ po prawej od góry

* wskaźnik załączenia wyjścia S3 (ALARM)

* wskaźnik zasilania sterownika 230V

.

.

Dane techniczne:

- zasilanie 230V max pobór prądu 2W

- montaż na szynę DIN , szerokość około 7cm

- wyjście zwierne POMPA max 5A 230V

- wyjście zwierne S3 (ALARM) max 1A 230V

.

Sterownik może także współpracować z czujnikami zwiernymi pływakowymi zamiast sond.

Czujniki te muszą być typu zwiernego w położeniu dolnym (nie zalane) styk rozwarty (NO) natomiast po zalaniu wodą pływak czujnika podnosi się i styk zostaje zwarty. Oczywiście czujniki muszą być przeznaczone do pracy w pełnym zanurzeniu. Styk czujnika mu być minimum na napięcie 10V i prąd 0,1A. Podłączenie ukazuje poniższy schemat. Każdy czujnik ma przewód 2 żyłowy i jedną żyłę każdego czujnika podłączamy do wejścia S0 natomiast poszczególne pozostałe żyły czujników podłączamy analogicznie do S1, S2 i S3. Nie wolno podawać żadnych obcych napięć na te wejścia!

.

Koniecznie zastosowac 3 rezystory 1-10Kom tuz przy kostce S1, S2 I S3 (pomiedzy pinem danego wejscia a poczatkiem przewodu czujnika plywakowego. Są one w komplecie.

.

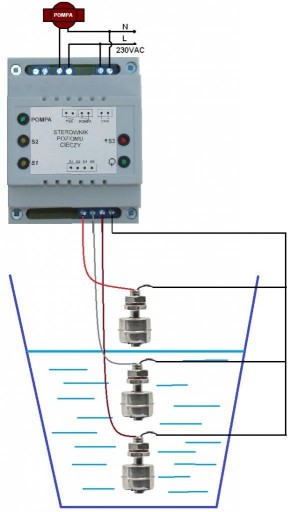

Obok przykład podłączenia sterownika z czujnikami pływakowymi.

.

Sterownik jest fabrycznie nowy,

.

W zestawie jest sterownik + polska instrukcja wysyłana emailem (PDF).

.

Mam też dostepne czujniki pływakowe do sterownika na innej aukcji.

.

GALERIA:

Kod produktu: 150
