Модуль регулятора мощности переменного тока 10000 Вт____________BTE-435

Regulator mocy AC 10000W

Dane techniczne:

• tyrystorowy moduł regulatora mocy
• napięcie AC 220V
• maksymalny prąd wyjściowy: 80A
• maksymalna moc wyjściowa: 10 000W = 10 kW
• regulacja mocy poprzez regulację wartości napięcia skutecznego na wyjściu
• cyfrowa regulacja mocy wyjściowej ze skokiem 1% w zakresie od 0 do 100
• cyfrowy panel z przełącznikiem (+) i (-)
• cyfrowy wyświetlacz LED
• moduł sterownika umieszczony na radiatorze
• zaciski śrubowe terminal block do przykręcenia przewodów
• taśma połączeniowa pomiędzy panelem sterującym a sterownikiem
• wymiary radiatora: 96 x 35 x 56mm
• wymiary panelu sterującego: 75 x 60mm
• rozstaw otworów montażowych do przykręcenia panelu sterującego: 60mm i 45mm
• minimalny rozmiar otworu pod panel: 54mm x 39mm
• długość przewodu połączeniowego: 26cm
• moduł regulatora - ściemniacza - dimmera

Moduł regulatora mocy do odbiorników zasilanych napięciem przemiennym AC. Układ zbudowany w oparciu o tyrystor. Regulacja mocy dokonujemy cyfrowo poprzez ustawienie odpowiedniej wartości od 0 do 100% na cyfrowym wyświetlaczu LED. Maksymalna moc pobierana przez odbiornik 10 000 W. Przykładowe zastosowania: regulacja mocy - jasności świecenia żarówki, regulacja obrotów silników elektrycznych (komutatorowych), regulacja temperatury grzałek elektrycznych, regulacja mocy - temperatury lutownic oporowych sieciowych itp...

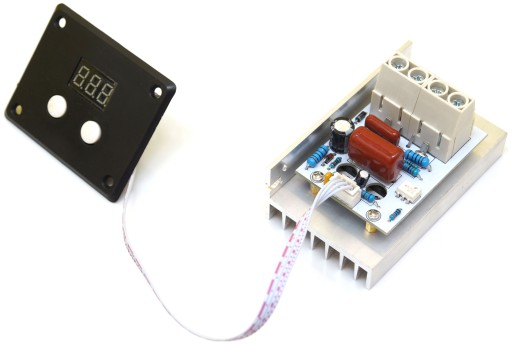

Regulator składa się z dwóch modułów połączonych taśmą elektryczną. Panel sterujący wyposażony jest w przyciski do regulacji cyfrowej wartości mocy. Mamy do dyspozycji plus i minus. Regulujemy ze skokiem 1% w zakresie od 0 do 100%. Na cyfrowym wyświetlaczu LED prezentowana jest zadana wartość. Moduł wykonawczy umieszczony na osobnej płytce drukowanej wyposażone w aluminiowy radiator do odprowadzania ciepła. Regulator posiada 4 zaciski do przykręcenia przewodów: 2 zaciski wejściowe, oraz 2 zaciski wyjściowe do podłączenia odbiornika którego będziemy regulować moc.

Uwaga: na niektórych elementach występuje wysokie napięcie elektryczne sieciowe 230V AC - istnieje ryzyko porażenia prądem elektrycznym niebezpiecznym dla życia. Moduł przeznaczony tylko dla doświadczonych elektryków / elektroników.
