МУЛЬТИМЕТР ЦИФРОВОЙ СЧЕТЧИК АВТОМАТИЧЕСКИЙ ДИАПАЗОН

Multimetr/miernik cyfrowy, automatyczny zakres pomiaru

Miernik uniwersalny z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych.

Niewątpliwą zaletą jest możliwość zastosowania dodatkowego akcesorium w postaci cęg pomiarowych np. YT-73090 do wykonywania pomiarów prądów o wysokich wartościach.

Podstawowe pomiary:

• pomiar napięcia przemiennego: A.C. 0-300V
• pomiar napięcia stałego: D.C. 0-300V
• pomiar natężenia prądu przemiennego: A.C. 0-10A
• pomiar natężenia prądu stałego: D.C. 0-10A
• pomiar rezystancji: 0-20MΩ
• test diody: IF 1mA, UR 1,7V
• test ciągłości obwodu: 0-100Ω

Dodatkowe pomiary:

• pomiar pojemności kondensatora: 0-1000μF
• pomiar temperatury: -20 do 1000°C
• test tranzystorów hFe: 0-1000, odłączany adapter pomiarowy

Dokładności pomiaru:

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

• dokładność pomiaru miernika YT-73084 dla tego zakresu to : ±(1,2% + 5), rozdzielczość 1V
• obliczenia błędu pomiaru wzór: (wynik pomiaru x 1%) + 5 x rozdzielczość
• obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 7,82V* <b/>

• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146V
• wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,34A*

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73084 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

Wbudowane funkcje:

• AUTO - automatyczne dopasowanie zakresu pomiaru. W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia. Natomiast w przypadku multimetru z funkcją AUTO wystarczy wykonać jeden pomiar a miernik automatycznie odnajdzie zakres optymalny. Miernik domyślnie uruchamia się w trybie AUTO

• RANGE - ręczna zmiana zakresu pomiaru. Przydatna funkcja przy sprawdzeniu wielu takich samych komponentów o znanej nam wartości np. seria rezystorów. Ręczne ustawienie zakresu skróci czas takich pomiarów w znacznym stopniu

• FUNC. - zmiana trybu pomiaru np. zmiana testu diody na test ciągłości obwodu, zmiana pomiaru natężenia prądu z AC na DC

• DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości

• MAX[H] - zachowanie na wyświetlaczu maksymalnej wartości z aktualnego pomiaru

Dodatkowe informacje:

• wyświetlacz LCD, maksymalny wyświetlany wynik: 1999
• podświetlenie ekranu
• sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30Ω
• możliwość włączenia testów diody i ciągłości obwodu osobno

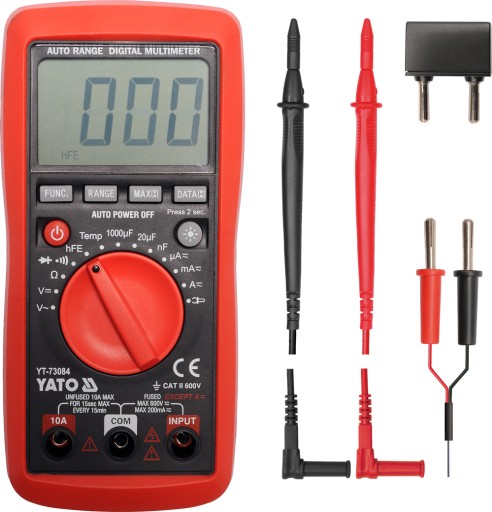

• w zestawie sondy pomiarowe, sonda do pomiaru temperatury, adapter do testu tranzystora
• konstrukcja z zabezpieczeniami przeciążeniowymi dla pomiarów niewielkich prądów, brak bezpiecznika dla pomiaru natężenia prądu do 10A
• obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi
• automatyczne wyłączenie się miernika po 15 minutach
• wskaźnik niskiego poziomu baterii
• zasilanie: trzy baterie 1,5V(AAA)
