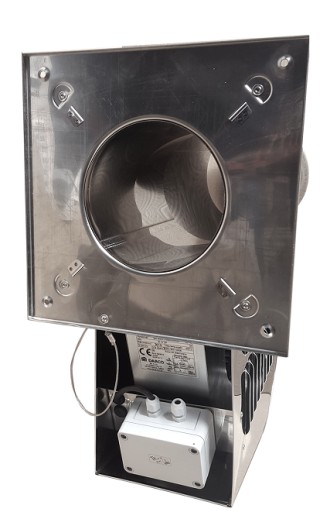

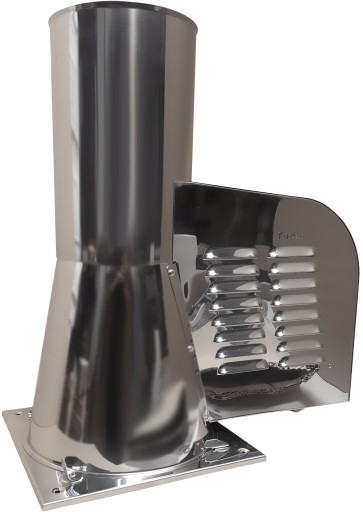

Генератор тяги в дымоходе fi 200 DARCO GCK200-CH

Generator ciągu kominowego

GCK 200 CH

• Średnica nasady: Ø200
• Maksymalna wydajność: 450 m3/h
• Maksymalne podciśnienie: 29 Pa
• Napięcie jednofazowe: 230 V / 50 Hz
• Moc: 141 W
• Stopień ochrony: IP34
• Maksymalna temperatura spalin: 400 °C
• Temperatura otoczenia: -30 -+65 °C
• Producent: Darco

Opis produktu

Generator ciągu to nasada kominowa montowana na szczycie komina wentylacyjnego, spalinowego lub dymowego. Jego zadaniem jest zwiększenie i stabilizacja ciągu kominowego, niezależnie od wysokości, przekroju poprzecznego komina, wiatru czy innych czynników zewnętrznych.

Generator ciągu wytwarza podciśnienie w przewodzie kominowym poprzez wykorzystanie zjawiska fizycznego - injekcji. Polega ono na wytworzeniu podciśnienia w głównym przewodzie kominowym poprzez wytworzenie strumienia powietrza w przewodzie pobocznym. Strumień powietrza wytwarzany jest przez wentylator znajdujący się poza obrębem przewodu kominowego. Ten sposób działania nie powoduje blokowania przewodu kominowego, a także zapewnia urządzeniu odporność na wysokie temperatury.

Nasadę montuje się na wylotach kominowych, szczególnie w budownictwie jednorodzinnym.

Główne funkcje generatora

• Służy do wspomagania ciągu w kominach spalinowych i dymowych.
• Przydaje się, kiedy występują zawirowania powietrza na wylocie komina spowodowane jego niekorzystnym usytuowaniem.
• Jest wykorzystywany w przypadku niekorzystnej konfiguracji terenu, silnych i częstych wiatrów.
• Jest pomocny, gdy przewód kominowy jest krótki lub jego średnica niewielka.

Wymiary

• dw - 197.0 mm
• H - 598 mm
• A - 342 mm
• B - 290 mm
• Dz - 230 mm
• d1 - 6.2 mm
• Ilość n - 4
• CH - 10.00 kg

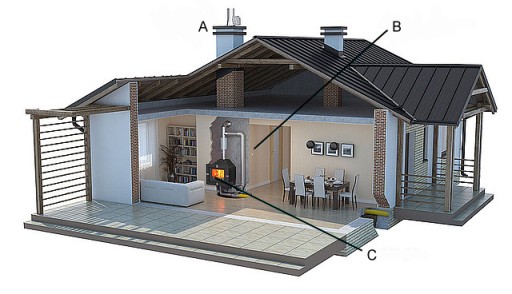

Zasada działania

• A - Generator ciągu kominowego
• B - Regulator obrotów
• C - Kominek, piec
