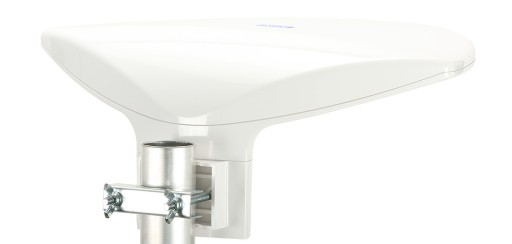

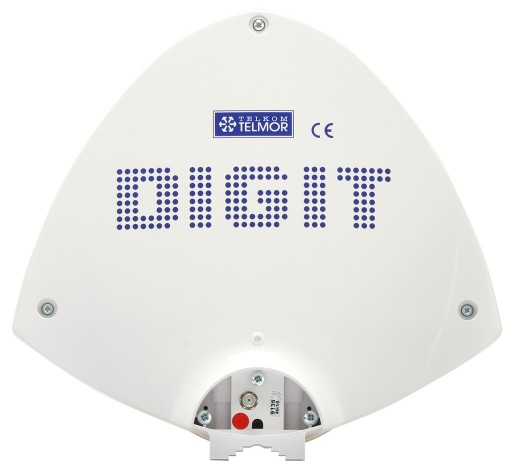

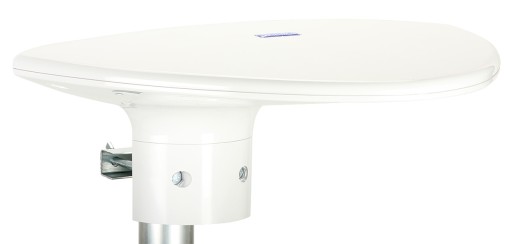

ANTENA DVB-T DIGIT ACTIVA BIAŁA ZEWNĘTRZNA ABCV

ANTENA DVB-T DIGIT ACTIVA BIAŁA ZEWNĘTRZNA

Kod towaru: DIGIT-ACTIVA/DVB-T/B

Antena telewizyjna DIGIT jest przeznaczona do odbioru sygnałów cyfrowej telewizji naziemnej (DVB-T), pracujących w zakresie pasma UHF (K21 – K69). Konstrukcja anteny zapewnia równomierne wzmocnienie odbieranych sygnałów w całym zakresie częstotliwości. Antena w wersji biernej „DIGIT” jest dedykowana dla obszarów o dobrych warunkach odbioru. Antena w wersji aktywnej „DIGITactiva' jest dedykowana dla obszarów o średnich warunkach odbioru.

Duża wartość współczynnika promieniowania tył/przód gwarantuje niewrażliwość anteny na sygnały odbite od przeszkód znajdujących się za anteną. Antena przeznaczona jest do poziomego montażu na ścianach budynków, balkonach, dachach, może być także montowana na przyczepach kempingowych.

Antena charakteryzuje się bardzo niską wartością współczynnika fali stojącej ≤2,2 co oznacza, że jest bardzo dobrze dopasowana impedancyjnie.

Kroploszczelna obudowa anteny wykonana z wysokiej jakości tworzywa ABS, gwarantuje bardzo dużą trwałość oraz lekkość anteny DIGIT.

Uwaga: Do odbioru programów z wszystkich MUX-ów konieczne jest dodanie anteny VHF (np. T-urbo-T V) i zwrotnicy ZWR-210DC lub mikrowzmacniacza WSS-2138Z.

Cechy produktu:

• przystosowana do odbioru cyfrowej TV naziemnej - DVB-T, Full HD,
• dwie wersje kolorystyczne do wyboru: niebieska / biała,
• wbudowany przedwzmacniacz antenowy - DIGITactiva,
• silne tłumienie sygnałów telefonii komórkowej GSM,
• współczynnik dopasowania WFS≤2,2,
• wysoka odporność na niekorzystne warunki atmosferyczne,
• prosty montaż bez użycia narzędzi.

Wyniki pomiarów dla anteny DIGIT (wersja bierna)

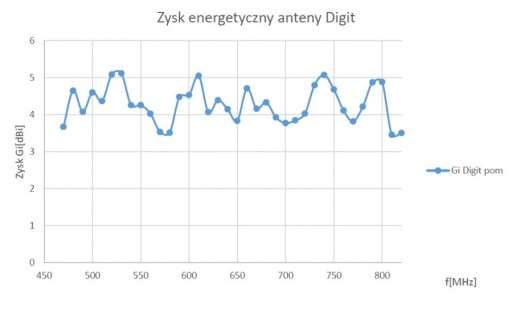

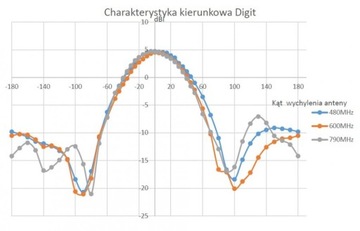

W galerii prezentujemy wyniki pomiarów zysku energetycznego, charakterystyki kierunkowej i charakterystyki dookólnej anteny DIGIT (wersja bierna), które zostały przeprowadzone w Centralnym Laboratorium Badań Technicznych Urzędu Komunikacji Elektronicznej w Boruczy. W przypadku wersji aktywnej należy dodatkowo uwzględnić wzmocnienie 18dB +/-4dB.

Dane techniczne:

• TYP DIGIT DIGITactiva
• Zakres częstotliwości pracy MHz 470 – 860* 470 – 860**
• Zysk / skuteczność dB 4,5 ±1,0 28
• Polaryzacja / pozioma (H)
• Poziom szumów dB --- 2
• Maksymalny poziom wyjściowy dla 2 sygnałów TV dBµV --- 103
• Rozwartość wiązki 3dB w płaszczyźnie poziomej stopnie 75
• Rozwartość wiązki 3dB w płaszczyźnie pionowej stopnie 130
• Stosunek promieniowania tył / przód dB >15
• Współczynnik fali stojącej WFS / ≤2,2
• Zasilanie wewnętrznego przedwzmacniacza*** (regulowany zasilacz sieciowy) / --- ~230 V /+12V DC
• INNE
• Pobór prądu mA --- 45 @ +12V
• Średnica masztu mm 25 – 45
• Kolor obudowy / biały

* Antena przystosowana do pracy w paśmie UHF (470-862). W niektórych przypadkach można uzyskać dobry odbiór również w zakresie 174-230 (VHF). Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika. ** Antena przystosowana do pracy w paśmie UHF (470-862), jednak wzmacniacz anteny jest otwarty również na pasmo VHF (174-230). Oznacza to, że w niektórych przypadkach można uzyskać dobry odbiór również w zakresie VHF. Zachowanie w paśmie VHF zależy od polaryzacji nadawania, mocy nadajnika i odległości punku odbioru od nadajnika. *** Zasilanie przedwzmacniacza poprzez kabel koncentryczny i separator zasilania.
