Nasada Hybrydowa Turbowent Tulipan TH 150 CHAL-T DARCO

Hybrydowa nasada kominowa Tulipan

Turbowent

• Model : TH 150 CHAL-T
• Średnica nasady : ø 150 mm
• Maksymalna wydajność : 197 m3/h
• Maksymalne podciśnienie : 6 Pa
• Napięcie zasilania : 24 V DC
• Moc znamionowa : 3,9 W
• Temperatura otoczenia : -20 - +60 st.C
• Układ obrotowy : Łożysko toczne
• Turbina : blacha aluminiowa
• Podstawa : blacha chromoniklowana

Opis produktu

Obrotowa nasada kominowa TURBOWENT TULIPAN HYBRYDOWY jest urządzeniem dynamicznie wykorzystującym siłę wiatru do wspomagania ciągu kominowego, dodatkowo wyposażonym w silnik bezszczotkowy małej mocy do jego skutecznej stabilizacji. Montuje się ją na wylotach kominów wentylacyjnych o działaniu grawitacyjnym.

Niezależnie od kierunku, siły i rodzaju wiatru, turbina nasady obraca się zawsze w jedną i tę samą stronę wytwarzając podciśnienie w króćcu dolotowym nasady, co w efekcie powoduje wzrost natężenia przepływu powietrza w przewodach.

Jeśli wiejący wiatr nie jest na tyle silny by uzyskać prędkość obrotową ustawioną na sterowniku, silnik elektryczny dopędza nasadę do zadanej prędkości, jeśli jest zbyt mocny, silnik ogranicza prędkość obrotową. W sytuacji, gdy wiejący wiatr jest wystarczający dla zapewnienia właściwej prędkości obrotowej TURBOWENT TULIPAN HYBRYDOWY działa jak zwykła nasada wiatrowa, a pobór energii elektrycznej jest minimalny.

Nasadę montuje się na wylotach kominowych wentylacji grawitacyjnej, szczególnie w budownictwie jedno i wielorodzinnym. Budowa nasady pozwala na umiejscowienie jej na przewodach znajdujących się bardzo blisko siebie. Opatentowany sposób montażu wersji standardowej pozwala na montaż nasady bez użycia jakichkolwiek narzędzi.

Zastosowanie

• do wspomagania wentylacji grawitacyjnej wywiewnej kiedy występują zawirowania powietrza na wylocie komina spowodowane jego niekorzystnym usytuowaniem

• przy niekorzystnej konfiguracji terenu, silnych i częstych wiatrach (II i III strefa obciążenia wiatrem)

• kiedy brak jest ustabilizowanego ciągu kominowego lub jest on zbyt mały do budowy systemów wentylacji hybrydowej

• kiedy brak jest ustabilizowanego ciągu kominowego lub jest on zbyt mały

Wentylacja hybrydowa to system bazujący na przewodach grawiracyjnych wspomagany pracą urządzeń mechanicznych. W systemie wentylacji Hybrydowej Darco głównym regulatorem wydajności jest nasada hybrydowa. To ona zapewnia prawidłowy ciąg kominowy i dzięki możliwości regulacji prędkości obrotowej pozwala na ustawienie pożądanej wydajności pionu wentylacyjnego.

Więcej informacji na temat systemu wentylacji hybrydowej Darco znajdziesz na www.dobrawentylacja.pl

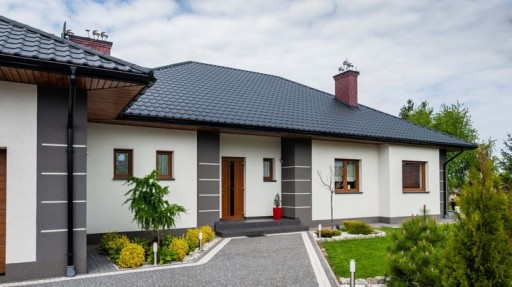

Przykładowy montaż

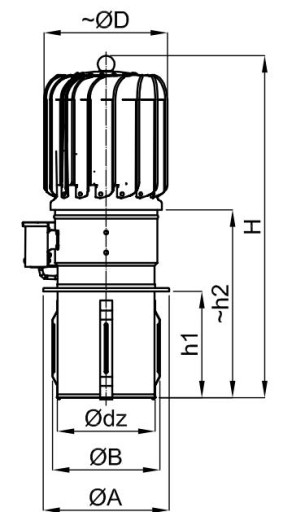

Wymiary

Wersja standard TH 150 CHAL-T

D - 180 mm

dz - 144 mm

H - 477 mm

h2 - 157 mm

h2 - 244 mm

A - 187 mm

B - 158 mm

d1 - 6,2 mm

Waga - 2,4 kg

Akcesoria dodatkowe - do kupienia na pozostałych aukcjach

- Elektroniczny regulator obrotów ERO-32MN-0

- Elektroniczny zasilacza napięcie stałego EZN-10-M
