ИСПЫТАНИЯ ТЕПЛОВОЙ КАМЕРЫ В СТРОИТЕЛЬСТВЕ

Ocena izolacji cieplnej ścian oraz stanu szczelności montażu stolarki okiennej i drzwiowej budynków mieszkalnych poprzez badania termowizyjne wg Polskiej Normy Budowlanej PN-EN 13187 (WŁAŚCIWOŚCI CIEPLNE BUDYNKÓW -JAKOŚCIOWA DETEKCJA WAD CIEPLNYCH W OBUDOWIE BUDYNKU -METODA PODCZERWIENI).

Badania termowizyjne przeprowadzone z zewnątrz jak i od wewnątrz pomieszczeń pozwalaja wykryć mostki termiczne i anomalie termiczne ścian,ocenić jakośc izolacji,szczelność i termoizolacyjność stolarki okiennej i drzwiowej,poprawność ich osadzenia,wskazać miejsca przedmuchów powietrza z zewnątrz,ocenić wielkość strat ciepła przez dachy,wskazać miejsca zawilgocone niewidoczne gołym okiem gdzie rozwija się grzyb.

Prowadzimy badania termowizyjne mieszkań i budynków pod kątem izolacyjności cieplnej .W budynkach mieszkalnych nagminnie obserwuje się kiepskiej jakości okna i drzwi -niedostateczne wypełnienie zestawu szybowego powodujące stopniową ucieczkę gazu,wadliwe osadzenie zestawu szybowego w ramie okiennej co powoduje infiltrację zimnego powietrza z zewnątrz lub powstanie silnych mostków cieplnych będących zródłem znacznych strat ciepła a często także powodem wykraplania pary wodnej zwłaszcza w dolnej części szyby prowadzącego nawet do obmarzania okna.

Także niedostateczna szczelność skrzydła okiennego spowodowana deformacją okna na skutek wadliwego montażu ,nieprawidłową regulacją ,złym przyleganiem i wadami uszczelek .Złe osadzenie ościeżnic w przegrodzie i spowodowane tym silne mostki zimnego powietrza do pomieszczenia ,dotyczy to zwłaszcza połączenia dolnego ramiaka (progu) ościeżnicy z murem i parapetem.Także wady wykonawcze wynikające z niedokładnego ułożenia izolacji i folii na poddaszach objawiające się powstawaniem zagrzybienia i pleśni w wyniku mostków cieplnych.

Poruszamy problem z oknami gdyż okna mają decydujący wpływ na wielkośc strat ciepła w budynkach i mogą znacznie przekraczać wielkośc strat spowodowanych np.niedostateczną izolacyjnością ścian czy dachu.

Typowa przenikalnośc cieplna okna U dla okien wykonanych z wielokomorowych profili PCV z jednokomorową szybą tzw.zestaw dwuszybowy  wypełnioną argonem wynosi obecnie 1,4 do 1,6 W/m2.Najlepsze okna z szybami dwukomorowymi przeznaczone do domów pasywnych rzadko kiedy mają przenikalnośc cieplną niższą niż 0,6 do 0,8 W/m2.Tymczasem przenikalność cieplna typowej dobrze ocieplonej ściany nie przekracza 0,2 do 0,3 W/m2 a w budynkach pasywnych poniżej 0,1 W/m2.

Także już w założeniach jedno okno o pow.2 m2 może powodować takie same straty jak ściana o powierzchni pow.30 m2.

Termowizja daje możliwośc wiarygodnej oceny izolacyjności cieplnej budynku.Prawidłowe ocieplenie to w czasach drożejącej energii jedna z najwazniejszych właściwości wybudowanego obiektu.Izolacja termiczna złej jakości obniża nie tylko komfort mieszkańców ale oznacza wyższe koszty użytkowania obciążający domowy budżet.Jak pokazują badania termowizyjne bardzo często straty spowodowane złą jakością izolacji termicznej nie wynikają z niedostatecznej grubości użytego ocieplenia tylko z niestarannego wykonania.Często spotykaną wadą jest ocieplenie wykonane w postaci pojedynczej warstwy.Nawet przy odpowiedniej grubości izolacji niedostateczne przyleganie ułozonych obok siebie płyt styropianu czy wełny mineralnej albo ich niedokładne dosunięcie do ściany tworzy mostki termiczne bedące zródłem strat ciepła.Można temu zapobiec układając dwie warstwy o mniejszej grubości dzięki czemu miejsca połączeń w jednej warstwie będą przykryte warstwą kolejna.

Temowizja pozwala zlokalizować miejsca niestarannego wykonania izolacji przeciwwiatrowej powodujące infiltrację zimnego powietrza do wnętrza pomieszczeń i wykrycia wilgoci.

Brak lub niedostateczne ocieplenie ścian fundamentowych może być powodem znacznych strat ciepła.Bardzo ważnym jest też właściwe ocieplenie ścian fundamentowych ze ścianą budynku.Wszystkie niedokładności mogą powodować powstanie znacznych mostków termicznych  i  tak znaczne oziębienie posadzki i ścian piwnicy że powstające trwałe zawilgocenia może być przyczyną  trwałego ich zagrzybienia.

UWAGA. Przy odbiorze nowego budynku lub po zakończeniu remontu pomija się kontrolę izolacyjności cieplnej.Ponieważ jednak jej znaczenie rośnie budynki powinny być poddawane takiej kontroli.

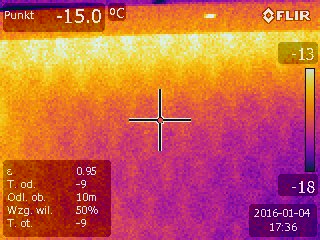

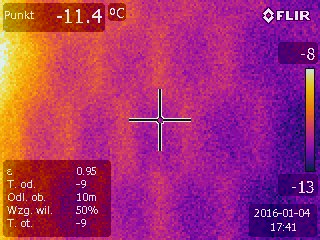

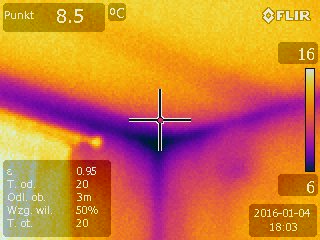

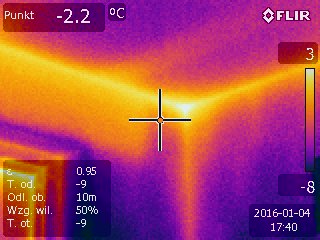

Badanie termowizyjne wykonuje się zarówno od zewnętrzej strony jak i wewnętrzej strony budynku ale wady poszczególnych materiałów i elementów użytych do budowy  widać najlepiej na termogramach wykonanych od wewnątrz pomieszczeń. Doskonale to widać na załączanych zdjęciach.

Przyjmując zlecenie do oględzin za pomocą kamery termowizyjnej budynku mieszkalnego lub mieszkań poddajemy badaniu przyziemie piwnic od zewnątrz i wewnątrz ,ściany wraz z oknami i drzwiami  wraz dachem i kominami.wyniki dokumentujemy i udostepniamy wieloma zdjęciami ( jak z aparatu fot plus zdjęcia podczerwieni jako termogramy) zapisanymi na płycie  .

Szacujemy koszt przeprowadzenia badania termowizyjnego  jako UPROSZCZONEGO za pomocą kamery termowizyjnej typowego budynku mieszkalnego w kwocie netto 275 zł  .Natomiast badanie termowizyjne PEŁNE służące np. do sądu gdy musimy dochodzić swoich racji które także dokumentujemy zdjęciami oraz raportem i sprawozdaniem pisemnym który dokumentuje wykryte nieprawidłowości szacujemy koszt w granicach  1500- 3000zł Raport jest uznawanym dokumentem honorowanym przez wszystkie urzędy i instytucje.

Dodatkowo przyjmujemy zlecania wykrycia przecieków w ukrytej instalacji wody ciepłej i zimnej  i centralnego ogrzewania a także identyfikację rur z ciepłą i zimną wodą  oraz

-badanie stopnia rozkładu temperatur maszyn i urzadzeń

-badanie rozdzielni elektrycznych oraz szaf automatyki

-badanie silników ,pomp,agregatów,sprężarek,wentylatorów,łożysk
