Sterownik suszarni tytoniu - Psychometr

Nowa - bardziej uniwersalna wersja. Pozwala sterować różnymi rodzajami siłowników, przepustnic oraz palników.

Sterownik SST-2 przeznaczony jest do sterowania procesem suszenia tytoniu. Standardowo wyposażony jest w dwa czujniki temperatury oraz dwa wyjścia sterujące - przekaźniki.

Na podstawie temperatur z termometru suchego oraz mokrego (psychometr), pozwala niezależnie sterować urządzeniem grzewczym (piec gazowy, olejowy lub elektryczny ) oraz siłownikiem klapy (wypuszczanie pary - osuszanie).

Zastosowanie sterownika pozwala osiągnąć powtarzalną jakość suszu. Zmiana nastaw temperatury następuje zgodnie z algorytmem pracy co pozwala uniknąć nagłych wzrostów temperatury oraz zaparzenia lub pocieknięcia wsadu.

Sterowanie pracą suszarni jest w pełni automatyczne. W zależności od wartości nastaw i wstępnej wilgotności wsady proces suszenia może trwać od kilku do kilkunastu dni.

Zajmujemy się również projektowaniem dedykowanych sterowników do suszarni tytoniu uwzględniającymi różne przyrosty temperatur zależne od Etapu suszenia oraz zapotrzebowania klienta. Sterownik może być wyposażony w kilka czujników temperatury oraz kilka wyjść przekaźnikowych.

Urządzenie można wykorzystać do:

• sterowania pracą suszarni tytoniu
• utrzymywaniu wysokiej wartości wilgotności (w miejscach gdzie tradycyjne higrostaty poprzez kompensację pary wodnej zawodzą)
• jako miernik wartości psychometrycznej/wilgotności

Opcjonalny 3 czujnik temperatury zabezpiecza wsad przed zaparzeniem lub przegrzaniem.

1/ Schemat podłączenia Sterownika suszarni SST-2

Siłownikiem ze sprężyną ( z automatycznym powrotem) do otwierania klapy na 230V~ (wersja najczęściej spotykana) - po zdjęciu napięcia z zacisków siłownika klapa zamyka się sama.

Piec może być sterowany w zależności od podłączenia: napięciowo lub beznapięciowo styk NO.

------------------------------------------------------------------------------------------

2/ Schemat podłączenia Sterownik suszarni SST-2 z ekonomicznym siłownikiem

Sterownik steruje zamykaniem i otwieraniem klapy. Wersja ta pozwala zastosować tani siłownik od bram wjazdowych.

Piec może być sterowany w zależności od podłączenia: napięciowo lub beznapięciowo styk NO.

• Zakres pomiarowy: -50°C...+150°C
• Rozdzielczość: 0,1°C
• Dokładność: +/-1°C
• Warunki pracy: 0...60°C; 20...85%RH (bez kondensacji)
• Wejścia: czujnik temperatury NTC 5kOhm przy 25°C x 2
• Wyjście sterujące: 2 x przekaźnikowe 10A,
• Wyświetlacz: LCD z podświetleniem 2x16 znaków
• Zasilanie: 230V~ +/-10%

Etap I Rozgrzewanie/Nagrzewanie suszarni

• Tsucha - temperatura której uzyskanie spowoduje przejście do kolejnego kroku np:30,0°C
• Tmokra - temperatura której przekroczenie spowoduje otwarcie siłownika i wypuszczenie nadmiaru pary wodnej  np:28,0°C

Etap II - Suszenie

Następuje po uzyskaniu przez wartości Tsucha w komorze suszarniczej

W trakcie Etapu II następuje stopniowy wzrost nastaw temperatury zgodnie z ustawieniami.

• PRZYROST Tsucha (0,5...9,5°C/godzinę)
• PRZYROST Tmokra (0,5...9,5°C/godzinę)

Powolny przyrost nastaw wartości powoduje odpowiednie wysterowanie pracą pieca, palnika oraz siłownika. Czas etapu zależny jest od wartości przyrostu temperatury suchej oraz temperatury końcowej suchej. Może trwać od kilku minut do kilkunastu dni.

Etap III - Koniec procesu

Sterownik utrzymuje stałe wartości temperatur

• Temperatura końcowa suchy
• Temperatura końcowa mokry (również wartość maksymalna drugiego korku)

Wyposażenie standardowe:

• instrukcja w języku Polskim
• Dwa czujniki temperatury (stal nierdzewna 6x50mm) - przewód czujnika można przedłużać do 80m

Wyposażenie opcjonalne:

• trzeci czujnik temperatury (zabezpieczający prace pieca)
• moduł GSM - zdalny odczyt temperatury za pomocą SMS'a

Wyposażenie opcjonalne:

Na Państwa życzenie możemy wyposażyć sterownik SST w modem GSM, dzięki któremu będzie można komunikować się z Suszarnią za pomocą wiadomości SMS

Wysyłając SMS o treści "info" otrzymamy informację o:

• aktualnym etapie pracy sterownika: np: Etap:1/3
• temperaturze suchej panującej w suszarni T1
• temperaturze mokrej panującej w suszarni T2
• dodatkowej temperaturze z 3 czujnika temperatury T3
• Nastawionej temperaturze mokrej N1
• Nastawionej temperaturze suchej N2

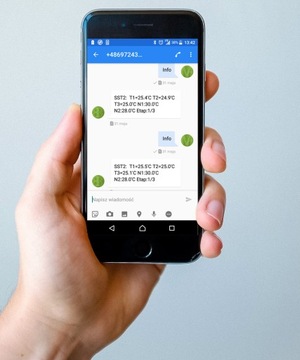

Przykładowa treść wiadomości:

SST2: T1=25,5'C T2=25,0'C T3=25,1'C N1:25,1'C N2:22,7'C Etap:1/3

Instrukcja do pobrania/zobaczenia
