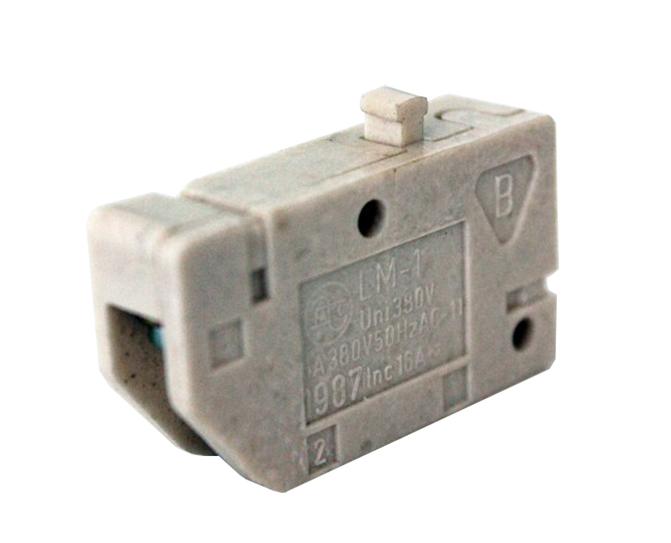

КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ LM-1

Wyłącznik krańcowy LM-1

• Funkcja przełączająca: Styk migowy
• Liczba styków przełącznych: 1
• Liczba styków zwiernych: 1
• Obudowa zgodna z normą: Tak
• Stopień ochrony (IP): IP40
• Temperatura otoczenia w warunkach roboczych [°C] do: 85
• Wysokość czujnika [mm]: 12
• Znamionowy prąd pracy Ie dla AC-15, 125 V [A]: 1
• Znamionowy prąd pracy Ie dla DC-13, 230V [A]: 0.5000
• Znamionowy prąd pracy Ie w DC-13, 125 V [A]: 0.5000
• Znamionowy prąd pracy Ie dla AC-15, 230 V [A]: 1
• Długość czujnika [mm]: 45
• Temperatura otoczenia w warunkach roboczych [°C] od: -25
• Szerokość czujnika [mm]: 25
• Rodzaj połączenia elektrycznego : Połączenie wtykowe płaskie
• Materiał obudowy: Tworzywo sztuczne
• Liczba styków rozwiernych: 1

Wyłączniki krańcowe służą do samoczynnego wyłączania kierunku ruchu odpowiedniego mechanizmu, gdy zawiesie hakowe (zblocze hakowe, chwytaki, chwytniki), wózek lub most znajdują się w strefie krańcowej określonej w górnym skrajnym położeniu są wymagane dwa wyłączniki działające niezależnie od siebie i uruchamiane kolejno:

- pierwszy wyłącznik ruchu wysięgnicy jest roboczym wyłącznikiem krańcowym

- drugi jest wyłącznikiem krańcowym

Wyłącznik krańcowy spełnia rolę aparatu zabezpieczającego i dlatego nie może służyć do manewrowego zatrzymywania mechanizmów.
