Паяльная станция ___927S от CXG 60W ESD___

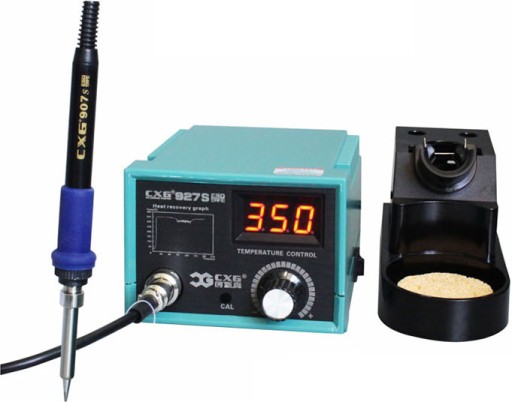

Stacja lutownicza 927S produkcji CXG

Dane techniczne - parametry:

• stacja lutownicza 927S produkcji CXG
• kolba lutownicza CXG-907S
• lekka kolba waga ok. 40g
• ceramiczna grzałka
• napięcie zasilania grzałki: 24V ac
• groty lutownicze z serii 900M
• moc stacji: 60W
• zakres regulacji temperatury: 200°C do 450°C
• analogowa regulacja temperatury grota
• cyfrowy wyświetlacz LED temperatury grota
• stabilizacja temperatury grota
• mikroprocesor sterujący
• rezystancja grota do uziemienia: <2Ω
• potencjał grota do uziemienia: <2mV
• wykonanie ESD
• długość przewodu kolby lutowniczej: 120cm
• dodatkowy serwisowy potencjometr CAL do korekcji temperatury
• wymiary zewnętrzne: 230 x 93 x 170
• waga: ok 1,3kg

W skład zestawu wchodzi:

• stacja lutownicza CXG-927S
• kolba lutownicza CXG-907S z grotem ściętym
• podstawka pod kolbę
• gąbka do czyszczenia grotów
• przewód zasilający
• oryginalne opakowanie - karton

Stacja lutownicza 927S CXG z analogową regulacją temperatury w zakresie 200°C do 450°C przy pomocy potencjometru i cyfrowym wyświetlaczem LED temperatury grotu. Zestaw lutowniczy CXG-927S składa się z jednostki centralnej, kolby lutowniczej z ceramiczną grzałką, oraz podstawki pod lutownicę. Kolba lutownicza zasilana jest bezpiecznym napięciem 24V. Stacja lutownicza 927S CXG posiada stabilizację temperatury grotu tzn. ceramiczny element grzejny (grzałka) jest zintegrowana (połączona) z termometrem termoparą. Elementem sterującym pracą stacji lutowniczej 927S CXG jest mikroprocesor. Temperatura grota jest stale monitorowana i stabilizowana. Po osiągnięciu zadanej temperatury grzałka zostaje wyłączona. Gdy temperatura spodnie poniżej zadanej wartości jest wysyłany sygnał do jednostki centralnej i ponownie jest uruchamiany proces nagrzewania się grzałki. Takie sterowanie pracą grzałki lutownicy zapewnia stabilną i komfortową pracę przy lutowaniu. Ważne jest to szczególnie dla początkujących osób, które rozpoczynają swoją przygodę z lutowanie elementów elektronicznych. Zminimalizowane jest ryzyko przegrzania elementu lub płytki drukowanej PCB. Stacja 927S wykonana jest w standardzie ESD czyli z materiałów zapobiegających gromadzeniu się ładunków elektrostatycznych, które są niebezpieczne dla układów CMOS.

Głównymi elementami zestawu lutowniczego CXG-927S jest stacja lutownicza - jednostka centralna, kolba lutownicza z grotem i podstawka pod lutownicę z gąbką. W pierwszej kolejności należy połączyć kolbę lutowniczą z jednostką centralną za pomocą złącza 5-pinowego. Konstrukcja gniazda umożliwia podłączenie kolby w jeden możliwy sposób. Następnie podłączamy przewód sieciowy do gniazdka zasilającego. Dopiero teraz możemy przy pomocy włącznika sieciowego znajdującego się w bocznej części obudowy. Obrotowym potencjometrem na panelu czołowym obudowy ustawiamy wybraną wartość temperatury. Wartość ustawianej temperatury potencjometrem jest widoczna na cyfrowym wyświetlaczu LED. Po osiągnięciu zadanej temperatury na wyświetlaczu zapali się czerwona kropka, która po pewnej chwili zaczyna pulsować (oznacza to, że grot jest dogrzewany, aby zachować nastawioną temperaturę). Dla początkujących osób zalecana jest ustawienie temperatury w okolicach 320°C do 360°C do lutowania popularnych elementów elektronicznych zwykła cyną. Po osiągnięciu zadanej temperatury możemy przystąpić do procesu lutowania.

By zwiększyć komfort pracy w zestawie mamy podstawkę pod kolbę lutowniczą gdzie odkładamy lutownicę gdy czekamy na rozgrzanie się grota, lub gdy wykonujemy inne prace. Lutownica umieszczona w podstawce minimalizuje ryzyko przypadkowego poparzenia się (gdyby lutownica leżała na blacie stołu). Podstawka pod lutownicę ma w zestawie miejsce na gąbkę do czyszczenia grotów. Przez rozpoczęciem należy zwilżyć gąbką czystą wodą. W trakcie lutowania czyścimy gorący grot mokrą gąbką przesuwają go wzdłuż gąbki. Lutując czystym grotem proces ten jest łatwiejszy i nie robimy tzw. niedogrzanych "zimnych lutów". Dodatkowo w podstawce przewidziano miejsce na 2 zapasowe groty (2 otwory na grot).

Opcjonalne groty do stacji lutowniczej CXG-927S:

Niewątpliwym atutem oferowanej stacji 927S produkcji CXG jest fakt zastosowania grotów z serii 900M. Seria grotów 900M charakteryzuje się dużą różnorodnością kształtów: dostępne groty stożek o różnych rozmiarach, groty płaski, groty ścięte, groty zakrzywione, oraz inne do zastosowań specjalistycznych. Dla wymagający użytkowników dostępne są także groty 900M w wykonaniu BLACK lub GOLD czyli ze wzmocnioną powłoką grota. Groty 900M do stacji lutowniczych są ogólnie dostępne i w atrakcyjnych cenach. Dlatego nie mamy obaw że w przyszłości dokupimy nowe groty.

Często początkujący użytkownicy pytają jakie dodatkowe zapasowe groty dokupić? Polecamy dokupić sobie do precyzyjnego lutowania np. elementów SMD grot o symbolu 900M-T-I (ostry stożek). Do lutowania większych elementów np. przewody, rezystory i inne elementy o grubszych końcówkach polecamy grot 900M-T-B. Warto także zaopatrzyć się w płaski grot 900M-T-1.2D lub 900M-T-1.6D kształtem przypominający śrubokręt. W zależności od ustawienia grotu w stosunku do lutowanego elementu możemy łatwo przeprowadzić proces lutowania różnych elementów elektronicznych.

Tabela z grotami serii 900m w załączniku w zakładce dodatkowe informacje na dole aukcji.
