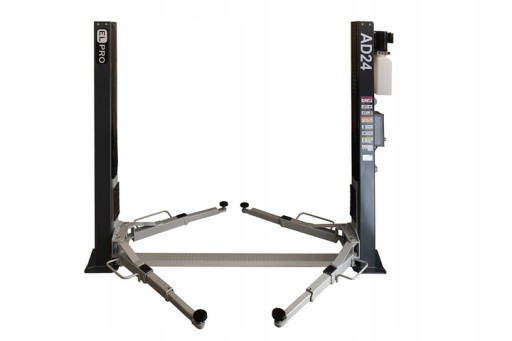

PODNOŚNIK DWUKOLUMNOWY ELPRO AD24 PODNOŚNIK ELEKTROHYDRAULICZNY

• NASZ BESTSELLER

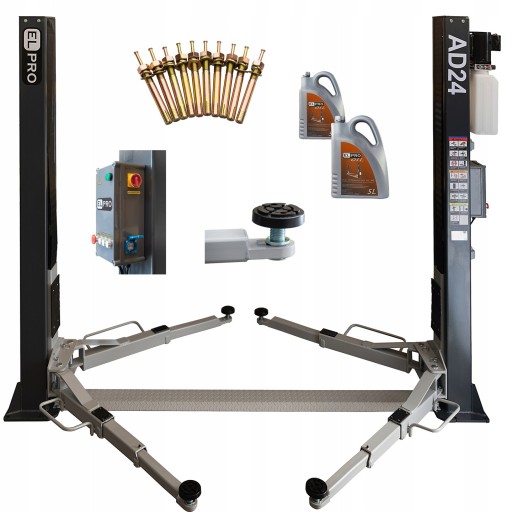

  Dwu­ko­lum­nowy pod­no­śnik elek­tro­hy­drau­liczny firmy ELPRO o udźwigu 4 tony.

  PRZEZNACZONY DO BUSÓW ORAZ SAMOCHODÓW OSOBOWYCH

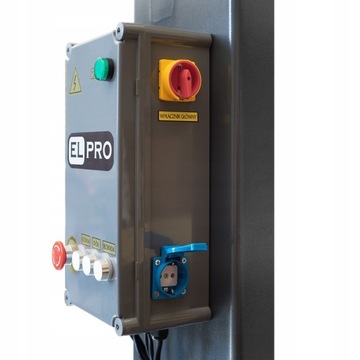

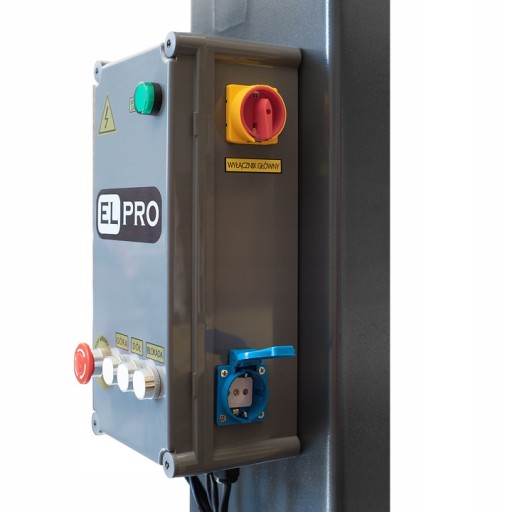

• Gniazdo elektryczne zamontowane przy kolumnie

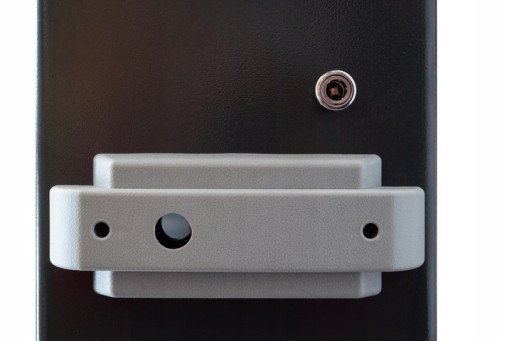

• Gniazdo szybkozłącza do sprężonego powietrza

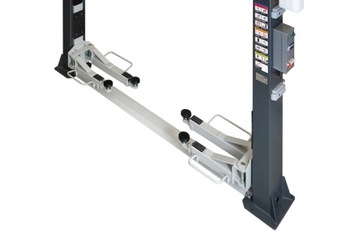

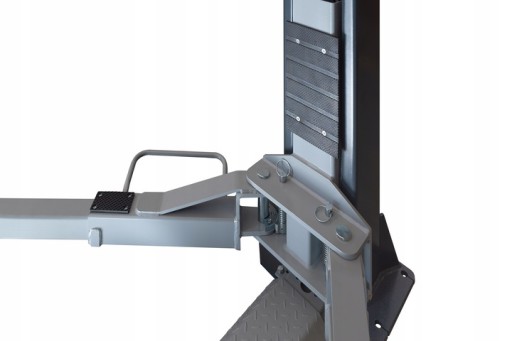

• Asyme­tryczne, dwustop­niowe ramiona umoż­li­wiają obsługę pojaz­dów oso­bo­wych, vanów i pojaz­dów 4×4

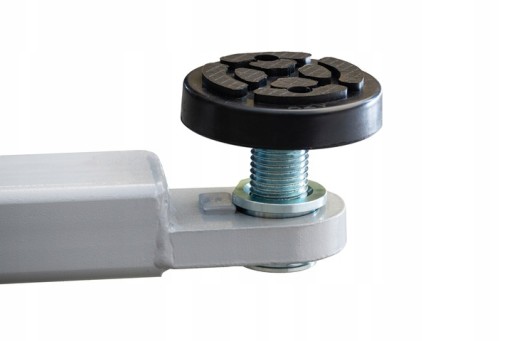

• wykręcane adaptery
• Mechaniczna synchronizacja na poziomie posadzki
• elektromagnetyczna blokada wysokości zwalniana automatycznie
• automatyczna blokada ramion podczas podnoszenia
• wyłącznik krańcowy
• certyfikat CE, pełna dokumentacja i instrukcja w jęz.polskim

DANE TECHNICZNE:

• udźwig: 4000 kg
• wysokość całkowita: 2822 mm
• wysokość podnoszenia: 96-1900 mm
• zewnętrzny rozstaw kolumn:  3380 mm
• wewnętrzny rozstaw kolumn:  2830 mm

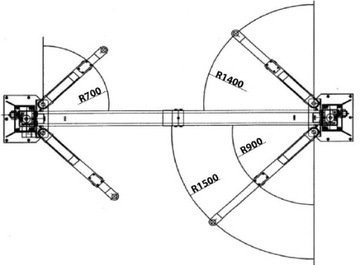

• 3-częściowe przednie ramiona: 700-1400 mm
• 2-częściowe tylne ramiona: 900-1500 mm
• moc silnika: 2,2 kW
• zasilanie: 400 V / 50 Hz
• waga: 600 kg

RYSUNEK TECHNICZNY ORAZ WYMAGANIA PODŁOŻA

Wymagania podłoża – podnośnik dwukolumnowy

Podnośnik powinien być ustawiony na wypoziomowanym, suchym fundamencie, bez kurzu i innych zanieczyszczeń.

Posadzka powinna być wykonana min. 28 dni przed terminem montażu.

Minimalne warunki fundamentowe powinny być następujące:

• Beton klasy min. B25 lub wyższej
• Minimalna grubość podłoża: 30 cm
• Nośność powierzchni minimum 2,1 kg / mm2
• Dopuszcza się mikrozbrojenie lub zbrojenie poniżej 20 cm od powierzchni posadzki.
• Właściwości te muszą być zagwarantowane na minimalnej powierzchni 4000 mm szerokości, 1500 mm długości
• Dopuszczalna nierówność posadzki: 5 mm
• PRZYŁĄCZE ELKTRYCZNE Należy przygotować kabel 4-żyłowy o przekroju 2,5 mm2 .

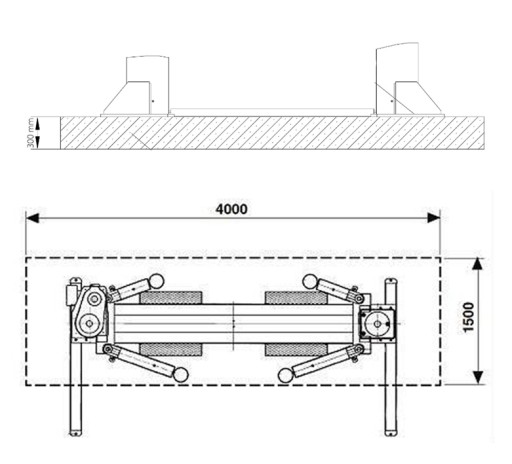

SCHEMAT NR 1 – płaska płyta fundamentowa

Ława o wymiarach min. 4000 mm szerokości, 1500 mm długości, o grubości min. 30 cm, beton min. B25

SCHEMAT NR 2 – dwie podpory pod kolumny

Dwie podpory o wymiarach 1 m x 1 m, o grubości min. 50 cm, beton min. B25

1- Odległość główna kolumna - ściana Min. 70 cm

2 - Odległość druga kolumna - ściana Min. 70 cm

3 -  Odległość kolumna ściana Min. 3200 mm

4 -  Odległość kolumna - ściana Min. 3200 mm

5 - Wymagana wysokość sufitu – w zależności od wybranego modelu
