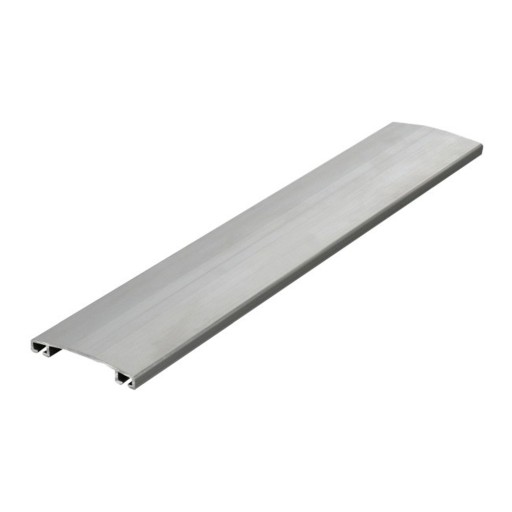

Profil górny alu łączący do poliwęglan 60x9 2m

Profil aluminiowy górny łączący 200CM

CENA DOTYCZY 2MB!

1 sztuka = 2mb

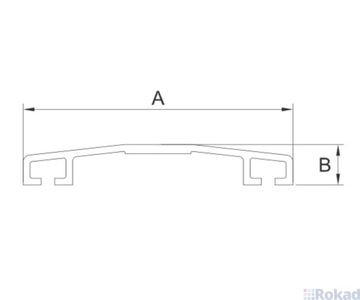

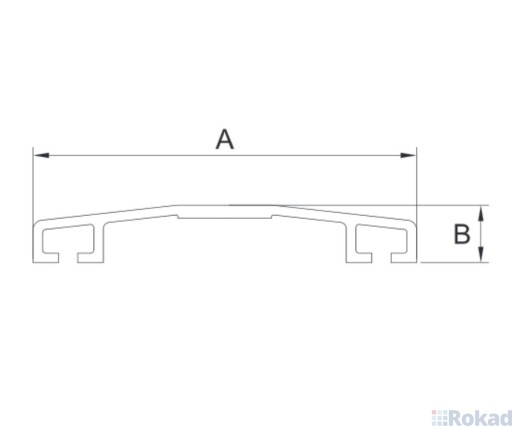

Profil wykorzystywany jest do łączenia płyt. W profilu łączącym po dwóch stronach wykonane są wyżłobienia o szerokość "D" zgodnie z poniższym rys. w którym mocuje się uszczelkę uniwersalną typu "Ł" S-229 Przedstawioną na poniższym rys. Profil łączący powinien być skręcany śrubami co około 35-40cm aby profil wraz uszczelką równo przylegał do łączonych płyt.

Wymiar 60x9mm

Oferowany produkt jest długości 2mb i jest to maksymalna długość jaką możemy wysłać.

Wymiary wskazane na rysunku mogą delikatnie się różnić w zależności od dostawy materiału.

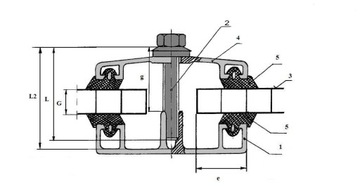

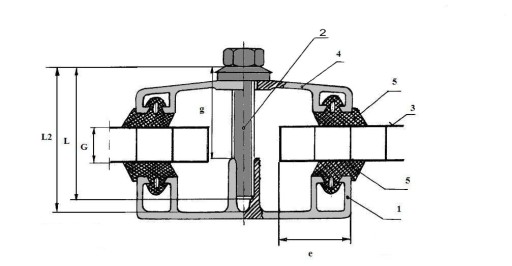

1. Profil aluminiowy dolny
2. Śruba z gumową uszczelką 5,5mm
3. Płyta poliwęglanowa
4. Profil aluminiowy górny łączący
5. Uszczelka S229 typu "Ł"

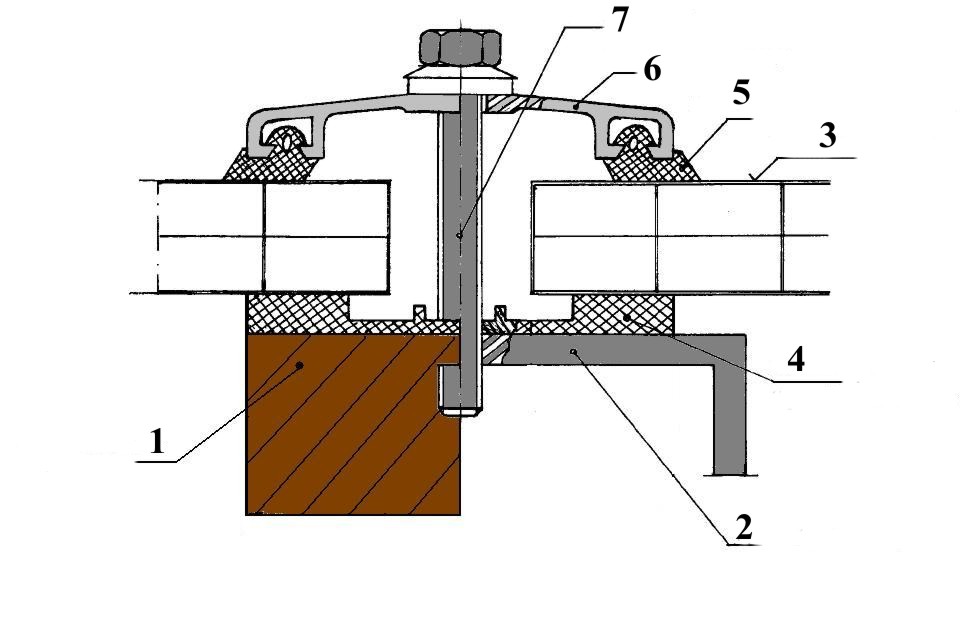

1. Podpora drewniana np. krokwia
2. Podpora metalowa np. stalowa, czy aluminiowa
3. Płyta poliwęglanowa
4. Uszczelka dolna S228 lub SD-12 czy SD-13
5. Uszczelka S229 typu "Ł"
6. Profil aluminiowy górny
7. Śruba z gumową uszczelką 5,5mm
