КОНТРОЛЛЕР НАСОСА ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ CS-07 КГ Электроника

STEROWNIK POMPY C.O. CS-07 KG Elektronik

Sterownik CS-07 przeznaczony jest do sterowania pompą obiegu wody C.O.

Zadaniem regulatora jest załączanie pompy, jeśli temperatura przekroczy żądaną wartość, oraz wyłączanie jej jeśli kocioł wychłodzi się (na skutek wygaszenia). Zapobiega to niepotrzebnemu działaniu pompy, co pozwala zaoszczędzić energię elektryczną (oszczędności, w zależności od stopnia wykorzystania kotła, sięgają nawet 60%), jak i przedłuża żywotność pompy.

Dzięki temu wzrasta jej niezawodność i maleją koszty związane z eksploatacją.

Sterownik wyposażony jest w system zapobiegający zastaniu pompy CO, tzw. - antystop. Co około 15 dni pompa załączana jest na 15 sek.

Dodatkowym zabezpieczeniem instalacji jest funkcja ochrony przed zamarznięciem wody - antyzamarzanie. Po spadku temperatury na czujniku poniżej 5 st. C pompa C.O. załącza się na stałe.

Sterownik wyposażony jest w alarm dźwiękowy sygnalizujący zbyt wysoką temperaturę na kotle 90°C

Przykład załączania / wyłączania pompy :

Ustawienia : Temperatura zadana ( ustawiona ) : 50˚C

Pompa załączy się przy 50˚C i będzie pracowała aż temperatura nie spadnie.

Pompa wyłączy się przy 48˚C ( zawsze o 2˚C mniej niż temperatura zadana ) i pozostanie wyłączona aż temperatura nie wzrośnie do 50˚C.

Sterownik jest bardzo czytelny i prosty w obsłudze.

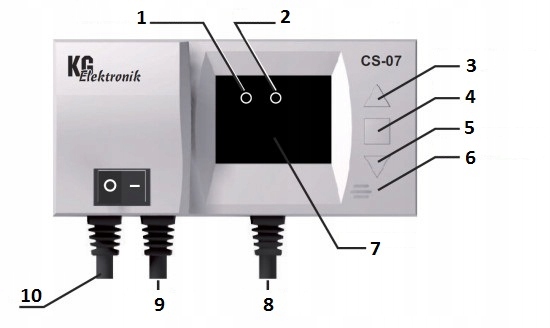

• 1 - wskaźnik zasilania
• 2 - wskaźnik pracy pompy C.O.
• 3 - klawisz plus
• 4 - klawisz Menu
• 5 - klawisz minus
• 6 - alarm dźwiękowy
• 7 - wyświetlacz
• 8 - czujnik temperatury
• 9 - zasilanie ponpy
• 10 - zasilanie sterownika 230V

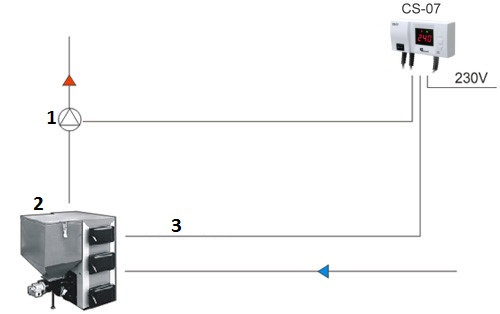

Przykładowy schemat podłączenia :

1-pompa C.O.

2-piec

3-czujnik temperatury

DANE TECHNICZNE :

- Zasilanie: 230/50Hz +/-10%

- Pobór mocy: 2 W

- Histereza : 2˚C

- Temperatura otoczenia: -10 do 50 st. C

- Obciążenie wyjścia pompy obiegowej: 100 W

- Zakres pomiaru temperatury: 0 do 99 st. C

- Zakres nastaw temperatur: 5 do 80 st. C

- Wytrzymałość temperatury czujnika: -10 do 120 st. C

- Długość przewodu czujnika: 1,2m

DLACZEGO WARTO ZAKUPIĆ TEN STEROWNIK ? :

- Sterowniki wykonane są z najwyższej jakości materiałów.

- Są bezawaryjne i trwałe.

- Są szybkie w montażu i proste w obsłudze.

- Posiadają szereg zabezpieczeń, dzięki czemu są bezawaryjne.
