РОЛИКОВЫЙ ПОДШИПНИК NU 205 25x52x15 мм F-ra НДС

NU 205 ŁOŻYSKO WALCOWE 25x52x15 mm F-ra VAT

ŁOŻYSKO WALCOWE   NU 205

ŁOŻYSKO  WALCOWE  POPRZECZNE  JEDNORZĘDOWE  TYP  NU 205

Ø 25 mm – średnica wewnętrzna łożyska

Wymiary łożyska NU 205 (mm)

d                D              B              F

25             52            15           31,5

Waga 1 sztuki łożyska : 0,155 kg

Łożyska walcowe cechuje zdolność przejmowania znacznych obciążeń poprzecznych w stosunku do łożysk kulkowych o tych samych wymiarach. Konstrukcyjnie łożyska te składają się z zespołu koszyka z wałeczkami i pierścieniem z obrzeżami oraz drugiego pierścienia. W zależności od ukształtowania pierścieni, istnieje szereg typów konstrukcyjnych łożysk walcowych.

Łożyska walcowe poprzeczne w zasadzie są przeznaczone do przenoszenia obciążeń poprzecznych, jednakże łożyska typu NJ pozwalają na ustalenie wzdłużne wału w jednym kierunku, zaś łożyska typu NUP umożliwiają ustalenie dwukierunkowe. Łożyska te mogą przenosić pewne dynamiczne obciążenia wzdłużne, jednakże w ograniczonym zakresie.

Łożyska walcowe poprzeczne są wrażliwe na zjawisko niewspółosiowości obu pierścieni wewnętrznego i zewnętrznego, wywołujące naprężenia krawędziowe

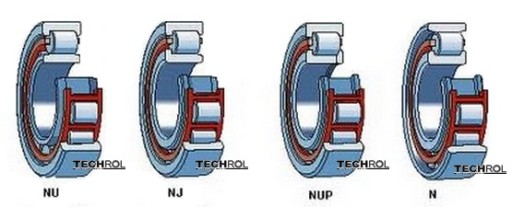

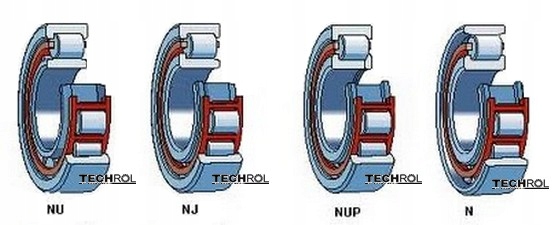

Najpopularniejsze warianty to:

Typ NU - Łożyska typu NU mają dwa stałe obrzeża na pierścieniu zewnętrznym i pierścień wewnętrzny bez obrzeży. Łożyska te umożliwiają przemieszczenie osiowe wału względem oprawy w obu kierunkach.

Typ NJ - Łożyska typu NJ mają dwa stałe obrzeża na pierścieniu zewnętrznym i jedno obrzeże na pierścieniu wewnętrznym. Łożyska te pozwalają ustalić położenie wału w jednym kierunku.

Typ NUP - Łożyska typu NUP  mają dwa stałe obrzeża na pierścieniu zewnętrznym i jedno obrzeże na pierścieniu wewnętrznym oraz dodatkowy pierścień boczny. Łożyska te mogą być stosowane do osiowego ustalenia położenia wału w obu kierunkach.

Typ N - Łożyska typu N mają dwa stałe obrzeża na pierścieniu wewnętrznym i pierścień zewnętrzny bez obrzeży. Łożyska te także umożliwiają przemieszczenie osiowe wału względem oprawy w obu kierunkach

Łożyska walcowe stosuje się również bez pierścienia wewnętrznego - typ RNU ; w tym przypadku bieżnię wewnętrzną łożyska stanowi odpowiednio wykonany czop.
