Elektroniczne obciążenie 1-100V 0-10A

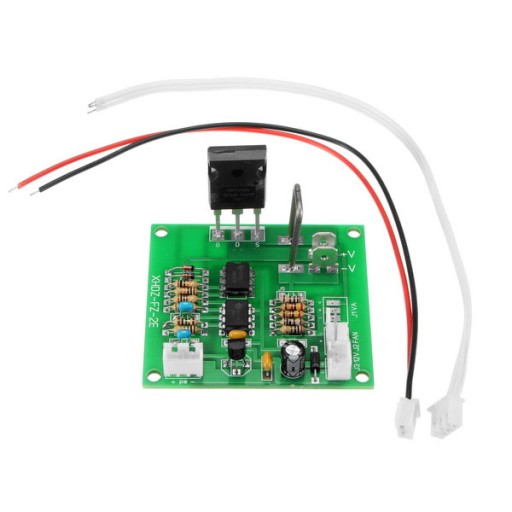

Moduł płytki elektronicznej służącej do budowy elektronicznego obciążenia stałoprądowego DC. Elementem obciążającym testowany lub badany układ jest tranzystor mosfet IRFP250N. Po zamontowaniu radiatora na tranzystorze mocy i opcjonalnym zaopatrzeniu go w wentylator chłodzący możemy maksymalnie doprowadzić moc do 75W chwilowo lub 50W w sposób ciągły. Sterowanie prądem obciążenia odbywa się analogowo poprzez potencjometr obrotowy. Potencjometru nie ma w zestawie i należy go dokupić we własnym zakresie z przedziału wartości od 5k do 20k. Regulację prądu obciążenia możemy regulować w przedziale od 0A do 10A. Maksymalne napięcie jakie można doprowadzić do elektronicznego obciążenia to 100Vdc. Płytka drukowana wraz z elementami jest zmontowana (polutowana) i przetestowana.

Dane techniczne:

• moduł elektroniczne obciążenie DC
• tzw. sztuczne obciążenie
• zakres napięcia wejściowego: 1 - 100V
• zakres regulacji prądu obciążenia: 0 - 10A
• moc ciągła: 50W
• maksymalna moc chwilowa: do 75W
• napięcie zasilania: 12Vdc
• łatwe sterowanie prądem obciążenia poprzez potencjometr
• (brak w zestawie należy go dokupić osobno 5k - 20k)
• zastosowany tranzystor MOSFET IRFP250N
• (wymagane chłodzenie w postaci radiatora)

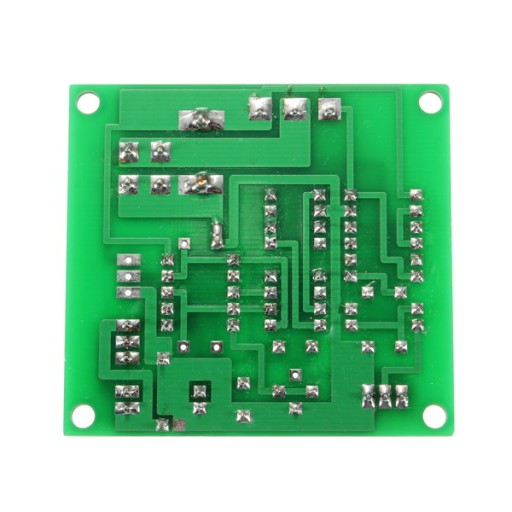

• profesjonalnie wykonana płytka drukowana PCB z metalizacją otworów
• wymiary: 59mm x 55mm x 31mm
