Цифровой контроллер термостата W1401 Controller_BTE353

W1401 cyfrowy termostat regulator sterownik

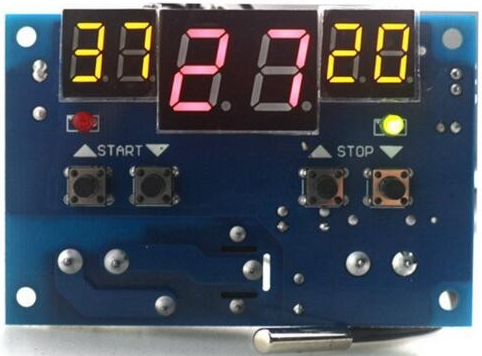

W1401 to moduł cyfrowego termostatu elektronicznego służącego do regulacji temperatury lub sterowania zewnętrznymi urządzeniami elektrycznymi w zależności od temperatury. Sterownik W1401 zbudowany jest na dwustronnej płytce drukowanej przeznaczonej do zabudowania na front panelu czołowym końcowego urządzenia. Do dyspozycji mamy termistorowy czujnik NTC na przewodzie, który umieszczamy w miejscu pomiaru temperatury. Obsługa i podłączenie sterownika W1401 jest bardzo łatwa: należy do urządzenia doprowadzić napięcie zasilające 12Vdc stałe. Do dyspozycji mamy 3 sekcje wyświetlaczy cyfrowych temperatury. Środkowy wyświetlacz LED w kolorze czerwony wskazuje aktualnie zmierzoną wartość temperatury z czujnik NTC. Po lewej stronie mamy wyświetlacz i przyciski sterujące do ustawienia temperatury STAR - czyli wartości temperatury przy której nastąpi załączenie się styków przekaźnika. Po prawej stronie mamy cyfrowy wyświetlacz temperatury STOP przy której nastąpi rozłączenie się styków przekaźnika. Do zacisków wyjściowych przekaźnika mozemy podłaczyć np. dmuchawę lub wentylator, który będzie załączany i wyłączany po przekroczeniu zdefiniowanych przez użytkownika wartości temperatur START i STOP.

Dane techniczne:

• sterownik - termostat cyfrowy - regulator temperatury W1401
• zewnętrzny czujnik temperatury: NTC 3950-10k 1%
• zakres pomiaru temperatury: od -9°C do 99°C
• zakres regulacji temperatury: od -9°C do 99°C
• dokładność / rozdzielczość ustawienia: 1°C
• element wykonawczy: przekaźnik
• obciążalność styków przekaźnika: 220V 10A/12V 10A
• zaciski typu terminal block do przykręcenia przewodów (wyjście przekaźnika)
• cyfrowe wyświetlacze LED temperatury
• częstotliwość odświeżania: 0.5 sek
• napięcie zasilania: 12V dc
• zaciski typu terminal block do przykręcenia przewodów zasilania
• temperatura przechowywania i pracy: od -10°C do 60°C
• rozmiar modułu: 78 x 51 mm
